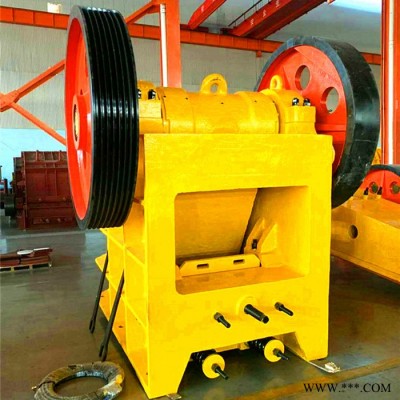

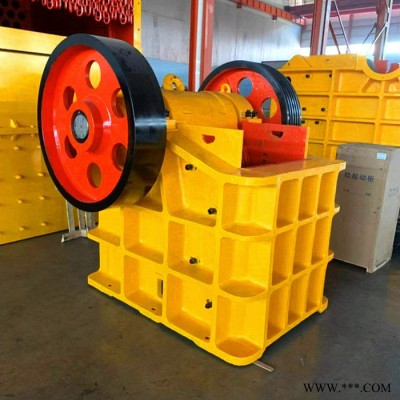

復合破碎機,顎式破碎機,輥式破碎機,復合式破碎機,反擊式破碎機
普通會員
產品價格￥22000.00元/臺
產品品牌未填
最小起訂≥1 臺
供貨總量1000 臺
發貨期限自買家付款之日起 天內發貨
瀏覽次數986
企業旺鋪http://www.bkkogz.com.cn/com/zztaihangjx/
更新日期2021-11-13 23:18
品牌： |
未填 |
所在地： |
河南 鄭州市 |
起訂： |
≥1 臺 |
供貨總量： |
1000 臺 |
有效期至： |
長期有效 |
出料粒度： |
20-80（mm） |
電動機功率： |
15KW |
| 出料粒度 | 20-80（mm） |
|---|---|
| 電動機功率 | 15KW |
| 發動機品牌 | 新柴 |
| 給料粒度 | 210（mm） |
| 耗電 | 5.5-75（kw） |
| 類別 | 鄂式破碎機 |
| 驅動形式 | 電動 |
| 生產能力 | 5000-20000（kg/h） |
| 適用物料 | 礦石 石料 |
| 應用領域 | 主要用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷、礦山冶煉、建材、公路、鐵路、水利和化等工業部門 |
| 用途 | 破碎 |
| 原理 | 渦輪粉碎機 |
| 重量 | 2800（kg） |
| 作用對象 | 河卵石 花崗巖 玄武巖 鐵礦石 石灰石 石英石 輝綠巖 鐵礦 金礦 銅礦等 |
| 粉碎程度 | 中碎機 粗碎機 |
| 品牌 | 泰航 |
| 型號 | PE PEX |
| 加工定制 | 是 |
| 進料邊長 | 200-210 |
鄭州泰航機械設備有限公司是一家集研，生產，銷售為一體的生產廠家，專業從事破碎設備，粉碎設備，磨粉設備，沙子烘干設備，選礦、石料生產線設備，木材加工設備等.真誠助各界朋友成就偉業！堅持“誠信服務,信譽、質量、用戶至上”為服務宗旨。榮獲"重合同守信用”、“質量信得過”、“售后服務信譽好”單位等榮譽稱號。銷售網絡覆蓋全國，為近萬家用戶提供了周到的服務。
我泰航公司一直遵循“以質量求生存、以誠信求發展”的發展理念，贏得了廣大客戶的好評，用戶就是我們的一切！我們一直遵循對每一道工序負責、對每一臺產品負責、對每一位用戶負責的質量方針，竭誠為您服務！
（顎破）分簡單擺動顎式破碎機和復雜擺動顎式破碎機兩種類型，它們的工作原理很相似，動顎的運動軌跡有較大的差別。簡單擺動顎式破碎機，因動顎是懸掛在支承軸上，所以當動顎作往復運動時，動顎上各點的運動軌跡都是圓弧形，而且水平行程上小下大，而以動顎的底部（排礦口處）為大。由于落入破碎腔的礦石，上部均為大礦塊，往往達不到礦石破碎所必需的壓縮量，故上部的大塊礦石，需反復壓碎多次，才能破碎。破碎負荷大都集中在破碎腔的下部，整個顎板沒有均勻工作，從而降低了破碎機的生產能力。同時這種破碎機的垂直行程小，磨剝作用小，排礦速度慢。但顎板的磨損較輕，產品過粉碎少。復雜擺動顎式破碎機，由于其動顎又是曲柄連桿機構的連桿，在偏心軸的帶動下，動顎上點的運動軌跡近似橢圓形，橢圓度是上小下大，其上部則近似圓形。這種破碎機的水平行程正好與簡擺顎式破碎機相反，其上部大下部小，上部的水平行程約為下部的1.5倍，這樣就可以滿足破碎腔上部大塊礦石破碎所需的壓縮量。同時整個動顎的垂直行程都比水平行程大，尤其是排礦口處，其垂直行程約為水平行程的3倍，有利于促進排礦和提高生產能力。實踐表明，在相網條件下，復擺顎式破碎機的生產能力比簡擺顎式破碎機高30%左右。
主要部件：
1.機架
機架是上下開口的四壁剛性框架，用作支撐偏心軸并承受破碎物料的反作用力，要求有足夠的強度和剛度，一般用鑄鋼整體鑄造，小型機也可用優質鑄鐵代替鑄鋼。大型機的機架需分段鑄成，再用螺栓牢固鏈接成整體，鑄造工藝復雜。自制小型顎式破碎機的機架也可用厚鋼板焊接而成，但剛度較差。
2.顎板和側護板
定顎和動顎都由顎床和顎板組成，顎板是工作部分，用螺栓和楔鐵固定在顎床上。定顎的顎床就是機架前壁，動顎顎床懸掛在周上，要有足夠的強度和剛度，以承受破碎反力，因而大多是鑄鋼或鑄鐵件。
3.傳動件
偏心軸是破碎機的主軸，受有巨大的彎扭力，采用高碳鋼制造。偏心部分須精加工、熱處理、軸承襯瓦用巴氏合金澆注。偏心軸一端裝帶輪，另一端裝飛輪。
4.調節裝置
調節裝置有楔塊式，墊板式和液壓式等，一般采用楔塊式，由前后兩塊楔塊組成，前楔塊可前后移動，頂住后推板；后楔塊為調節楔，可上下移動，兩楔塊的斜面倒向貼合，由螺桿使后楔塊上下移動而調節出料口大小。小型顎式破碎機的出料口調節是利用增減后推力板支座與機架之間的墊片多少來實現。
5.飛輪
顎式破碎機的飛輪用以存儲動顎空行程時的能量，再用于工業形成，使機械的工作符合趨于均勻。帶輪也起著飛輪的作用。飛輪常以鑄鐵或鑄鋼制造，小型機的飛輪常制成整體式。飛輪制造，安裝時要注意靜平衡。
6.潤滑裝置
偏心軸軸承通常采用集中循環潤滑。心軸和推力板的支撐面一般采用潤滑脂通過手動油槍給油。動顎的擺角很小，使心軸與軸瓦之間潤滑困難，常在軸瓦底部開若干軸向油溝，中間開一環向油槽使之連通，再用油泵強制注入干黃油進行潤滑。
主要特點：
1、破碎腔深而且無死區，提高了進料能力與產量。
2、其破碎比大，產品粒度均勻。
3、墊片式排料口調整裝置，可靠方便，調節范圍大，增加了設備的靈活性。
4、潤滑系統安全可靠，部件更換方便，設備維護保養簡單。
5、結構簡單，工作可靠，運營費用低。
6、排料口調整范圍大，可滿足不同用戶的要求。
7、噪音低，粉塵少。
產品參數
| 型號 | 進料口尺寸（mm*mm） | z大進料粒度（mm） | 處理能力（t/h） | 偏心軸轉速（r/min） | 電機功率（kw） | 排料口調整范圍（mm） | 重量（t） |
| PE- 250*400 | 250*400 | 210 | 5-20 | 300 | 15 | 20-60 | 2.8 |
| PE- 400*600 | 400*600 | 340 | 16-65 | 275 | 30 | 40-100 | 6.5 |
| PE- 500*750 | 500*750 | 425 | 45-100 | 275 | 55 | 50-100 | 10.1 |
| PE- 600*900 | 600*900 | 500 | 50-120 | 250 | 55-75 | 65-160 | 15.5 |
| PE-750*1060 | 750*106 | 630 | 52-180 | 250 | 110 | 80-140 | 28 |
| PE-800*1060 | 800*1060 | 650 | 85-143 | 250 | 110 | 100-200 | 30 |
| PE-870*1060 | 870*1060 | 670 | 181-210 | 250 | 110 | 200-260 | 30.5 |
| PE-900*1200 | 900*1200 | 750 | 140-260 | 200 | 110 | 95-165 | 50 |
| PE-1000*1200 | 1000*1200 | 850 | 160-300 | 200 | 110 | 195-265 | 51 |
| PE-1200*1500 | 1200*1500 | 1020 | 300-600 | 180 | 160 | 150-300 | 100.9 |
| PE- 250*750 | 250*750 | 210 | 8-22 | 330 | 22 | 25-60 | 4.9 |
| PE- 250*1000 | 250*1000 | 210 | 16-52 | 330 | 30-37 | 25-60 | 6.5 |
| PE- 250*1200 | 250*1200 | 210 | 20-60 | 330 | 37 | 25-60 | 7.7 |
| PE- 300*1300 | 300*1300 | 210 | 20-90 | 300 | 55 | 20-90 | 11 |
服務承諾:
售前服務：為您提供項目設計、工藝流程設計，適合您的機器設備選購方案的制定，根據您的特殊需求，設計制造產品。
售中服務：陪您一起完成對設備的驗收。
售后服務：泰航公司派專業人員到現場指導設備安裝、調試現場設備。
產品質量：易損件除外一年內質量保證。
客戶咨詢服務
只要客戶一個電話或者一個在線溝通，剩下的事情由我們來做。
鄭州泰航機械設備有限公司歡迎您的致電！
聯系人：謝經理
聯系電話：13592571122
您的來電是我們溝通的開始，您的滿意是我們的追求
讓我們一起攜手走向美好的明天!
————鄭州泰航機械設備有限公司
