| 處理方式 | 全浸泡式 |
| 規格 | kg |
| 主要用途 | 磷化皮膜劑 |
| 執行質量標準 | 國標 |
| 品牌 | 建飛環?？萍?/td> |
| 磷化膜體系 | 鋅錳系 |
| 磷化溫度 | 中溫60℃-70℃ |
| 磷化膜重 | 重量級＞7.5g/m2 |
| 促進劑類型 | 亞硝酸鹽型 |
JF-PM356中溫無渣鋅錳系磷化皮膜劑

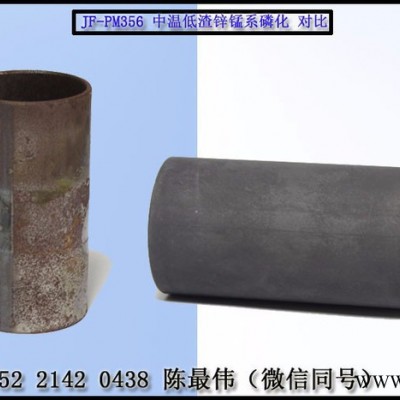

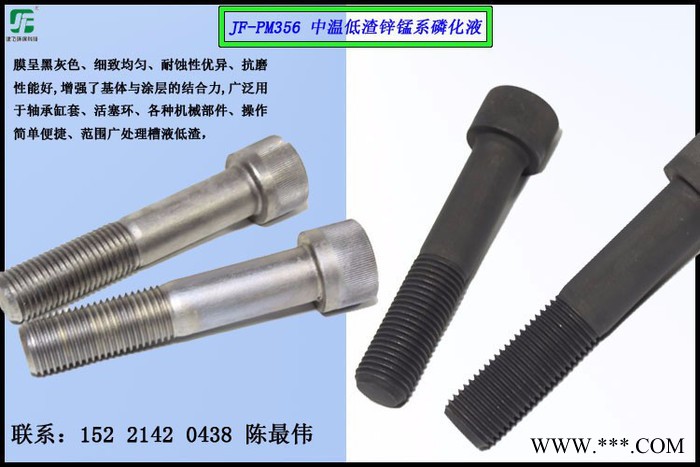

應用說明 本品系中溫條件下的鋼鐵表面耐蝕鋅錳系磷化處理劑，可在短時間內使鋼鐵處理工件表面形成一層結晶細而致密的磷化膜，膜呈黑灰色、細致均勻、耐蝕性優異**銅點滴試驗可大于10分鐘）、抗磨性能好，廣泛用于軸承缸套、活塞環、汽摩配、各種機械部件等磷化質量要求較高領域的表面處理，特別適用石油管接篐黑色磷化處理。配合JF系列防銹劑（如JF-AR28、18、38、58等）或封閉劑（如JF-AR13、68、88等）作為產品終處理；磷化后的工件既可用作涂裝前的磷化基底。
主要特點
●使用本品處理的鋼鐵表面的磷化膜致密且耐蝕性比較強，增強了基體與涂層的結合力。
●本品不含毒性物質，不產生有害氣體，可以循環使用且使用壽命長，綜合成本低，勞保環保好。
●本品磷化槽液配置簡單，操作范圍寬、控制比較簡單，處理槽液無渣或沉渣極少，維護及使用簡便。
使用藥劑
JF-PM356 鋅錳系磷化液
JF-NT05 中和劑
設備材質
JF-PM356鋅錳系磷化處理槽、加熱管、泵等為316#不銹鋼制。 酸洗處理槽用塑料制。
推薦通用工藝如下
除油 溢流水洗 酸洗 溢流水洗 中和 水洗 表調 磷化 熱水洗 → JF-AR28脫水防銹油處理 干燥
→ 水洗 電泳涂裝 水洗 烘烤
→ 干燥 包膠、噴漆噴塑涂裝
→ 干燥 JF系列封閉劑處理
?8?0除油 必需清洗徹底，推薦使用JF-111高效除油粉，5-8%配水、60℃左右處理 10-25分鐘。還可以使用JF-CL180除油王、JF-CL135無磷除油粉、JF-CL103脫脂劑、JF-CL188常溫除油劑等除油脫脂產品。
?8?0水洗 采用潔凈自來水溢流水洗，常溫清洗1-3分鐘。
?8?0酸洗 采用工業**50% + JF-CL181常溫脫脂劑5% + 自來水45%、常溫處理10分鐘左右。
?8?0水洗 采用潔凈自來水溢流水洗，常溫清洗1-3分鐘。
?8?0中和 推薦采用JF-NT205中和粉，2%配水、常溫處理1-3分鐘。
?8?0水洗 采用潔凈自來水溢流水洗，常溫清洗1-3分鐘。
?8?0表調 采用JF-PL201膠鈦表調劑， 0.2%配水、常溫處理1-3分鐘。
?8?0磷化 采用JF-PM356純錳系磷化液，10%JF-PM356鋅錳系配槽液配水、70-80℃溫度處理15分鐘左右。
?8?0水洗 采用潔凈自來水（去離子水更佳），80-98℃溫度處理2-3分鐘。
?8?0干燥 自然干燥或烘干。對于用于工件終處理的**直接侵入JF-AR28脫水防銹油處理（原液常溫、1-3分鐘處理）
?8?0后續加工處理。如工件包膠工藝，工件涂裝（噴漆、噴塑、電泳等涂裝工藝），防銹工藝（JF-AR38快干防銹油處理、JF-AR13水性封閉劑以及JF-AR88水溶性封閉劑處理）等。
清洗
在JF-PM356 鋅錳系磷化處理前一定要完全除掉附著在被處理物表面的銹、油脂類潤滑脂、灰塵、污垢等。清洗方法好與壞因為和處理加工相關，所以請充分注意。 有加工硬化層的工件一定要酸洗活化充分。
表調處理
表面清洗后的被處理物，JF-PM356鋅錳系磷化處理前一定要經過JF-PL201表調劑表調處理，經此表面調整可以得到細密的覆膜。
JF-PM356鋅錳系磷化處理
初添(1000L)
1、加清水到處理槽的八成；
2、加100kgJF-PM356鋅錳磷化液；
3、加0.15 kg JF-NT05中和劑；
4、加清水至全量為1000L，完全攪拌；
5、加溫到所定的處理溫度，確認槽液PH值、總酸度、游離酸度后**可以工作了。
主要工藝參數
性狀 配比 總酸度 游離酸度 槽液PH值 溫度 時間
淺綠色透明液體，酸性 20-10 % 45-20 5.1-2.5 2-3
一般在2.5左右 70～80℃ 浸漬
10～25 min
注：總酸度根據被處理物材質及表面狀態要在20 45 點的范圍增減，比如JF-PM356鋅錳系磷化液可以按20%配比使用，但需用JF-NT05中和劑把槽液PH值調至到2.5左右。要求覆膜厚度薄時有時在20 點處理。進行預先試驗需要設定的條件(濃度、溫度、時間)。平時控制槽液PH值**可以正常操作了。
補充調整及維護
游離酸度 工作槽液配好后，主要控制槽液的游離酸度，可以通過控制槽液PH值來實現。一般槽液PH值應保持在2-3之間，PH值為2.5。PH值高時，可以添加JF-PM356鋅錳磷化液；PH值低時，用JF-NT05中和劑加以調整。
鐵份 隨著連續處理，處理液中的鐵分增加，如果鐵分過多處理時間變長，覆膜變粗，另外還有降低密著性，耐腐蝕性，耐腐性的傾向?？梢詮U棄更新一部分處理液，或者依靠吹入空氣來降低鐵分濃度。
維護 工序間水洗要使工件在水洗槽中充分來回上下循環運動漂洗多次，水洗池要經常更換，保持水質干凈**采用溢流。工件在磷化處理過程中間隙的活動得以磷化完全，補加處理劑應遵循“勤檢查、小食多餐、混合均勻充分”的原則。工件暴露在空氣中的時間要盡量短，磷化后的工作盡量遠離處理槽液存放。磷化溫度不宜過高，否則會產生很多沉渣，經常沉淀并打撈沉渣。建議每6個月重新建浴配新液。
檢測方法 好 總酸度 用吸移管取10ml處理液放入燒杯中，加指示劑5～6滴，用0.1mol/L**滴定至試樣呈粉紅色。到達滴定終點時耗用的滴定液的ml數是全酸度的點數。
游離酸度 用吸移管取10ml處理液放入燒杯中，加入溴酚藍2～3滴用0.1mol/L**滴定至試樣從黃色變成紫藍色。到達滴定終點時耗用的滴定液11的ml數是游離酸度的點數。
鐵的成分 用吸移管取10ml處理液，加入50%**約5ml。用0.18mol/L特有淺紅色10秒鐘不消失。到達滴定終點時耗用滴定液每ml相應于處理液中鐵含量1.0g/L。
注意事項 本處理槽液為酸性溶液，可循環使用，隨酸洗環保排放標準處理廢水即可。
安全措施 本劑是酸性物質，有細微的腐蝕性，應帶耐酸堿手套操作，注意勞動保護。在清洗過程中應避免藥劑粘及皮膚、口和眼睛內，否則立即用大量潔凈水沖洗，感覺不適時應及時**醫醫治。
儲運方法：密封置干燥陰涼通風處；保質叁年。25公斤/塑料桶包裝,按照普通化學品運輸即可。
181 2135 3183
