供應華鑫**玻璃棉復合鋁箔板 玻璃棉保溫板價格

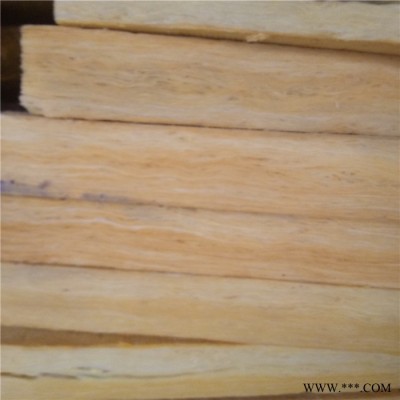

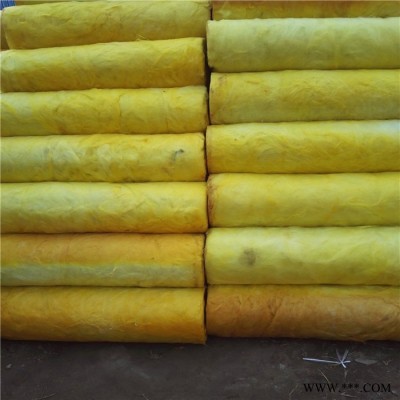

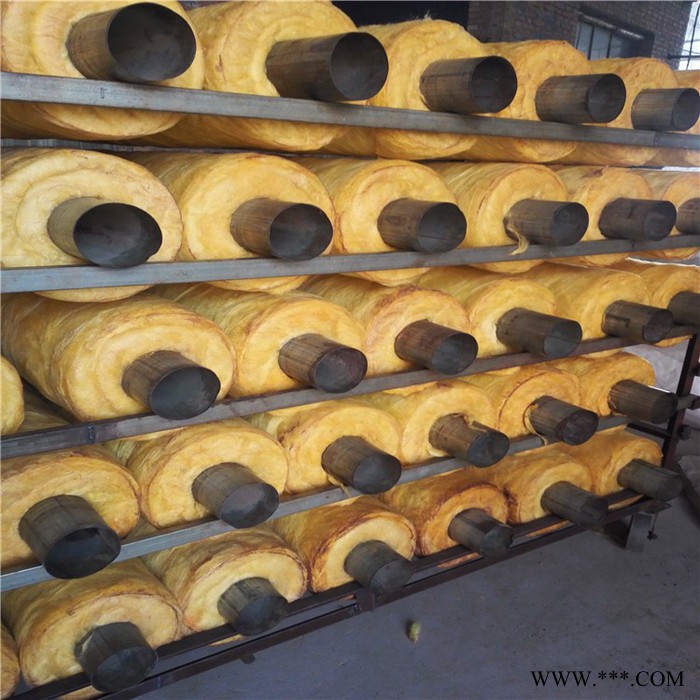

5鋁箔玻璃棉板隔音效果 玻璃棉內部纖維蓬松交錯，存在大量微小的孔隙，是典型的多孔性吸聲材料，具有良好的吸聲特性。離心玻璃棉可以制成墻板、天花板、空間吸聲體等，可以大量吸收房間內的聲能，降低混響時間，減少室內噪聲 ，玻璃棉對聲音中高頻有較好的吸聲性能。影響離心玻璃棉吸聲性能的主要因素是厚度、密度和空氣流阻等。密度是每立方米材料的重量。空氣流阻是單位厚度時材料兩側空氣氣壓和空氣流速之比?？諝饬髯枋怯绊戨x心玻璃棉吸聲性能**的因素。流阻太小，說明材料稀疏，空氣振動容易穿過，吸聲性能下降；流阻太大，說明材料密實，空氣振動難于傳入，吸聲性能亦下降。厚度不變，容重增加，中低頻吸聲系數亦增加；但當容重增加到一定程度時，材料變得密實，流阻大于**流阻，吸聲系數反而下降。對于厚度超過125px的容重為16Kg/m3的離心玻璃棉，低頻125Hz約為0.2，中高頻（>500Hz）的吸聲系數已經接近于1了。當厚度由125px繼續增大時，低頻的吸聲系數逐漸提高，當厚度大于1m以上時，低頻125Hz的吸聲系數也將接近于1。當厚度不變，容重增大時，離心玻璃棉的低頻吸聲系數也將不斷提高，當容重接近110kg/m3時吸聲性能達到**大值，50mm厚、頻率125Hz處接近0.6-0.7。容重超過120kg/m3時，吸聲性能反而下降，是因為材料變得致密，中高頻吸聲性能受到很大影響，當容重超過300kg/m3時，吸聲性能減小很多。建筑聲學中常用的吸聲玻璃棉的厚度有62.5px、125px、250px，容重有16、24、32、48、80、96、112kg/m3。通常使用125px厚，12-48kg/m3
