電鍍鋅螺旋道釘廠家-電鍍鋅螺旋道釘工廠

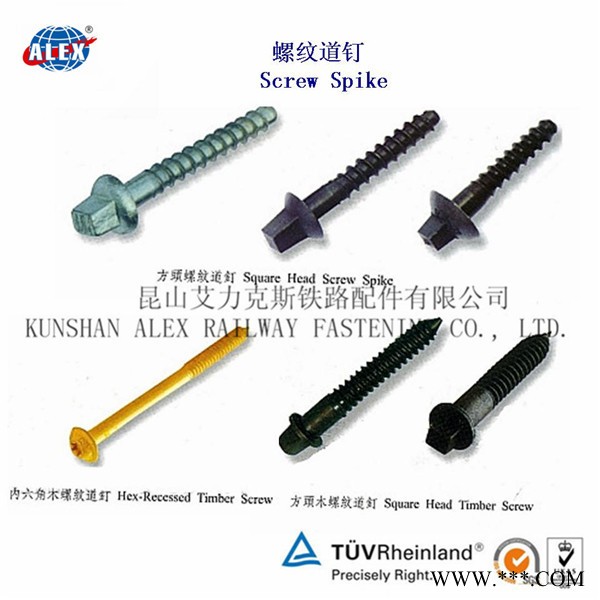

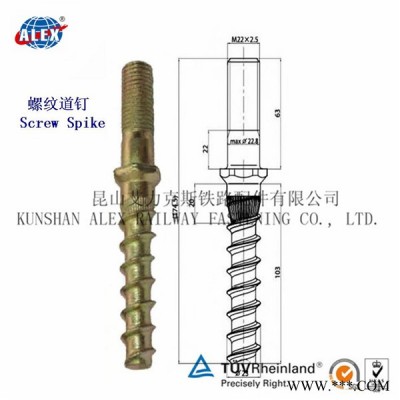

螺紋道釘（螺旋道釘、鐵路道釘）

一、螺紋道釘結構特點和種類

螺紋是一種在固體外表面或內表面的截面上，有均勻螺旋線凸起的形狀。根據其結構特點和用途可分為三大類：

（一）普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。

（二）傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。

（三）密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。

二、螺紋配合等級

螺紋配合是旋合螺紋之間松或緊的大小，配合的等級是作用在內外螺紋上偏差和公差的規定組合。

（一）對統一英制螺紋，外螺紋有三種螺紋等級：1A、2A和3A級，內螺紋有三種等級：

1B、2B和3B級，全部都是間隙配合。等級數字越高，配合越緊。在英制螺紋中，偏差僅規定1A和2A級，3A級的偏差為零，而且1A和2A級的等級偏差是相等的。等級數目越大公差越小，

1、1A和1B級，非常松的公差等級，其適用于內外螺紋的允差配合。

2、2A和2B級，是英制系列機械緊固件規定最通用的螺紋公差等級。

3、3A和3B級，旋合形成最緊的配合，適用于公差緊的緊固件，用于安全性的關鍵設計。

4、對外螺紋來說，1A和2A級有一個配合公差，3A級沒有。1A級公差比2A級公差大50%，比3A級大75%，對內螺紋來說，2B級公差比2A公差大30%。1B級比2B級大50%，比3B級大75%。

（二）公制螺紋，外螺紋有三種螺紋等級：4h、6h和6g，內螺紋有三種螺紋等級：5H、6 H、7H。（日標螺紋精度等級分為I、II、III三級，通常狀況下為II級）在公制螺紋中，H和h的基本偏差為零。G的基本偏差為正值，e、f和g的基本偏差為負值。

1、H是內螺紋常用的公差帶位置，一般不用作表面鍍層，或用極薄的磷化層。G位置基本偏差用于特殊場合，如較厚的鍍層，一般很少用。

2、g常用來鍍6-9um的薄鍍層，如產品圖紙要求是6h的螺栓，其鍍前螺紋采用6g的公差帶。

3、螺紋配合最好組合成 H/g、H/h或G/h，對于螺栓、螺母等精制緊固件螺紋，標準推薦采用6H/6g的配合。

三、螺紋道釘的主要幾何參數

（一）大徑/牙外徑（D、d）：為外螺紋牙頂或內螺紋牙底重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。

（二）中徑（D2、d2）：D2=d2=D（d）－2x3H/8 ,式中H為原始三角形高：H=（√3 /2）P=0.866025P(60O牙山角)；H=0.960491P(55O牙山角)

（三）小徑/牙底徑（D1、d1）：為外螺紋牙頂或內螺紋牙頂相重合的假想圓柱的直徑。

（四）螺距（P）：為相鄰牙在中徑線上對應兩點的軸向距離或相鄰牙山或兩相鄰牙谷間的距離。在英制中以每一英寸（25.4 mm）內的牙數來表明牙距

（五）牙型半角（α/2）：牙側與螺紋軸線的垂線間的夾角，普通螺紋牙型半角為60O/2，韋氏牙（BSW）螺紋牙型半角為55O/2。一般木螺絲牙山角度為60 O，尾尖角度60O。

（六）螺紋旋合長度：為兩相配合螺紋，沿螺紋軸方向相互旋合部分的長度。

四、螺紋道釘（自攻、自鉆）的主要幾何參數

（一）大徑/牙外徑（d1），為螺紋牙頂重合的假想圓柱直徑。螺紋大徑基本代表螺紋尺寸的公稱直徑。

（二）小徑/牙底徑（d2）：為螺紋牙底重合的假想圓柱直徑。

（三）牙距（p）：為相鄰牙在中經線上對應兩點的軸向距離。在英制中以每一英寸（25.4mm）內的牙數來表明牙距。

鉆尾螺絲：鉆尾螺絲有CSD（機械牙），BSD（自攻AB牙）兩種。其牙距或

牙數可分別參考機械螺絲（CSD牙）和自攻螺絲（BSD牙）。

（四）牙山角度和尾尖角度：牙山角為牙側與牙側間的夾角、尾尖角為螺紋未端尖角。

1、自攻牙：牙山角度為60O，尾尖角度為45O±5O。

2、墻板釘：牙山角度為60O，（也可依客戶要求生產，如45O±5O）尾尖角度為25O±3O。

3、夾板釘：（Chip board screws）牙山角度為40O±3O，尾尖角度為25O±3O 或34O±3O（客戶特殊要求）。

4、鉆尾螺絲：牙山角度為60 O±5O，尾部針對不同規格的產品選用不同型號的夾尾針，夾尾的主要幾何參數為夾尾徑和伸出量。

五、螺紋道釘牙型

（一）機械螺紋

1、普通螺紋：牙形為三角形，用于連接或緊固零件。普通螺紋按螺距分為粗牙和細牙螺紋兩種，細牙螺紋的連接強度較高。

2、傳動螺紋：牙形有梯形、矩形、鋸形及三角形等。

3、密封螺紋：用于密封連接，主要是管用螺紋、錐螺紋與錐管螺紋。

（二）自攻螺紋

牙型：目前自攻釘牙型有A、AB 、B、BT等牙型，查閱：U.S.A.緊固件標準（原版）第13頁。墻板釘牙山角度為60度，（也可依客戶要求生產，如45度±5）尖尾角度為25度±3。夾板釘、牙山角度為40度，

鉆尾螺絲：牙山角度為60 度±5 ，尾部針對不同規格的產品選用不同型號的夾尾針。

六、螺紋道釘生產型號及質量控制

    昆山艾力克斯鐵路配件有限公司生產、銷售生產銷售各種用于木枕或者水泥枕的螺紋道釘，產品規格：Ss5,Ss8,Ss23,Ss25,Ss35，以及3V螺紋道釘V20，V23，V26和各種梯形牙螺栓等等。等級有4.6、4.8、5.6、5.8、6.8、8.8、10.9、12.9。材料等級：Q235、35#、45#、60#、 40Cr、20MnTiB、35CrMo、42CrMo。表面可做本色上油，發黑處理，熱鍍鋅，電鍍鋅，上蠟、達克羅等。

昆山艾力克斯的螺紋道釘生產非常注重質量控制和管理。我們的螺紋道釘生產完全按照ISO9001-2008質量體系來控制，我們還獲得中國的鐵路產品生產許可證。我們擁有全套檢測設備，以確保我們所有的螺紋道釘產品品質，達到客戶的要求。

    昆山艾力克斯鐵路配件有限公司是一家通過ISO9001/2008認證的公司。所有的流程都按照ISO質量管理體系的要求，從供應商的質量控制到成品，我們都是按照標準程序操作，對供應商我們有嚴格的質量控制系統：

1、對原材料的檢查和測試，我們要求供應商提供生產批號，化學成分，力學性能等檢測指標。

2、我們的質量控制檢驗員在檢測過程中采取樣品抽樣以及批量檢測并且提供原材料材質證明書等手段進行控制。

3、根據產品的不同要求，我們做出相應的物理和化學測試和檢驗。如果結果不符合我們的要求，我們將拒絕接收，只有材料滿足我們的標準才能接收。

4、對于生產的半成品及其外協廠商，我們經常組織質量控制協調會議，并提供技術技持和指導。在發貨前保證合格的產品交付給我們的客戶。

七、螺紋道釘生產廠家簡介

作為中國鐵路器材、鐵路配件行業的生產制造企業，昆山艾力克斯鐵路配件有限公司還生產和供應軌道扣件系統、螺紋道釘、勾頭道釘、軌道螺栓、管片螺栓、地腳螺栓、魚尾螺栓、螺母螺帽、墊圈墊片、彈條、扣板、彈片、魚尾板、鐵墊板、防爬器、預埋鐵座、絕緣軌距塊、預埋套管、橡膠墊板、塑膠墊板、鋼軌、道岔、鋼枕、火車閘瓦及各類非標五金件。我們要經過努力讓中國高鐵走出去！！！讓全世界都享受到中國鐵路事業給他們帶去的舒適、便捷和優質服務。

八、螺紋道釘生產車間

十、螺紋道釘檢測包裝運輸

十一、螺紋道釘的應用

十二、螺紋道釘制造工廠簡介
