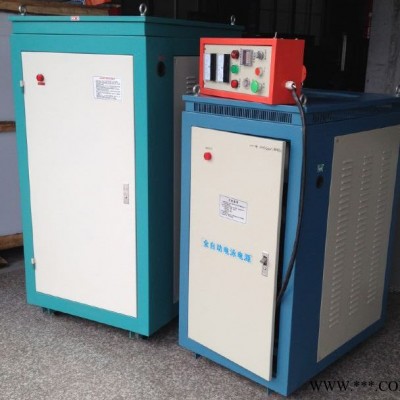

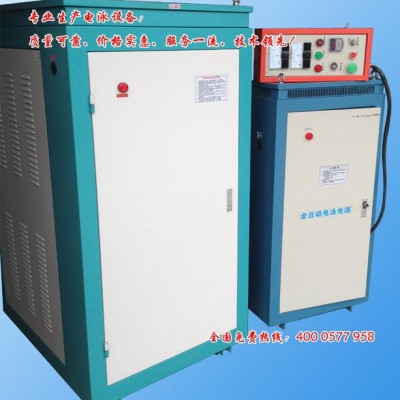

供應2016電泳電源、電泳整流器、電泳整流電源300A300V

全國咨詢熱線: 139-5878-9216 158-5878-8061

一、產品用途

適用于汽車外殼及配件**車架及配件、眼鏡配件、日用小五金配件、工藝品等金屬材料的陰、陽極電泳涂漆；其極低的紋波系數和高精度的輸出電壓、輸出電流穩定性可以大大提高泳漆層的光潔度和平整度。

二、主要特點

1.主電路采用三相可控硅整流電路(輸出電流50A~150A時采用六相半波整流KGY3SD型；輸出電流200A以上采用三相橋式整流KGY3Q型)，直流輸出端裝有LC濾波器。可控硅元件保護除常規的阻容吸收電路外，還裝有壓敏電阻保護電路。

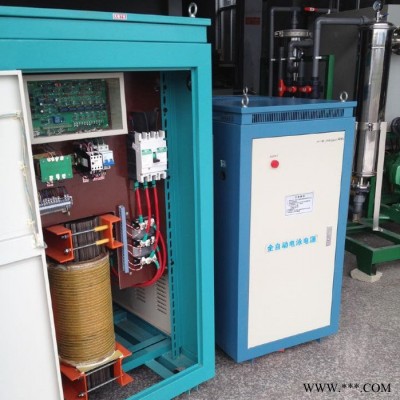

2.整流變壓器和整流元件的連接采用緊湊式結構使維護簡單方便，冷卻風路通過主電路，控制電路則與之隔離，這大大提高了整機的抗腐蝕性。

3.主電路采用可控硅單相全波整流方式，直流輸出接有大電感電容濾波，輸出穩壓精度±2%；輸出限流范圍20%~**額定電流值；輸出電壓線性柔軟上升時間0~24秒，使直流輸出的紋波系數＜0.3%。

4.KGY3SD型電源的三相交流輸入無相序要求；

5.可控硅觸發及控制分開成兩塊金腳插卡式結構，內設多種自動控制功能和過載、過流、限流、短路等自動保護功能；方便、實用且具擴展性。

A、遠程控制功能

本系列電泳電源除本機面板上可進行各種功能控制外：

a型在遠控盒（與本機距離3~15—默認5米的槽邊控制盒）上也可以進行電流電壓顯示及電壓、工作時間調節控制等；以方便電泳槽與電泳電源本機的隔離使用。

b型設有遠程控制按鈕，用戶可根據場地及電泳槽距離接遠程控制按鈕長度。

B、自動計時控制功能

本電源裝有數顯式帶復零觸發端的時間繼電器,調整好預置時間值,打開計時開關,輸出電壓至預置后即自動回落,并發出聲光訊響訊號,按啟動按鈕可重新工作計時.關掉計時開關,電源工作于手動狀態。

C、穩壓、穩流限流功能

本電源配有穩壓調節器和限流毫伏放大器、輸出電壓壓精度＜0.01，在穩壓狀態下還具有限流功能，在電源輸出電流＞**額定值時，自動轉為穩流狀態，既保護工件又保護整機不至過流而損壞。

D、過流、短路、過載保護功能

   在電源發生外部短路或者輸出電流＞120%額定值時，整機立即截流而處于自動保護狀態，響應時向＜40MS，可有效地保護可控硅元件，提高裝置的可靠性，在過流保護失靈或風機停風時，由溫度敏感元件組成的二級保護動作，同樣使裝置截流自鎖。自動保護啟動后，紅燈點亮，輸出電流降為零，自動發出報警訊號并使整機截流而處于自動保護狀態這時請關掉主電源，查明原因后才可重新開機！

E、柔軟啟動功能

   本電源的軟啟動部分集成運算放大器組成的給定積分電路，其輸出電壓上升斜率均勻且線性較好，A型裝置上升時間設節內置于控制插卡上，出三時一般整定在6秒左右，B型裝置上升時間調節旋鈕至面板，可調范圍1-20秒。

F、輸出**高電壓限定功能

為提高工件的質量，減少人為影響，本機內沒有限壓電路，出廠設定為額定值，用戶可根據需要調節插卡的VF精密電位器使**高電壓限定從60%-105%額定值。

G、訊響自動解除電路

電源工作于預置定時狀態時，設定時間到時會發出聲光訊響信號，如此訊號發出約6秒左右無人理采即自動關閉。

輸入電壓：AC380V±10% 50HZ±5 HZ

額定輸出電流：0-1500A

輸出電壓穩定度：≤1%

輸出電流穩定度：≤2%

波紋系數：≤0.3%

整機效率：90%

相對溫度：＜90%

冷卻方式：風冷
