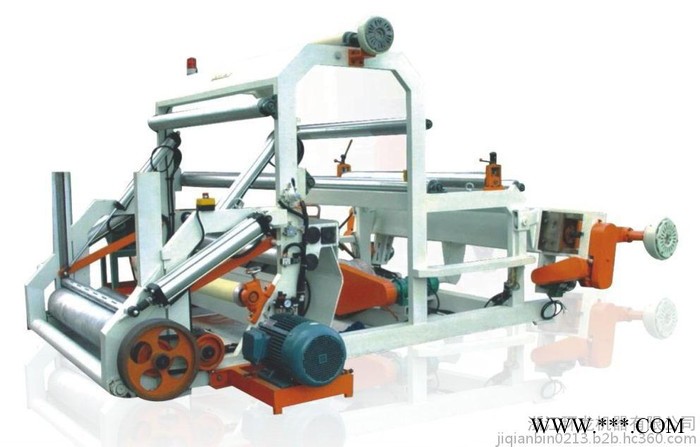

環龍FZ-E-NC分切機

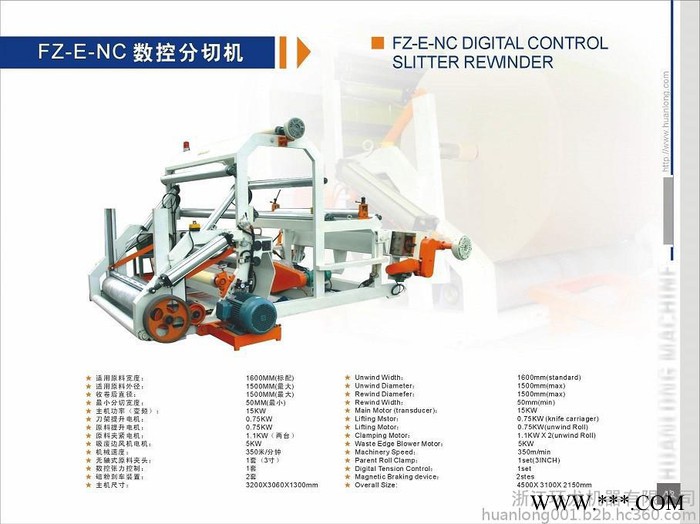

FZ-E-NC分切機參數

1.1    **終產品     整齊平整之分條紙卷

1.2    定量           150
– 600 GSM(依400 - 450 GSM測試)

1.3    原料           灰紙板、牛皮紙

1.4    分條復卷機技術參數

       原紙寬度         max. 1,600 mm

       原紙外徑         max. 1,200 mm

       收卷后直徑        max. 1,200 mm

       分條復卷后紙寬   min. 90 mm（非所有的紙帶都分切為90毫米）

             機械速度               max. 300 M/min（鳳凰F400的420克的紙張在門幅為

1.2m，分切寬度在100m以上時，可以開機到250m/min）

1.5    主要功能

      采用機械手提升、夾緊、調整原紙。提高生產率，降低勞動強度。

       全部軸承采用NSK，全部傳動輥均經動平衡校驗傳動效果更好。

       采用人機界面及專用操作系統，操作更簡便。

      采用單軸表面卷取復卷紙蕊要求抗壓非常低，以氣脹軸復卷效率高。

       分條復卷之切面整齊均一，方便控制紙管縫隙。

       數控張力控制系統，無需人工調節張力，紙張分條效果更好。

       配置彎曲輥，大大降低紙盤粘合現象。

1.6    分條復卷機之配置范圍

       無軸式原料夾頭          1套(3”)

       原料軸剎車裝置          2套

       數控張力控制                 1套

主機功率               15KW

       原料提升裝置                1套

       原料夾緊裝置                 1套

       獨立式電氣操作箱       1套

       緊急電氣操作箱         1套(非獨立)

       雙圓刀分切組                 17組

       復卷氣脹軸              1 套(for OD3”)

1.7    分條復卷機之主要部件材質及說明

       17組雙圓刀分切組系以工具鋼之SK-9制成，持久耐用。

       1套適用3英吋紙管之復滾動條為氣脹軸。

       全部軸承采用NSK之品牌。

       各滾輪材質采用無縫鋼管制作，表面鍍硬鉻硬化處理。

       車壁結構采用鑄鐵澆注而成，結構穩定，具良好吸振性能。減少機械振動。

1.8    分條復卷機之備品備件及專用工具

       分條上圓刀            2 PCS

       分條下圓刀            2 PCS

         繼電器
 2 PCS

         選擇開關
     2 PCS
