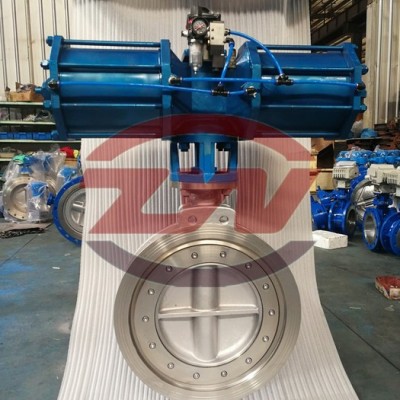

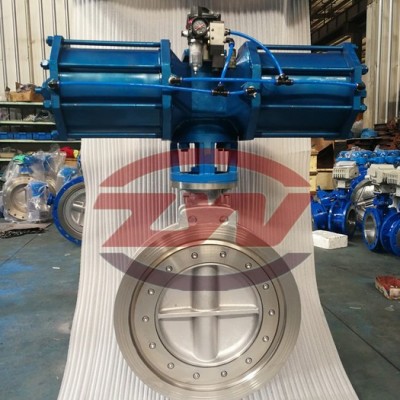

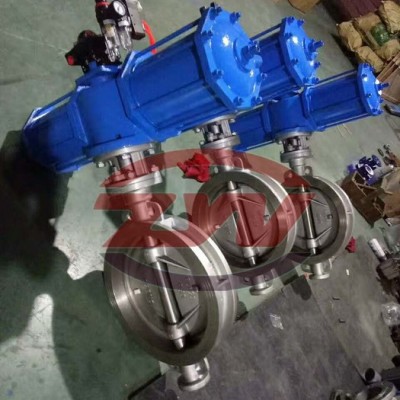

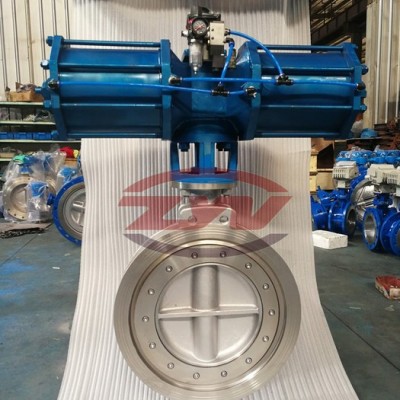

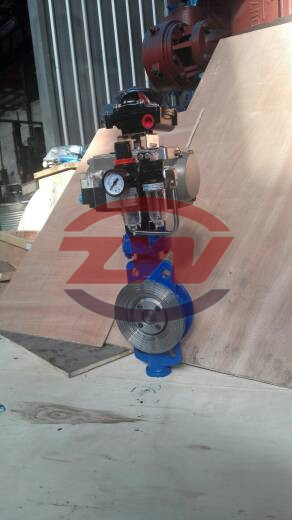

D673H-16C 三偏心金屬硬密封氣動對夾蝶閥概述：
      金屬硬密封蝶閥被廣泛應用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業，可安裝在溫度≤425℃，介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。
      驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構，可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次金屬結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次金屬閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
      由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。

D673H-16C 三偏心金屬硬密封氣動對夾蝶閥其主要特點：
1、結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、三維偏心結構，使蝶板越關越緊，其密封性能可靠，達到零泄漏。
3、閥體密封面采用堆焊D507合金鋼，所以耐高壓、耐腐蝕、耐磨損、使用壽命長。

D673H-16C 三偏心金屬硬密封氣動對夾蝶閥采用標準：
1.設計標準：
GB/T12238-1989
JB/T8527-2015
2.連接標準:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
3.結構長度標準:
GB/T12221-1989
4.壓力試驗標準:
GB/T13927-1992
JB/T9092-1999

氣動執行機構概述：
     采用新型GT系列型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用AW系列型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

氣動執行機構特點：
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動執行機構根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

D673H-16C 三偏心金屬硬密封氣動對夾蝶閥具體尺寸：
