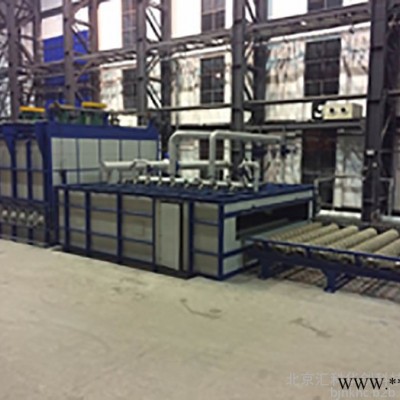

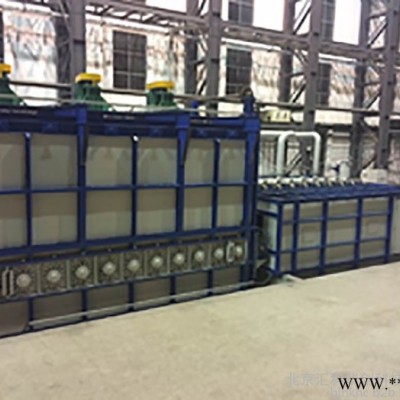

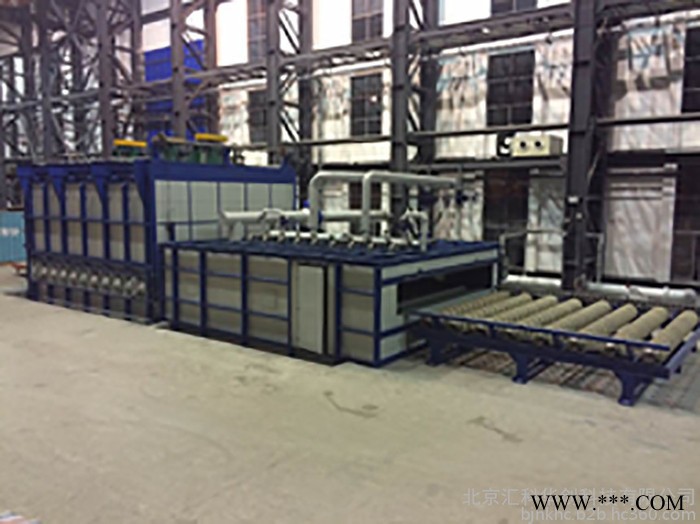

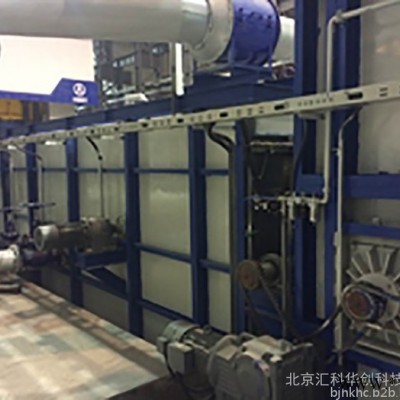

匯科 輥底式鋁板連續淬火線 強射流鋁板加熱爐壓淬生產線 歡迎來電咨詢

設備用途：
鋁合金中厚板固溶（淬火）熱處理生產線原理上與立式固溶熱處理爐相似，但當大批量生產時提高了生產效率，降低了能耗。具體工作程序為：采用真空吸盤將鋁板放在裝料臺上，根據合金的牌號和板厚的不同，板材或連續通過加熱爐，或借助爐底輥的擺動在加熱爐內加熱之后進入淬火區和干燥區，然后到卸料臺，再由真空吸盤卸下。
主要技術參數：
1. 爐膛尺寸：37000×1450×690mm
2. 外型尺寸：68000×3090×2200mm
3. 設計溫度：600℃
4. 工作溫度：530℃
5. 加熱功率：800kw
6. 電源：380v/220v三相四線
7. 控溫區數：10個區
8. 控溫精度：±2-3℃
9. 溫度均勻性：±3℃
10. 工作載重：20t左右
11. 設備自重：170t左右
結構特點：
1. 噴射加熱技術
在加熱爐內鋁板由上下分布的空氣噴嘴系統進行快速均勻地加熱，噴射速度為30～70m/s，加熱速率為1mm/min，噴射加熱與其它加熱相比可以提高傳熱系數，達到快速升溫的目的。同時，均勻排列的噴嘴和準確地空氣導流可以得到**小的溫度允差。為了達到佳效果，噴嘴的角度、排列、大小和多少經過合理設計；高溫高壓高流率風機，準確的循環系統以及特殊的密封系統。
2. 噴射冷卻技術
為了使固溶熱處理效果更好，臥式爐采用噴射冷卻技術代替立式水槽淬火。主要特點是高壓大流量噴水系統是噴射冷卻的主體，移動式噴嘴可滿足不同尺寸規格鋁板淬火的要求；上下噴嘴與鋁板之間的距離，水和鋁板的接觸點位置，上下噴水的一致性，噴嘴的形狀、角度等是保證鋁板快速冷卻、冷卻變形小的關鍵。
3. 傳動技術
連續固溶熱處理鋁板的關鍵技術**是保證在整個熱處理過程中，鋁板不劃傷，無壓痕和鑲嵌物，保持鋁板的表面光滑。傳動刷輥既可保證鋁板表面質量，又可保證鋁板與輥子之間有熱空氣流動，鋁板任意點加熱均勻。另外，分段傳動時的變頻調速、擺動傳動、伺服同步傳動等均保持配合運行的一致性，確保鋁板表面質量。
4. 電氣控制系統
本系統采用先進的PLC自動控制，人機介面顯示相關工作控制數據及工藝流程。爐溫控制采用進口高精度數顯溫控儀表自動控制爐內工藝溫度，同時顯示爐內溫度，超溫時切斷加熱主電源，并聲光報警，確保設備正常運行，發生故障時能夠自我保護，溫控儀表具有PID手動設定佳參數功能，確定比例輸出驅動固態繼電器，對電熱量的大小進行控制及溫度恒定，達到鋁合金板材的工藝淬火溫度的嚴格要求，同時設有加熱器與風機連鎖保護功能，風機工作才能加熱，加熱器斷開，風機仍然運轉，確保設備使用壽命和安全可靠。
