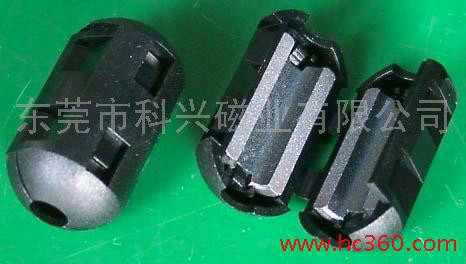

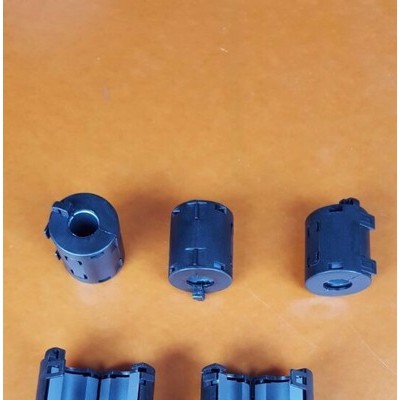

供應UF扣式磁環磁芯磁環磁芯、鐵粉芯

飽和磁通密度	110
品牌	UF扣式磁環磁芯
型號	UF扣式磁環磁芯
初始磁導率	850
矯頑力	25
居里溫度	》110
密度	4.9
品名	鎳鋅鐵氧體
剩磁	150
飽和磁感應強度	330
矩形比	35

   產品主要應用于電腦線、USB線、扁屏線、打印機線、顯示器線、數碼相機線、通訊設備等方面。

    電子設備輻射和泄漏的電磁波不僅嚴重干擾其他電子設備正常工作，導致設備功能紊亂、傳輸錯誤、還威脅著人類的健康與安全，危害非常大。因此降低電子設備的電磁干擾(EMI)已經是必須考慮的問題。

    吸收磁環，又稱鐵氧體磁環，簡稱磁環。它是電子電路中常用的抗干擾元件，對于高頻噪聲有很好的抑制作用，一般使用鐵氧體材料（Mn－Zn）制成。

    磁環在不同的頻率下有不同的阻抗特性，一般在低頻時阻抗很小，當信號頻率升高磁環表現的阻抗急劇升高。

    大家都知道，信號頻率越高，越容易輻射出去（要買**的電腦機箱也是要減小電磁泄漏），而一般的信號線都是沒有屏蔽層的，那么這些信號線**成了很 好的天線，接收周圍環境中各種雜亂的高頻信號，而這些信號疊加在本來傳輸的信號上，甚至會改變原來傳輸的有用信號。那么在磁環作用下，使正常有用的信號很好的通過，又能很好的抑制高頻干擾信號的通過，而且成本低廉。

    所以大家在顯示器信號線，USB連接線，甚至**鍵盤、鼠標上看的塑料疙瘩型的一體式磁環**不足為奇了。

    磁環的匝數選擇

    將整束電纜穿過一個鐵氧體磁環**構成了一個共模扼流圈，根據需要，也可以將電纜在磁環上面繞幾匝。匝數越多，對頻率較低的干擾抑制效果越好，而對頻率較高的噪聲抑制作用較弱。在實際工程中，要根據干擾電流的頻率特點來調整磁環的匝數。通常當干擾信號的頻帶較寬時，可在電纜上套兩個磁環，每個磁環繞不同的匝數，這樣可以同時抑制高頻干擾和低頻干擾。從共模扼流圈作用的機理上看，其阻抗越大，對干擾抑制效果越明顯。而共模扼流圈的阻抗來自共模電感Lcm=jwLcm，從公式中不難看出，對于一定頻率的噪聲，磁環的電感越大越好。但實際情況并非如此，因為實際的磁環上還有寄生電容，它的存在方式是與電感并聯。當遇到高頻干擾信號時，電容的容抗較小，將磁環的電感短路，從而使共模扼流圈失去作用。
