華瑞HRC2 真空油淬爐 雙室真空油淬熱處理爐非標定制 **

1． 概述、

HRC2系列真空油淬爐主要用于 合金結構鋼、合金工具鋼、模具鋼、軸承鋼、高速鋼、彈性合金、高溫合金、不銹鋼以及磁性材料的光亮油淬或氣冷以及燒結和釬焊等。

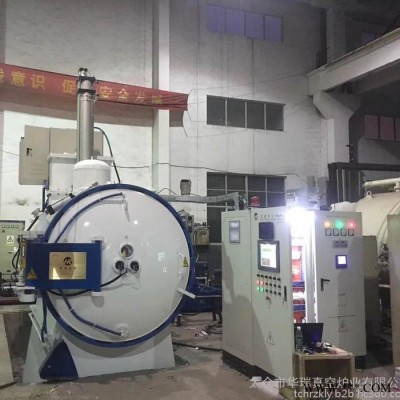

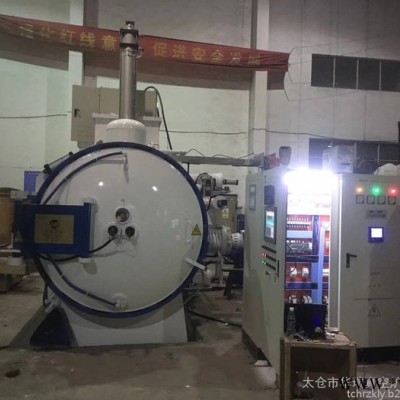

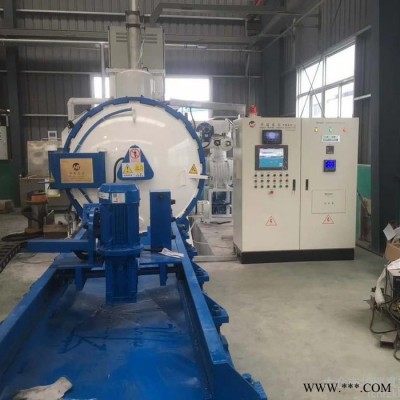

    ?     HRC2系列真空油淬爐是由主機、真空系統、水冷系統、氣冷系統、氣動系統、電控系統和爐外運輸車等組成。

2．?技術規格和參數

    ?有效工作區尺寸 （mm）          根據客戶要求定做

    ?**高溫度        (℃ )            1320(℃ )

   ? 裝載量         （Kg）         根據尺寸來衡量

    ?爐溫均勻性      (±℃)         5 (±℃)裝料測9點測溫800/℃-1200℃

    ?加熱功率       （Kw）          90 （Kw）國標準，節能型

    ?極限真空度       (Pa)            4.0×10-1  (Pa)

   ? 壓升率          (Pa/ h)           0.67 (Pa/ h)

   ? 冷卻室氣冷壓強   (bar)            ≤2(bar)

   ? 冷卻室充氣時間   (S)             3~(S)根據客戶配制儲氣量壓力有關

   ? 冷卻水消耗量     (min)           15~35m3/h

3． ?標準結構

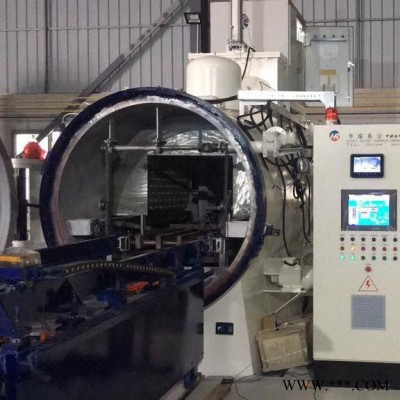

3.1??真空爐主機為臥式雙室結構，由爐體、爐蓋、加熱室、冷卻室、中間真空隔熱門和工件傳動機構等組成。

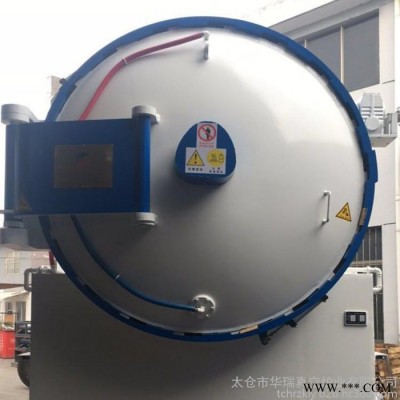

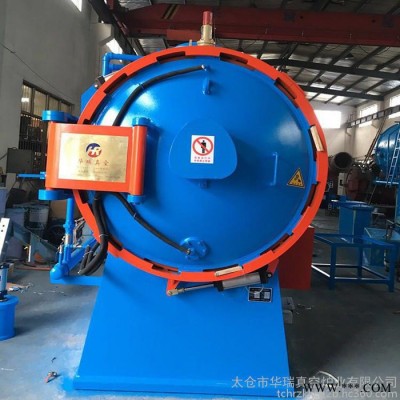

3.1.1爐體和爐蓋為雙壁水冷結構，內外壁采用碳鋼制造。加熱室和冷卻室爐殼均為雙層碳鋼卷筒后焊成，兩層之間有夾縫，內通冷卻水，兩端與法蘭焊接而成，兩室中間為隔熱門閘箱，中間墻設計為雙壁水冷結構，以保護安裝于中間墻上的密封圈。加熱室爐門和冷卻室爐門由雙層橢圓封頭與圓法蘭焊接而成，中間通冷卻水，在爐蓋中間設在觀察窗，爐門法蘭上設有密封槽以便安裝密封圈，爐門與爐體之間由鉸鏈聯接。爐體上設計的開孔有：

 ??* 抽空用開孔

 ??* 電極開孔

 ??* 超清晰鏡頭開孔（雙式鏡頭便于工人操作看的見出、進料及料筐移位）

     * 冷室測溫偶開孔 （以防冷室油溫過高及工件溫度過高，打不開爐門

* 熱電偶開孔

 ??* 充氣開孔

 * 溫度均勻性測量開孔

 * 真空測量開孔

 * 壓力檢測開孔

* 進出料機構開孔

 ??* 升降機構開孔

 * 油攪拌開孔

 ??* 電加熱（油）開孔

* 前爐門特制排污孔，

* 爐體下部特制排污孔
