[**] 熱處理設備 井式回火爐

產地	丹陽
出口壓力	常壓
結構形式	立式
鍋爐用途	井式回火爐
品牌	丹陽市電爐廠
型號	井式回火爐

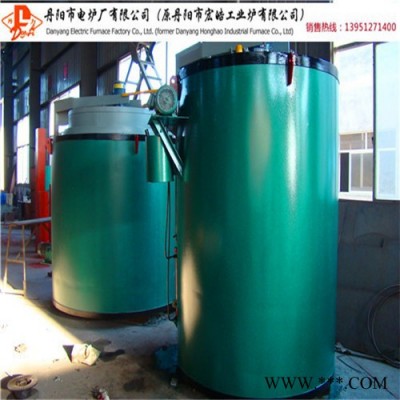

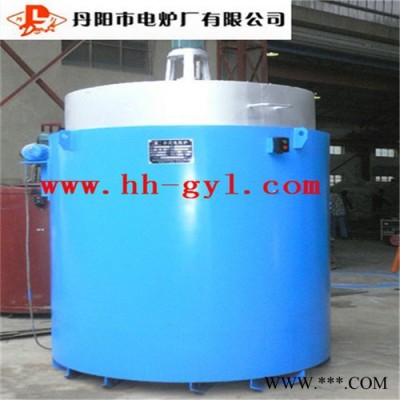

井式爐:

．主要技術參數

1.1額定功率：根據工作尺寸及裝載量確定

1.2額定電壓：380V  3相  50Hz

1.3額定溫度：1200℃(以內)

1.4控溫區數：按工作尺寸確定

1.5控溫方式：可選1.用溫度控制2.工藝過程控制3.計算機仿真控制

1.6有效加熱區尺寸：按用戶需要確定

1.7控溫（儀表）精度：≤±1℃

1.8空爐升溫時間：≤2.5h-4h(可選)

1.9爐溫均勻性：≤±5-10℃

1.10額定裝載量：根據用戶需求

1.11爐體外壁溫升：≤40℃

1.12爐蓋結構：爐蓋翻轉開啟.起吊,平移或升降開啟

1.13熱循環風機：根據工作尺寸.工藝要求選配

1.14爐口距地面高度：按用戶要求

1.15外形尺寸：（長×寬×高）

2．設備組成

深井式回火電阻爐由爐體、爐蓋及開啟裝置、爐襯、加熱元件、熱循環風機及導流裝置、爐前操作箱及電溫控系統組成。

高溫井式爐部分案例：



技術參數:                                              檔案號

1. 65KW井式爐（1100℃2區 800kg Φ700×1300）               0425

2．75KW高溫井式爐（1100℃2區600kg Φ940×1407）            0485

3．60KW高溫井式爐（1100℃ 500kg Φ800×1072）               0737

4．80KW高溫井式爐（1200℃ 500kg Φ700×1000）               0775

5．105KW高溫井式爐（1200℃ 2區 900kg Φ700×1000）          0810

6．180KW高溫井式爐（1200℃ 2區 1.5t Φ1300×1000）          1004

7．240KW高溫井式爐（1200℃ 3區 3t Φ1000×2300）            1005

8. 200KW高溫井式爐（1100℃Φ2區.2t1000×1400）              1331

9. 1200KW全纖維高溫井式爐（1050℃12區60tΦ3000×12000）     1362

10.1000kw高溫井式爐（1100℃ 8區100t φ1600×10000）           1480

11. 160kw高溫井式爐（1100℃ 2區1.5tφ1150×1400）           1498

12. 1100kw高溫井式熱處理爐（1100℃ 8區35t φ2300×12000）     1537

13. 1000kw高溫井式熱處理爐（1100℃ 8區35t φ1800×12000）            1538

低溫井式爐部分案例 :



技術參數;                                                     檔案號

1.288KW井式回火爐（650℃ 4區 10t Φ3500×1500）                0262

2．180KW井式回火爐（300℃ 6區 10t Φ5000×800）                0266

3．280KW可控氣氛井式回火爐（Φ950×5200）                       0280

4．75KW井式回火爐（850℃ 3區 Φ1100×900）                     0336

5．90KW井式回火爐（850℃ 2區 Φ1050×1200）                    0356

6．360KW井式回火爐（650℃ 6區 10t Φ5000×800）                0484

7．150KW井式回火爐（850℃ 2區 2.5t Φ1500×1700）              0698

8．130KW井式回火爐（600℃ 3區 Φ1000×2900）                   0765

9.  120KW井式回火爐（850℃ 2區 2.5tΦ1450×1900）              0832

10．150KW井式回火爐                                             1083

11 180KW井式回火爐（650℃ 3區 3t Φ900×3000）                 1115

12. 240KW井式回火爐（700℃ Φ1500×4000）                       1367

13. 135kw井式回火爐（2區650℃φ1600×1600）                    1382

14. 160kw井式回火爐（4區680℃φ950×3600）                     1391

15.  160kw井式回火爐（2區650℃φ1800×1500）                   1394

16.  140kw井式回火爐（3區700℃φ1500×1800）                   1396

17. 60kw井式熔鉛爐（1區800℃φ380×1200）                      1398

18.  40kw井式打鉛爐（1區800℃φ380×750）                      1399



注:可按用戶需求設計制造！
