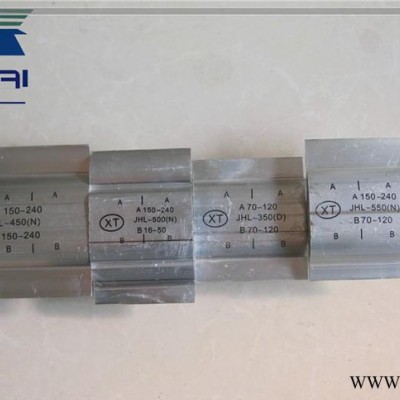

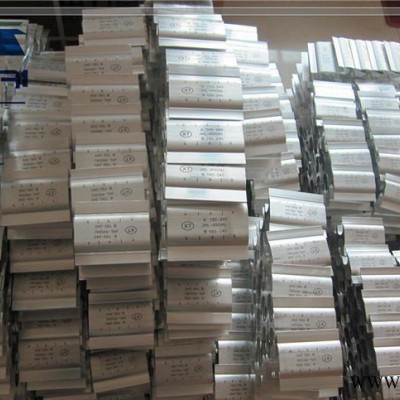

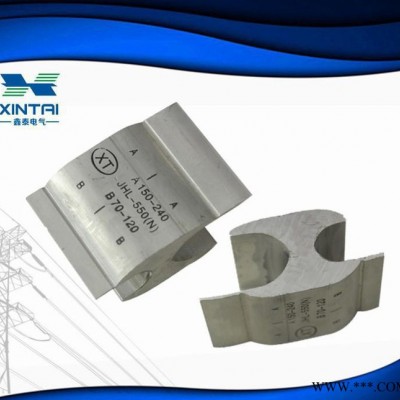

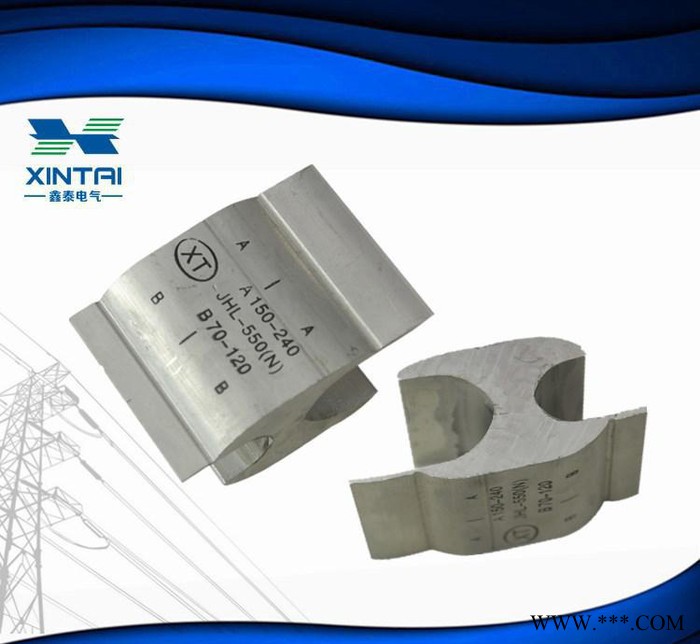

鋁制H型線夾/五種型號線夾配套兩種線夾護套/銅鋁線夾/連接線

用途

     H型線夾適用于架空高壓及低壓電力線路桿塔的跳線、分支線、引線、接戶線、進屋線等導線壓接連接。H型鋁壓接套管系純鋁制造成型，線鉤灌有防氧保護油，適合于鋁導線對鋁導線、鋁導線對銅導線之間壓接連接，具有一體成型全面包裹導線、導電性能**、電流分布均勻、溫升低、節能等特點。

、安裝說明

   1、檢查接線種類、線徑、截面，選用合適的H型壓接線夾。

   2、切記選用合適的壓接工具及壓接模具，導線壓接部位，壓接前應以鋼絲刷刷干凈。

   3、整理導線，避免彎曲、脫股、損壞等情形，線尾整修后用熟料帶綁固。

4、將壓接夾型號指定壓接模具套入壓接工具內。

   5、將導線套入H型壓接夾之合適線鉤，線夾外側導線留20-30mm，并彎曲H型壓接夾兩側旁蓋，遮蓋導線。應注意壓接后銅導線在鋁導線下方。

   6、使用壓接工具，對準方向，按外盒上的壓接工序說明，由中央向兩側依序壓接，按指定壓接順序及壓接次數壓接。凡需壓接三次或三次以上的，均需自中內分別向兩端完成，依序一左一右向末端壓接。

   7、目視檢視壓接成果。

8、絕緣線壓接完成后，尚需以絕緣膠帶做包覆處理。

四、H型壓接線夾與傳統線夾比較

1、適用范圍：

※可壓接導線：銅-鋁、鋁-鋁、銅-銅。

※可壓接同線徑，異線徑導線。

※導線線徑不規范，亦可適用。

2、材料與結構設計

※一體成型全面異線覆蓋。

※品質保證。

※導電性能**，電流分布均勻，溫升低。

※無腐蝕的問題。

三、施工

※重量輕（H型線夾重量比并溝線夾重量=1:8.836）。

※規格少，攜帶方便，減少施工人員勞動強度。

※施工工時少，帶電作業方便。

※施工品質（液壓鉗）。

※不需要涂防氧保護油。

4、效益：

※H型鋁線夾僅需6個規格**可以滿足16～240mm2所有鋁導線及銅導線的壓接使用。

※防止電力線路斷線的停電事故，減少供電“少供電量”損失。

※施規范簡化，金具材料準備方便。

※減少線路中電能損耗。

※減少運行檢修費用。

※壽命長，耐久性持久

五、H型壓接線夾絕緣護罩與施工工具
