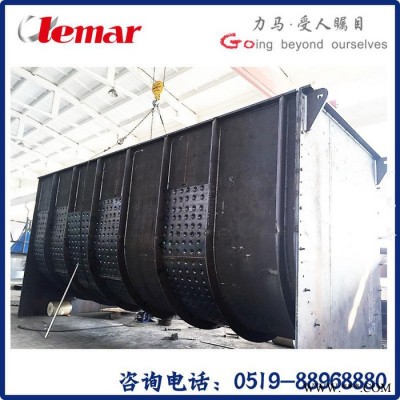

常州力馬-KJG-120含有銅、鎳等重金屬電鍍污泥雙槳葉熱干化機、14T/h污泥干化

14T/h污泥干化機

客戶提供的參數及要求

1、物料名稱：污泥

2、初 水 份：80%

3、終 水 份：55%

4、處 理 量：14T/h

5、熱    源: 蒸氣（0.7～0.8MPa飽和蒸氣）

6、設備材質：物料接觸不銹鋼

7、干燥方法：槳葉干燥

8、安    裝: 室內

9、電    源: 380V   50HZ   三相四線

設備工藝計算

1、處理量：W處=14000kg/h

2、水分蒸發量:ΔW=W處×（ω1－ω2）/（1－ω2）＝7778kg/h

 3、當采用0.7～0.8MPa的飽和蒸氣作為熱載體,根據經驗，在攪拌狀態下，取入口側接觸傳熱面的物料床層t1=20℃，出口側溫度取t2=90℃，假定物料比熱Cs=0.4kcal/kg.℃.則蒸發水分所需要的熱量Q1=5327930cal/h,產品升溫所需要的熱量為:Q2=239832kcal/h.

4、取干燥過程中的熱損失為10%,則干燥所需總熱量為Q=6124538kcal/h.

5、干燥器選型：

1）求對數平均溫度差  Δtm=106.1℃

 2）傳熱面積   根據經驗，設備的平均傳熱系數K=140kcal/(m2·℃)，干燥器內物料填充率為85%，則所需傳熱面積A為 A=485.1m2

 3）選擇型號為KJG-100   傳熱面積100m2 ，5臺能滿足產量要求

 6、空氣耗量的計算:

空氣用量與排氣溫度和排氣濕度有關,排氣空氣要控制不會在出口管 道及除塵器中結露,取露點溫度70℃,查空氣濕度圖飽和濕度Y2為0.275K****/kg.干空氣，吸入空氣的濕度Y1為0.01K****/Kg.干空氣則空氣耗量m=W/ Y2- Y1=29351Kg干空氣/h由于蒸發水份較多，為防止在干燥器內局部結露，將空氣加熱至110℃，所需的熱量為：Q3=774866kcal/h選用換熱器面積為:F=750m2

以下是單臺KJG-100設備配置清單

單臺槳葉干燥設備技術參數

1、型號：KJG-100

2、干燥面積：100m2

3、有效容積：8.4m3

4、主機轉速：5～10rpm

5、脫水能力：～1555.6kg/.h

6、產    量： 1332.4kg/.h

7、主機外形尺寸：10000（長）X2900（寬）X2400（高）

8、裝機功率：68kw     耗電量：54kw/h

9、蒸氣耗量：～2000kg/h（0.7～0.8MPa飽和蒸汽）
