鑫誠牌YWJC系列 冷軋機排煙系統配套 油霧凈化機 油霧過濾器

冷軋機排煙系統油霧凈化機

1.《中華人民共和國環境保護法》；

2.《中華人民共和國大氣污染物防治法》；

3.《大氣污染物綜合排放標準》（GB16297-1996）；

4.甲方提供的有關資料。

根據貴方提供的基礎資料及治理要求，結合我公司在油霧煙氣領域的技術優勢和成功經驗，特選用YWJC-03型油霧器，可確保生產過程產生的油霧得到有效凈化，實現達標排放。

根據甲方軋機排煙系統資料，煙霧是由冷軋機冷卻（浮化油）鋼板時產生的油霧，油霧中帶有油及部分水蒸汽，本方案確定設計參數如下：

1. 風量： 30000m3/h；

2. 溫度：200C～400C；

3. 濃度：油煙30～100mg/ m3；

4. 凈化效率：≥95%

5．處理后的含油濃度小于10mg/Nm3

6．噪音小于90分貝。

l  平整產生的油霧特點：

平整過程中用平整液作為冷卻液，平整加工中產生大量的油霧氣體（屬水溶性油霧），此類油霧的成份主要有三部分組成：部分是霧狀的浮化液，顆粒范圍在20um-3um之間，所占比例較大，占總油霧量的96%以上，第二部分是加溫后產生的水蒸氣，還有一部分是加溫后產生的氣溶膠氣體，顆粒范圍在0.01-5um之間，占總油霧總量的很小一部分，油霧溫度在60--80℃之間，濃度150-250mg/m3。

l  選用機械分離法：

 YWJC系列除油霧器采用多級機械過濾技術，科學的組合，模塊化的布置。分粗過濾和細過濾，過濾層立體結構布置。

   本法是把油霧煙氣直接導入機械式除霧器，除霧器內放置大量的金屬除霧網，通過氣流碰過濾絲網，把霧滴粘結下來，在過濾網內凝結成大油滴，然后在重力的作用下回流到集油盤中。該類除霧器采用專用的微米級該網過濾器能有效的處理3um以上霧滴。由于是純機械式的過濾，設備運行穩定可靠，適用于油霧量大，長時間工作的場合。適合于各種水溶性、純油性油霧的回收處理。

l  設備選型：

A、設計風量為30000 m3/h，煙氣溫度為200C～400C，濃度為30～100mg/ m3。

根據生產廢氣的總體通風量、排放濃度和溫度等設計參數，設置一套YWJC-05型除油霧器，可確保生產過程產生的油霧得到有效凈化，實現達標排放。

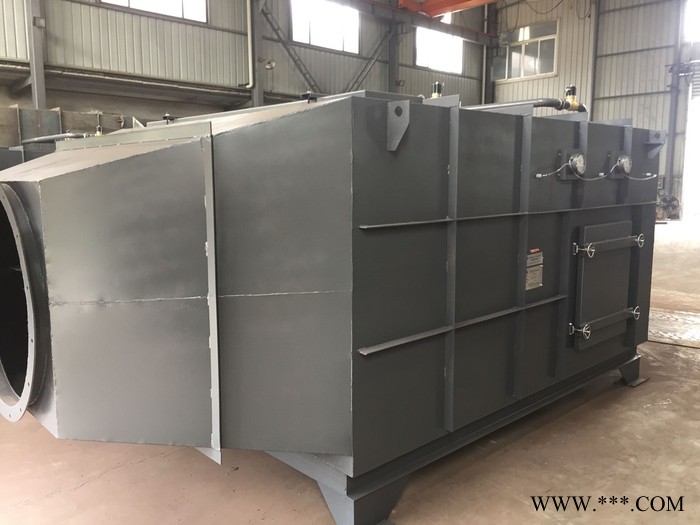

鑫誠YWJC系列除油霧器是我公司在引進韓國主體技術并進行了廣泛的調查研究和實踐應用的基礎上，選用美國技術的優質機械除霧器，經過精心設計、成功開發出其凈化效率高、能耗小、運行成本低的高性能油霧煙氣凈化設備，除油霧煙氣效率達到95%以上，是級重點新產品，并獲得三項成果。

l  鑫誠YWJC系列除油霧器說明

1. 工作原理：

YWJC系列除油霧器采用多級機械過濾技術，科學的組合，模塊化的布置。

油霧廢氣進入過濾器后，先進入10um級的過濾裝置，濾除10um以上的顆粒及油霧，此級過濾的油霧量最大，然后進入5um級的過濾裝置，濾除5um以上的油霧顆粒，之后再進入3um級的油霧過濾裝置，經過這三級過濾后，可以很好去除廢氣中的油霧，收集效率達到95%以上。三級過濾網捕集的油霧在過濾網上聚積后，回流到積油盤中。隨著使用時間的增加，在三級油霧過濾網上會沉積部分油霧及灰塵，設備在各級過濾裝置上設置有清洗系統，由PLC控制多個電磁閥，用蒸氣對過濾層進行逐塊清洗。清洗的方式分為定期清洗或壓差控制清洗。（清洗時必須停機）。

設計過濾流速：1.97m/s

濾層結構形式：分粗過濾和細過濾，過濾層立體結構布置。

過濾網的使用周期為4-6年，根據用戶實際使用情況而定，有的則達10年以上。

2、設備維護：

定期清洗：根據使用情況設定清洗周期（一般推薦一個月清洗一次，或根據實際情況定），只需按下按鈕，PLC控制多個電磁閥自動完成清洗。

壓差控制清洗：差壓值確定一般是空負荷運行時風阻+500Pa,待達到差壓值時設備預警（反饋一個開關量），這時再按下按鈕，PLC控制多個電磁閥自動完成清洗。

3、廢油的回收處理：

除油霧器收集的油水，通過簡單的油水過濾裝置過濾后，可以回收使用，或直接排入集水坑，亦可按用戶根據實際情況而定。

4. 適用場合:

各種水溶性油霧回收

用平整液作為冷卻液的油霧

l  治理方案說明：

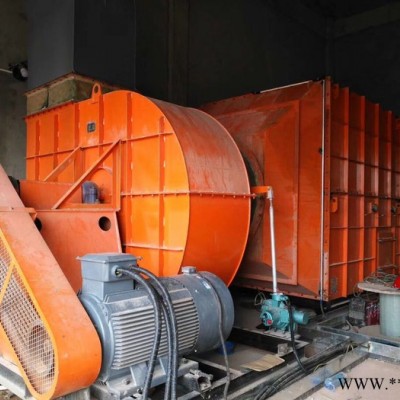

油霧由集煙罩收集通過管道送入除油霧器，由風機提供動力。凈化的主要工藝采用機械分離除霧技術，具體見工藝圖。詳細方案見后圖。

l  主要設計參數：

A、除油霧器

1. 處理風量：30000m3/h

2. 廢氣含油濃度：30-100mg/ m3

3. 廢氣溫度：20-40℃

4. 排氣筒高度：≥25m

5. 總凈化率：≥95%

 6．處理后的含油濃度小于10mg/Nm3

7．噪音小于90分貝。

l  現場安裝條件：

工業蒸汽：4-6kg/cm2，DN50

電源：220V，4KW
