12米剪板機 做路燈桿用剪板機 能剪12米的剪板機 做路燈桿路燈塔用剪板機 中機牌可移動式剪板機

產品類型	全新
動力類型	液壓
工作形式	鍛壓
剪切角	8
控制形式	人工
類型	剪板機
適用范圍	專用
售后服務	整機保修一年
原理	冷成型
重量	13500kg
主電機功率	18.5kw
是否庫存	是
適用行業	通用
作用對象材質	金屬
剪切次數	12-25次/min
品牌	中機牌
型號	QC11Y
可加工尺寸	4000mm
滑塊行程調節量	6mm

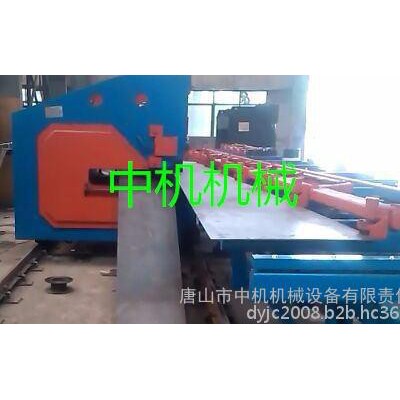

船板專用數控可移動式剪切生產線

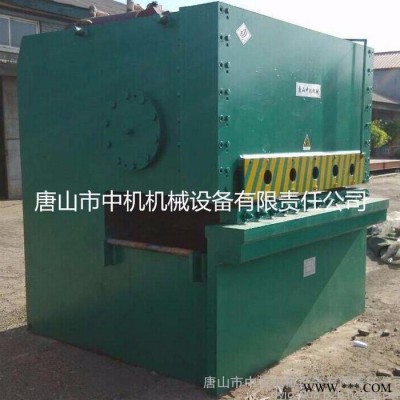

第一部分：深喉口剪板機

技  術  參  數

序號	名稱		單位	數值
1	可剪切最大板厚		mm	30
2	可剪切最大板寬		mm	2000
3	被剪板料抗拉強度		N/mm2	450
4	剪切角		。	3
5	喉口深度 工		mm	1000
6	行程次數（約）		min-1	10-18
7	刀片長度		mm	2300
8	工作臺離地面高度		mm	1100
9	主電機	型號		Y200L1-4
		功率	kw	22
		轉速	r/min	1440
10	軸向柱塞泵	型號		80MCY14-1B
		流量	L/min	80
		壓力	Mpa	31.5
11	外形尺寸	長	mm	2850
		寬	mm	2100
		高	mm	2200

機器的主要用途、性能和特點：

本機器主要用于剪切厚度為8－30mm、寬度≤2000mm的鋼板。

被剪切板料抗拉強度450N mm2為準，如需剪切其它較高強度的板料時，應相應減薄被剪板料的厚度。

本機器采用鋼板焊接結構，力油由液壓傳動，氮?dú)饣爻谈谆爻蹋ぷ髌椒€(wěn)可靠，機器體積小，重量輕，剛性好。

系統所需的壓80MCY14-1B軸向柱塞泵供給，系統的最大工作壓力為31.5Mpa，上刀架的回程由氮?dú)飧讈?lái)完成。

性能特點：

    1、主機采用全鋼板焊接，永無變形及撕裂。設備在工作時無需水泥基礎固定，可隨時更換工作場地。彌補了目前國內鍛壓機械行業空白。

    2、進行剪切工作上刀架與動力主油缸無任何運動關節，永無損壞。

    3、設備無需人工加潤滑油，本機設有自動潤滑系統。減少維護時間、修理時更加便捷。

    4、整機液壓系統只采用一只電磁溢流閥用以控制卸荷起動及系統安全，使操作更方便、維護無煩惱。

    5、配備氮?dú)饣爻唐鳎股系栋逋瓿杉羟锌焖購?fù)位。

6、四刃口矩形刀片，翻轉使用四次后，可重磨再次使用，降低生產成本。

產品優勢特征：

重型剪切機：剪鋼板厚度30mm-120mm，剪板寬度230 mm-2500 mm，使用于將各種板材加工、剪切成各種規格的材料,特別對利用稀有金屬板材，棒料(如：鈦板、鈦棒、鎳板、鈮板等)；拆船廠的船板；汽車的板材的加工更為適用,可完全替代火焰切割，降低加工成本。在同行業同類產品中具有低價格、低能耗、高效率等優勢。同時后擋料架具有自動避讓功能、開機時自動加油潤滑、工作時無需水泥基礎固定，可隨時更換工作場地靈活做業。彌補了目前國內鍛壓機械行業空白。

應用領域：

產品廣泛應用于有色金屬加工行業、鋼鐵行業、鋼結構行業、建材行業、船舶行業、汽車行業、廢鋼鐵回收等金屬剪切行業。

第二部分：自動送料機

唐山中機產品的關鍵元器件全部采用進口，如數控系統、伺服電機、編碼器、直線導軌、滾珠絲杠、液壓元件、氣動元器件等均采用國外知名公司的產品，使產品的加工精度達到了行業的領先水平。

性能特點：

1、可代替火焰切割；等截面、變截面均能加工生產。變截面的可變范圍：2.3米以內任意變截面；比如變截梁里面用的腹板等。 (最厚可剪切到Q235B30mm以下的鋼板）。長度：目前最長可加工生產到12米；

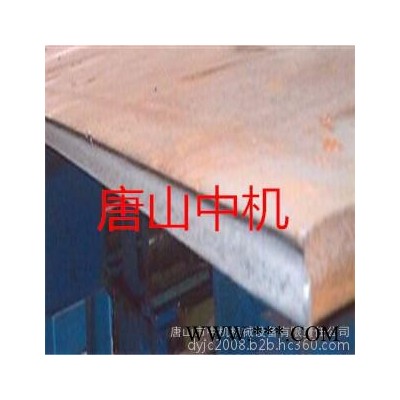

2、火焰切割的每噸成本需要100元左右。這種加工方法的每噸成本只要5元左右！而且加工尺寸精準、節能（無割渣，無氧化層、氧化皮，無需再清割渣）、效率高、無需矯正，直接進入拼焊工序。

3、TSZJ系列數控高速節能鋼板分剪機能讓30mmm以下鋼板加工成本降低90%左右，真正的高效率，低能耗。

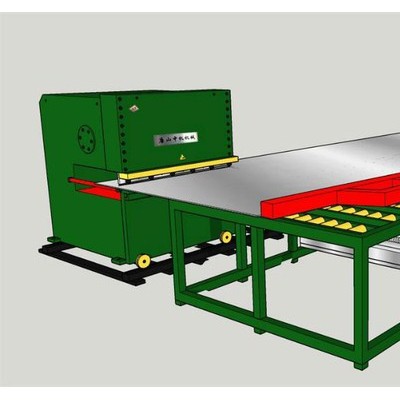

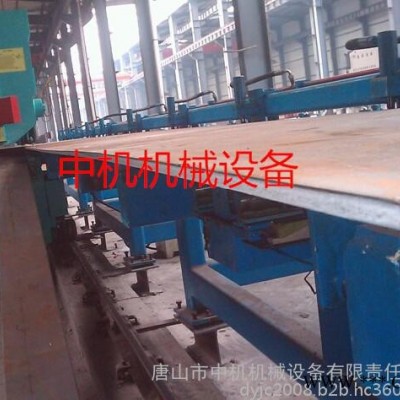

4、剪板機自動送料機（重型）

5、如加工板料為12000*2300mm，最大厚度30mm，送料板材的重量約1－7噸左右。為了保證設備的運行精度和穩定性，故剪板機前置送料機做加重處理并且平臺使用滾輪支撐。

6、有效行程為12000mm，上平臺寬度2500mm

7、我公司生產的數控剪板前送料機是結合市場需求而研發的一種剪板機自動送料裝置，可適用于數控剪板機、液壓剪板機及老式機械剪板機。該設備大大緩解了工人勞動強度，而且剪板機一直以來被詬病的后擋料裝置調整復雜問題得到了徹底解決；送料精度高，設備運行精度≦0.2mm；可實現同一張板材多種型號裁剪，極大優化了生產靈活性。

8、送料方式：

夾鉗橫置（推薦）。使用高功率伺服電機，使用滾珠絲杠驅動，直線方軌定位。雙邊驅動。有效行程為2--4米，系統控制進行往返送料。

夾鉗縱置。使用高功率伺服電機，搭配減速機、齒輪齒條，進行一次夾料一次送料完成。

9、主要配件：

控制系統： 自行研發工控機系統 (升級方便 功能更強)

伺服系統： 伺服電機4kw 兩臺

驅動方式：伺服電機（減速機）搭配高精密滾珠絲杠驅動。

定位方式：直線方軌45mm四支底座：焊接加強底座（最大支撐重量7*1.3=9.1噸）

9、夾鉗及壓料裝置：重型夾鉗兩套（做特殊減震處理）

10、該機支持一張板裁剪多種尺寸功能。

11、該機可以剪切出任意角度的梯形板。

更多詳細產品信息，請參閱我們的產品樣本或登錄我們的網站進行更深入的了解。謝謝
我公司網址：//www.zjjx9.com
尊敬的用戶，我們的銷售人員會根據您的具體使用情況，加工材料的不同和您對技術的要求為您提供重型剪切機的型號、報價以及更詳細的介紹。如需了解詳情，請致電0315-2378066/13012195171  銷售部 唐經理。
