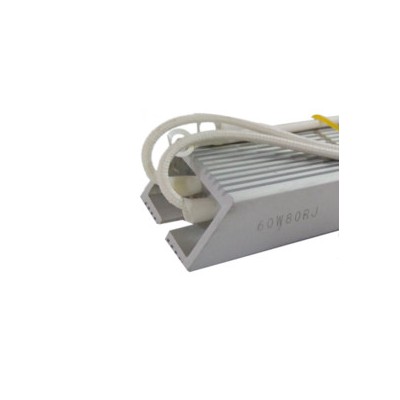

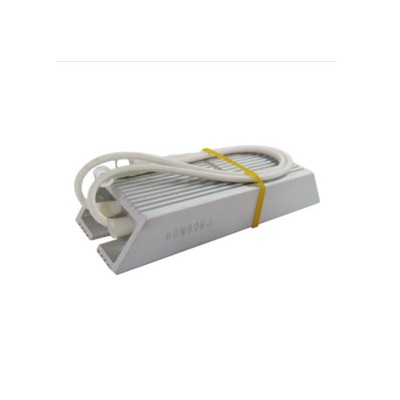

再生電阻 制動電阻 剎車電阻 鋁殼電阻50W60W80W100W120W150W 梯形鋁殼電阻

■ 產品特點

1、電阻芯采用耐高溫陶瓷扁管，依據殼尺寸來定陶瓷基本尺寸。
2、電阻絲采用**電熱合金絲均勻繞制，依據阻值大小來定合金絲牌號與型號。
3、密封材料：兩端用水泥沙樹脂漿料（電子絕緣材料）密封，水泥料半干時再用鋁板壓緊封口，使鋁板與水泥料融為一體，防止漏沙。
4、外殼：采用**工業型6063鋁材，鋁外殼經過陽極氧化為霧銀色，也可以根據客戶需求采用噴砂或拉絲處理。
5、引出線采用UL AWM3122白色紡織硅橡膠高溫線（常規耐溫200度，耐溫250度），配線標準如下：
1）、150W至600W（含）及額定電流8A（含）以下配國標1.3平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為65/0.16mm，線外徑為2.7毫米）。額定電流10至20A配國標2.5平方白色編織硅橡膠高溫線（高溫線型號：VDEH05SJ-K，線結構為51/0.25mm，線外徑為3.65毫米）。額定電流25至35A配國標4平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為56/0.30mm，線外徑為4.3毫米）。額定電流40至50A配國標6平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為84/0.30mm，線外徑為5毫米）。
2）800W至1200W（含）及額定電流10A（含）以下配國標1.5平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為30/0.25m，線外徑為3毫米）。額定電流10至20A配國標2.5平方白色編織硅橡膠高溫線（高溫線型號：VDEH05SJ-K，線結構為51/0.25mm，線外徑為3.65毫米）。額定電流25至35A配國標4平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為56/0.30m，線外徑為4.3毫米）。額定電流40至50A配國標6平方白色編織硅橡膠高溫線（高溫線型號： UL AWM3122，線結構為84/0.30m，線外徑為5毫米）。
6、引岀線也可采用UL 1322編織鐵氟龍高溫線（常規耐溫200度，耐溫250度）
7、接線端子，采用冷壓式全銅端子，分為RV系列（0型端子）、SV系列（開口端子）、FD系列（插簧端子）、DBⅤ系列（扁插端子）、RNB系列（圓形裸端子）等等，配型標準如下：
1）、國標1.3至1.5平方線：RV1.25-4mm、RV1.25-5mm、SV1.25-4mm、SV1.25-5m、SV1.25-6m、RV1.25-8mm、FD2-250mm、FDD2-187m、DBV2-14mm九種任選一種。
2）、國標2.5平方線：RV2-6m、RV3.5-6m（黑色套，厚度0.6mm）、RV3.5-6mm（黑色套，厚度國標1.0mm）、FDD2-250mm、FDD2-187mm、DBV2-14mm六種任選一種。
3）、國標4平方線：RV3.5-6m（黑色套，厚度0.6m）、RV3.5-6m（黑色套，厚度國標1.0mm）、RV5.5-8mm（藍色套，厚度0.8mm）三種任選一種。
4）、國標6平方線：RV5.5-8mn（藍色套，厚度0.8mm）、RNB8-8mm（圓形裸端頭，厚度國標1.2mn，用8-10藍色護套）兩種任選一種。

■ 規格尺寸和技術指標

◆ 規格尺寸尺寸單位：mm

*備注：尺寸僅供參考，具體尺寸和選型需咨詢。阻值允許偏差（%）：±5% ±10%，耐電壓（V）：2000。

■ 產品降功耗曲線圖

■ 客戶選型 例如：RXLG 200W 50Ω ±5% ,型號：RXLG-200-50RJ-L；低電感，在型號中加入字母N，例如： N RXLG-200-50RJ

■ 電阻使用建議

◆電阻在使用電路中留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。

◆電阻在使用過程中不能超過電阻的使用電壓，例如電阻1/4W 10K的使用電壓為：V= 20.25*10000 =50V，不是4.0中的250V?；蛘?/4W 1M ，計算V= 20.25*1000000 =500V，此時的使用電壓為4.0中的250V，而不是計算得到的500V，取兩者中的較小值。

◆電阻使用需配套相應的散熱板，否則功率會達不到相應的要求。
