全自動高速分切機，中心表面卷取分切機，高整齊度分切機，速度快

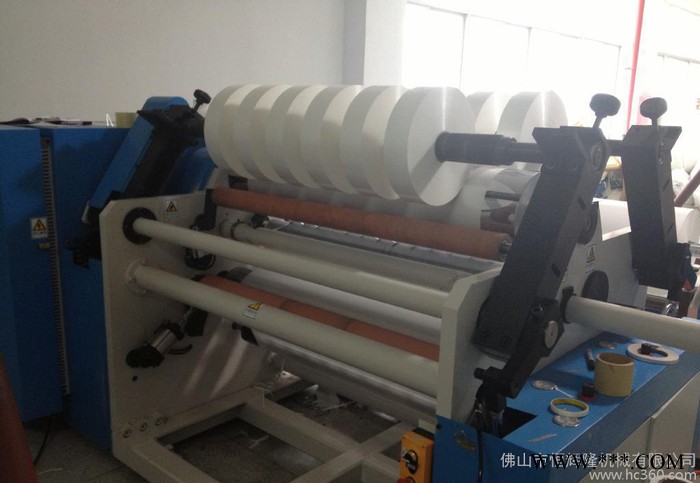

      HHL-SE1300S型高速分切機技術配置

一、概述

     HHL-SE1300S型高速分切機，設備主要適用于薄膜材料的分切復卷設備。該機的放料架與收料架均采用獨立收放卷控制張力。并配有光電自動跟蹤糾偏系統，收卷采用中心表面摩擦收卷。該機速度快，能耗低。

    本機由膜放卷單元、在線分切單元、收卷單元、電氣控制系統及相應氣動控制儀表等組成**次的硬件、完善的軟件配置，滿足國情的性能和合理價位。采用先進的“集中式數控系統”，具有自動化程度高、功能齊全、性能定可靠、操作簡便及生產效率高等優點。

本機型顯著特點：

⊙**高機械速度：       310m/min

⊙放卷采用超低摩擦氣缸擺動輥檢測，具有高精度高靈敏度的張力控制。收卷采用高精度張力檢測器，具有高精度高靈敏度的張力控制。

⊙異地加減速及速度自動控制，加減速張力穩定。

⊙采用日本三菱Fx3U系列PLC集中控制、彩色人機界面漢顯操作系統。機、電、光、氣一體化設計，具有完善的安全保護功能。

二、主要性能

主 要 技 術 參 數

⊙基材寬幅：                                                    1250mm

⊙整機機械總功率       ：                                ~11kw

⊙分切卷取邊緣整齊：                                    ±1mm

⊙分切速度：             5-310m/min（分切速度取決于所用基材的特性、厚度均勻性、特性及其它）

⊙機械速度：                                                    310/min

⊙分切方式：                                         平刀分切

⊙驗收速度：        透氣膜280m/min

⊙分切基材寬度：   1250mm

⊙收放卷**大直徑： Φ800mm

⊙紙筒**大長度：   1250mm

⊙紙筒規格：       內徑Φ76mm×外徑Φ92mm

⊙收放卷氣脹軸外徑：Φ74mm

⊙導輥長度：       1350mm

⊙分切有效寬度：   1250mm

⊙張力控制范圍：   3~20kg/全幅寬

⊙張力控制精度：   ±0.5kg/全幅精度

三、主要配置清單

⊕張力系統：         進口器件，自主研發

⊕可編程控制器：   日本三菱Fx3U系列

⊕DA及AD模塊：   日本三菱Fx3U系列

⊕人機界面：        臺灣（彩色7.寸）

⊕主機驅動器：      2.2KW AC Motor

                         日本安川2.2KW高性能矢量變頻器

⊕收放卷驅動器：高性能西門子變頻電機

⊕超低磨擦氣缸：     超低磨擦氣缸

⊕精密調壓閥：       精密調壓閥

⊕其它氣動元件：     臺灣Airtac氣動元件

⊕鋁導輥：           祥泰低啟動轉矩精密硬面鋁導輥

⊕低壓電器：         國內**
