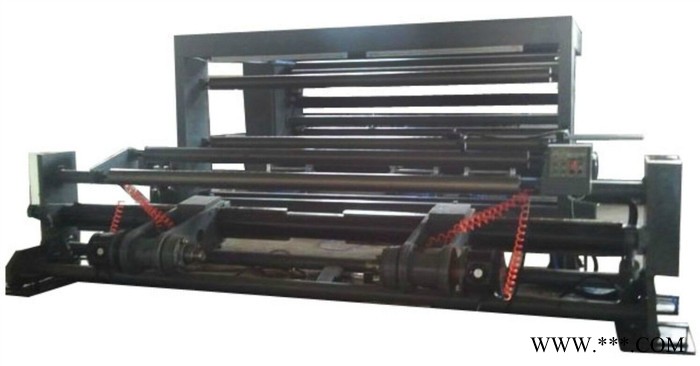

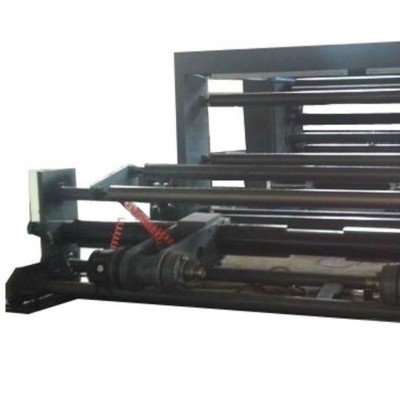

嘉東機械分切機 高速分切機 分切機

最大原料寬度	1300（mm）
最大原料直徑	800（mm）
最大收卷直徑	800mm
產地	浙江溫州
分切速度	80（m/min）
外形尺寸	110*75*95cm
用途	切斷
種類	切條機
重量	300kg
總功率	8kw
品牌	嘉東機械
加工定制	是
收卷軸	總張力氣脹軸

紙張分切機編輯 本詞條缺少概述、名片圖，補充相關內容使詞條更完整，還能快速升級，趕緊來編輯吧！ 中文名 紙張分切機 廣泛用于 紙張加工界或印前印后 性    質 機械設備 功    能 分切 目錄

1概述

2性能及特點

3主要結構及其工作原理

4技術參數

5機器安裝及使用調整

6機器維護保養

7使用環境

1概述編輯 紙張分切機是將寬幅卷筒紙分切并復卷成寬度不等，直徑大小不等卷材的紙張加工設備。廣泛用于紙張加工界或印前印后的機械設備。 2性能及特點編輯 1.紙張分切機是采用PLC和觸摸屏控制，磁粉離合式張力控制，中心卷取方式. 2.主機是采用變頻調速.可以自動計米、報警停機.張力數字全部顯示在觸摸屏上面. 3.放卷采用光電自動糾偏（或超聲波糾偏）修正紙張邊整齊，使不規則的材料能正常分切. 4.圓刀縱切，廢邊自動排放裝置. 紙張分切機 5.手動（或氣動）上料 放卷軸配錐套式氣脹軸（3〞或6〞）. 6.收卷采用A、B軸（氣脹式）. 3主要結構及其工作原理編輯 紙張分切機由機架、傳動系統、收放料機械及張力控制裝置、牽引構件、分切支架、廢料收卷與排放裝置等組成。它是將原材料分切成若干條獨立單元，其工作原理是將原材料固定在放料上（見左圖）放料軸的一端裝有磁粉張力控制器來恒定原材料所需的張力，再經過一對橡膠輥來牽引原材料，經刀片切割成若干條。再經過各導輥導引至A、B收卷軸進行收卷成品。它的傳動由主電機帶動牽引橡膠輥及收料軸同步運轉而達到牽引走料及成品收料的目的。 1.機架與傳動系統：機架由左右墻板與撐擋以及放料機械組成.傳動系統主要是用來牽引原料、收卷成品，它是由變頻無級調速電機將動力通過電機V型帶使牽引膠輥運轉，主牽引膠輥與從動牽引膠輥緊貼而同步運轉牽引原料行走，通過主動牽引輥帶動下圓刀軸同步運轉而達到更好的分切要求，通過下圓刀軸帶動收卷A和收卷B進行同步運轉，從而達到收料的目的。 2.收料機構及其張力裝置：收料機構主要有鏈條、同步輪、磁粉離合器、以及氣脹軸等機件組成.由一個單獨電機控制兩根收卷軸運轉，只要調節磁粉離合器的電流，即可改變收料軸的張力大小。 3.牽引構件：牽引構件主要有一對牽引膠輥和若干條硬質氧化過的鋁輥組成，起到牽收原料行走供成品收卷用.它的動力來源于電機通過V型帶傳遞給主動牽引膠輥使其運轉。 4.分切刀架：分切刀架有圓刀分切、.操動手柄通過平面凸輪能使圓刀作微量的軸向移動調節圓刀刃口與墊套凹槽的剪切間隙。 5.廢料收卷與排放：廢料通過風管利用鼓風機的風力排放出去。 6.放料機構及自動糾偏：放料機構主要有放料軸，支撐塊，氣缸，底座，左右移動座等組成自動糾偏裝置：有光電開頭、糾偏導輥、左右支架、糾偏移動板，滾珠螺母和絲桿，同步電機及左右限位開關組成。 4技術參數編輯

型 號	JT-SLT-1300	JT-SLT- 1600	HHJX- 2100
放卷**大寬度	1300mm	1600mm	2100mm
放卷**大直徑	Φ1500mm	Φ1500mm	Φ1500mm
收卷**大直徑	Φ1000mm	Φ1000mm	Φ1000mm
分切**小寬度	20mm	20mm	20mm
紙軸芯尺寸	3"或6"（根據客戶需求）
分切速度	10-300m/min（視材料不同而定）
裁切精度	±0.15mm （視材料不同而定）
整機功率	21kw	26kw	41kw
適用電源	380V/50Hz	380V/50Hz	380V/50Hz
機器重量	3000kg	4000kg	5000kg
外形尺寸（mm)	3550x4050x2200	3800x4050x2200	4050x4050x2200

5機器安裝及使用調整編輯 機器開箱后應檢查機器完整性，檢查運輸中有否損壞等現象，檢查無損后便可在平整堅實的基礎上安裝校正水準.機器安裝校準水平后，全面檢查各機件是否完整無損，各聯接螺栓是否擰緊可靠，活動機件是否靈活，然后在各潤滑部位加注相應的潤滑油，檢查加油完畢確認無誤后方可開機，開機前首先仔細閱讀隨機附帶的說明書.開起時先慢速運轉，等一切正常后慢慢提高分切速度直達到正常。 6機器維護保養編輯 為使機器正常工作，分切出高質量的成品，應不定期地檢查機器各部位的情況并各潤滑點加油。 7使用環境編輯 設備使用環境的好壞直接影響電器及零部件的特性和使用壽命，安裝設備的環境應： 1.室內通風良好。 2.環境溫度—10℃+40℃。 3.盡量避免高溫多濕，濕度小于90%RH，無雨水滴淋。 4.避免陽光直射。 5.無易燃，腐蝕性氣體和液體。 6.安裝基礎固定無震動。 7.無電磁干擾，遠離干擾源。
