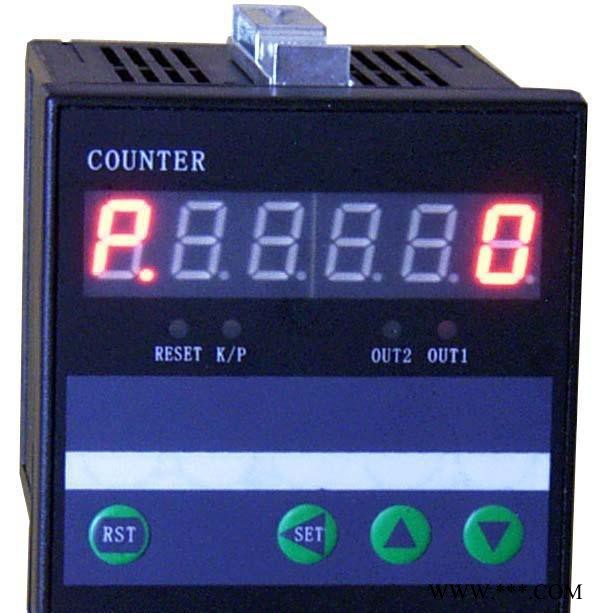

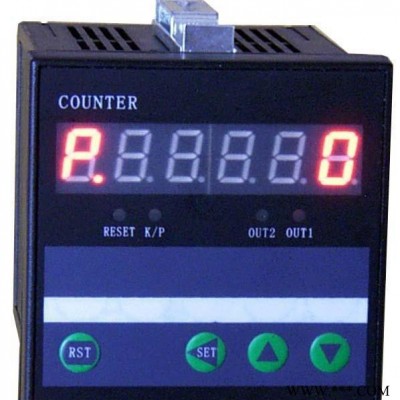

FQXT系列分切控制器應用于自動分切機，自動下料機，自動沖床等行業，可替代PLC進行簡單的工序。該表具有抗干擾、抗振動能力強，性能穩定、工作可靠。

兩路NPN型晶體管開漏輸出控制步進電機運動

 FQXT2升級產品有密碼保護和倍頻，參數恢功能，增強了抗干擾能力。
    PLS與DIR輸出對應連接步進電機驅動器的CP和DIR端子（有些是CW和CCW）
1組繼電器輸出 控制下刀切斷；

可定長定量分切控制，

可設定長度：
    長度設定范圍 0～59999(如Sd---0設定 10000 , 表示0段需要走動 10000單位)
脈沖比率可設定：
    計算方法為：段的長度值 = 實際脈沖數 * P-CoEF ；
    如 設定為0.5表示 2個步進脈沖對應長度 1個單位；

脈沖輸出頻率（輸送速度）和方向可設定(nFnnnn 如1F5000,表示正轉,速度5000Hz)
輸出頻率范圍：6-5999Hz（電機高速時，注意加減速的設置）
方向設置：1  輸出脈沖、正向運動
          2  輸出脈沖、反向運動

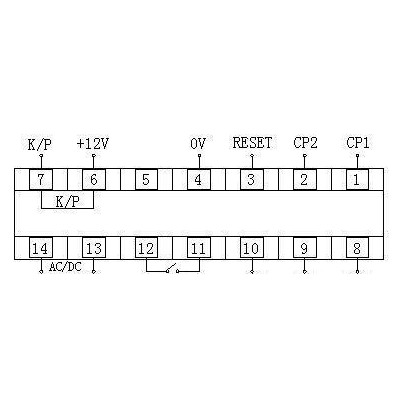

端子說明：
        K/P端子為自動/暫停端子：接+12V為運行，斷開暫停；所以要自動運行必須連接+12V；手動時自動運行暫停按儀表的“▲”“▼”鍵可點的步進電機走動；
       RESET端子為復位開啟端子: 控制運行與停止，接通 0V時停止，斷開運行，在停機狀態時會清零數量值；
       CP1和CP2為多功能控制端子：誤差校正輸入控制端（CP1用以消除積累誤差）；運行下一段輸入端（CP2接0V一次為一次觸發，運行一次下一段）；
       PLS和DIR為輸出端：選擇“CtrL-1” 時為CP和DIR 方式，PLS輸出脈沖數與CP對應，DIR輸出控制方向與DIR對應；選擇“CtrL-2” 時為 CW和CCW 方式，PLS輸出正轉脈沖與CW對應，DIR輸出反轉脈沖與CCW對應。
       繼電器OUT1輸出端：繼電器1輸出控制下刀信號，控制下刀動作；

參數說明：
P-CoEF 脈沖比率：計算方法為：段的長度值 = 實際脈沖數 * P-CoEF ；
        如 設定為0.5表示 2個步進脈沖對應長度 1個單位；
dSP--x dSP—0:為顯示分切數量;dSP—1:為顯示長度值;
CP2--x CP2—0:表示內部繼電器延時觸發;CP2—1:表示上跳沿觸發;CP2—2:表示下跳沿觸發;
CtrL-X Ctrl—1:輸出控制模式為 CP和DIR 方式，PLS輸出脈沖數與CP對應，DIR輸出控制方向與DIR對應。
        Ctrl—2:輸出控制模式為 CW和CCW 方式，PLS輸出正轉脈沖與CW對應，DIR輸出反轉脈沖與CCW對應。
CP1-xx CP1-2為色標傳感器功能開；每個送料過程的**個探測脈沖輸入時裝入一個位置修正值，
            用以消除積累誤差，根據有無探測輸入可以知道有無原料。
 CP1-1為傳感器功能開；每次探測脈沖輸入時裝入一個位置修正值（Sd---P值），用以消除積累誤差。
 CP1-oF為功能關(無色標傳感器)，對于不需考慮積累誤差的設備可以設定功能開關來屏閉此功能.
AC-XXX 加減速設定：表示為每走動 1步頻率變化xxx Hz；如AC-005 表示為 每走動 1 步頻率變化 5 Hz。
Sr—X.X 繼電器OUT1延時釋放時間：Sr--1.0表示繼電器OUT1吸合后延時1秒釋放。

Sd—SL  自動分切數量，自動定量分切；
Sd---P  修正值，色標傳感器探測到色標時**把修正值裝入，用以消除積累誤差；無色標傳感器時設定為00000；
Sd---0  為設定長度值，設定段的長度；如只用一段長度，可在“Sd---1”的段值數設定為00000**可結束后面的各段。
nFnnnn  為方向與輸出頻率設定標志，F前的n為方向設定：0-2；F后的nnnn為頻率設定：6-5999Hz

分切機系統-應用實例
