| 聯系熱線 | 135 0664 2389 |
|---|---|
| 別名 | 分切機 |
| 產地 | 浙江溫州 |
| 分切速度 | 100m/min |
| 類型 | 分切機 |
| 收卷直徑 | 900mm |
| 外形尺寸 | 1265*1030*600cm |
| 用途 | 切斷 |
| 種類 | 分切機 |
| 重量 | 1000kg |
| 總功率 | 0.75KW |
| 品牌 | 嘉東 |
| 加工定制 | 是 |
| 收卷軸 | 分張力氣脹軸 |
| 原料寬度 | 1000mm |
| 原料直徑 | 1000mm |
采購熱線 潘經理：135 0664 2389 歡迎咨詢洽談
分切機(四電機系統)技術參數
綜述：JD-DFQ1300D4-2型電腦控制高速分切機，主要用來分切真空鍍鋁膜、鐳射膜類薄膜等，具有自動化程度高，
生產效率高，產品精度高，無劃傷等優點。是一臺國內高水平的分切專用設備。
一、 技術參數：
1、 分切材料：真空鍍鋁膜、鐳射膜類，12u-150u主要分切包裝卷材
2、 原材料有效寬度：300mm-1200 mm
3、 收卷有效寬度：100mm-1200 mm
4、 機械速度：400m/min
5、 分切速度：350m/min（視產品材料工藝而定）
6、 放卷直徑：￠800mm
7、 放卷鎖緊： ￠3"、￠6"一體機械卡頭（無軸放卷）
8、 下收卷直徑：2X￠700mm
9、 收卷鎖緊：￠3" 、￠6"氣漲軸鎖緊
10、 主電機：5.5kw矢量變頻電機
11、 下收卷電機：2X5.5KW矢量變頻電機
12、 放卷電機：4KW矢量變頻電機
13、 廢邊風機：1.1KW三相電機（高壓型）
14、 傳動方式：同步皮帶及三角皮帶
15、 導輥：收卷￠100X1250 mm硬鋁合金鋁輥 HV700型，
放卷￠100X1300 mm硬鋁合金鋁輥 HV700型
16、 機械結構：鑄鐵及鋼板
17、 糾偏范圍：150mm 誤差±0.5mm
18、 整機功率：約21kw AC380V 三相五線制
19、 整機重量：約4500KG
20、 外形尺寸：3000mm(長)X2600(寬)X1400(高)
二、 配置：
1、 主控：日本三菱公司PLC及北京昆侖人機界面，具有計米自動停機，剩余量自動檢測，線速度自動調速。
2、 收卷結構：采用卸軸式，配3英寸、6英寸氣漲軸各2條
3、 收卷張力：采用2X5.5KW矢量變頻電機，安川變頻器及三菱PLC聯控，具有預張力系統，全自動錐度張力控制。
4、 放卷結構：采用無軸放卷帶液壓提升
5、 放卷張力：采用4KW矢量變頻電機，安川變頻器及三菱PLC聯控，具有預張力系統，全自動錐度張力控制
6、 主電機：采用三相交流5.5KW矢量變頻電機，安川變頻器驅動
7、 糾偏：采用臺灣普力源跟線系統
8、 執行及鎖緊：采用氣動方式
9、 牽引：采用S型牽引輥組
10、 低壓電器：采用國產名優及進口
11、 氣動元件：采用臺灣亞德客
12、 傳動：同步皮帶及扁平皮帶
13、 弧形展開輥：主動方式
14、 分切方式：擺壓式分切系統 配10套
15、 采用表面恒壓系統作收卷壓輥
16、 配自動錯邊裝置
三、 主要配置清單
| 產品名稱 | 規格型號 | 品牌 |
| 主控PLC可編程器 | | 日本三菱 |
| 觸摸屏 | PTC7026K | 北京昆侖 |
| 模塊 | | 日本三菱 |
| 電機 | 矢量型 | ABB |
| 變頻器 | 矢量型 | 日本安川 |
| 糾偏 | EPC | 臺灣普力源 |
| 氣動元件 | | 亞德客 |
| 滾動元件 | C3（動力級） | 日本NSK |
| 主動展平輥 | ￠120mm | 臺灣合資 |
| 氣脹軸 | ￠3″￠6″機械卡頭（放卷） | 臺灣 |
| ￠3″￠6″氣脹軸（收卷） | ||
| 同步皮帶 | | 中美合資 |
| 軟木貼 | | 德國產 |
| 同步皮帶 | | 中美合資 |
| 扁平皮帶 | | 中美合資 |
| 精密調壓閥 | | 日本SMC |
四、 商務報價
整機價位(含稅含運費)：28萬元(貳拾捌萬元整)

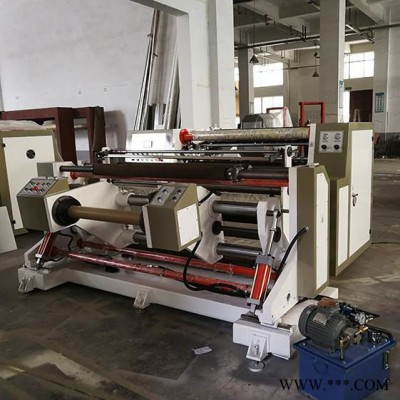

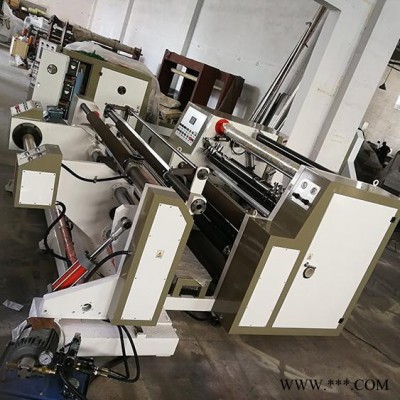

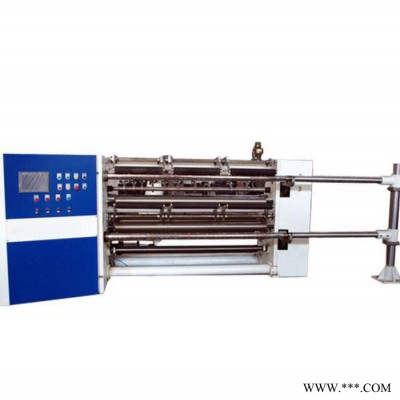

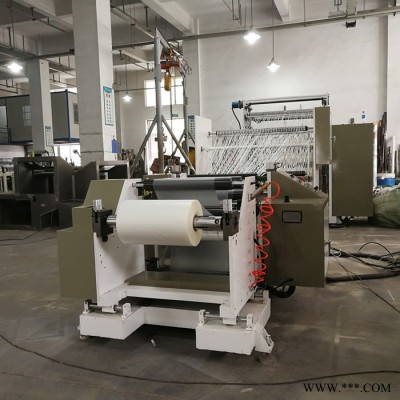

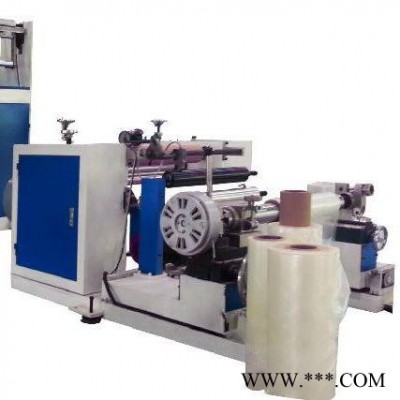

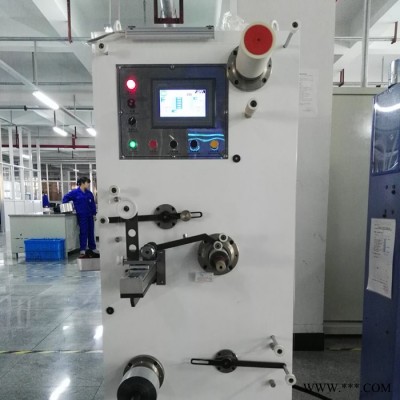

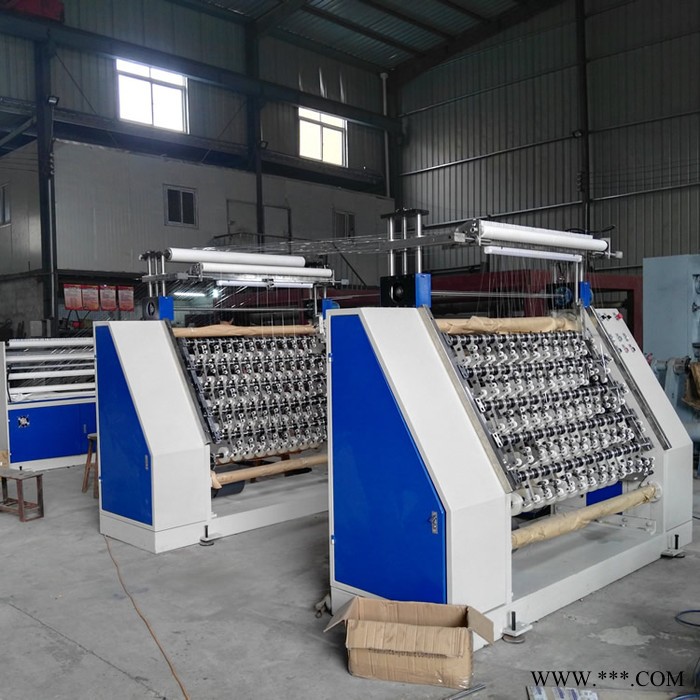

產品展示
