全自動噴油機介紹說明書

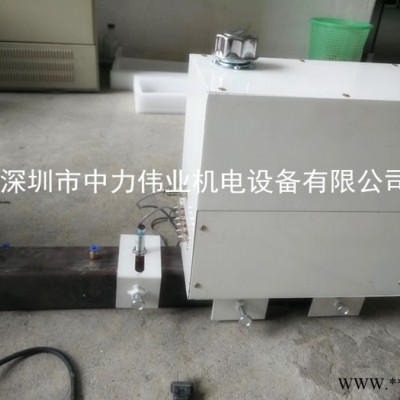

一,全自動加油機是專為各式自動輸送機鏈條而設計的自動給油裝置，該噴油機依結構設計由：分主機和噴油座共二部份組成，中間用透明油管連接，方便觀察給油狀況。此分開設計方便主機安裝位置的選擇和樣式不同的鏈條，噴油座可隨即改變即可通用。

二、 本機使用電源：AC220V/50HZ，功率：10W；

     本機使用氣源：壓縮空氣3-6KG，進氣管為5*8MM。

三、 噴油機之啟動與停止信號來源，由安裝在噴油座上的觸動開關控制。

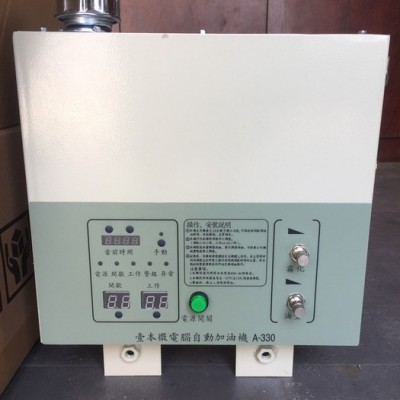

四、330加油機面板計時器功能：

手動/自動-時控開關：給油周期控制器，分三段分別控制給油時間和間隔時間；視鏈條長度與線速由現場技術人員做出適當的調整。防止鏈條少油或加油過量。

給油時間：輸送機鏈條立輪頂起觸點開關時，即潤滑油與壓縮空氣同時進混合供時間，一般調整在0.5-1秒的位置。

間隔時間：為防止立輪頂起觸點開關時，恰巧輸送帶停止運行，導致潤滑油過量的噴出，造成滴油現象。所以《間隔時間》計時器設定時間即是斷電，斷油的時間，等待輸送帶重新啟動后，自動恢復給油。

五、時控開關右下方有三段開關切換功能：

ON：輸送帶啟動，即開始給油，不受周期控制器控制。

AUTO：依計時器所設定的時間動作。

OFF：如同關閉電源，任何時間均不給油。

六、JSK-330加油機分別有三個跟六個出油口，（根據客戶自己需求來選擇出油口）分別安裝如下

（1）從左邊起二個出油口安裝在對準左邊的垂直輪（對準垂直輪的軸承安裝）；

（2）中間一個出油口安裝在對準鏈條上面的水平輪（對準水平輪的軸承安裝）；

（3）從右邊起二個出油口安裝在對準右邊的垂直輪（對準垂直輪的軸承安裝）；

（4）注意：安裝時一定要掌握好水平輪與垂直輪的間隔距離。150型鏈條間隔距離是75MM，200型鏈條間隔距離是100MM。

七、 霧化調整鈕：是調整給油時，風量的大小。為使潤滑油能在瞬間送到潤滑點并確定滲入，以達到強制給油的效果。依主機出油口到噴油座的距離，適當調整此開關。應當注意，風量太大會造成潤滑油在送到潤滑點后又反彈飛濺。

八、 油量調整鈕：是調整給油時，油量的大小。為防止鏈條少油或油量過多，適當調整此開關，以達到**好的噴油效果。應當注意，油量太少會造成潤滑效果不顯著，油量太多會造成滴油現象。

九、 加油指示：噴油機潤滑油與空氣混合輸出時會亮起。

     缺油指示：噴油機油箱內油液面下降至低液位時，會自動提出報警。

     電源保險：當噴油機因其它原因造成線路異常而燒壞保險絲，請更換同一型號的保險管，FU=2A。

     電源進線：AC220V-50HZ。

     觸點開關：噴油機啟動與停止信號開關。
