| 產品認證 | CCC、CE |
|---|---|
| 額定溫度 | 1700 |
| 功率 | 4000 |
| 主要用途 | 工礦企業,大專院校,科研單位實驗室,高溫煅燒,工業電爐,生產、科研、醫療方面,熱處理電阻爐,五金件方面的真空熱處理 |
| 最大電壓 | 220 |
| 品牌 | 上海全碩 |
| 型號 | QSH-ABF-1200T/1400T/1700T |
| 加工定制 | 是 |

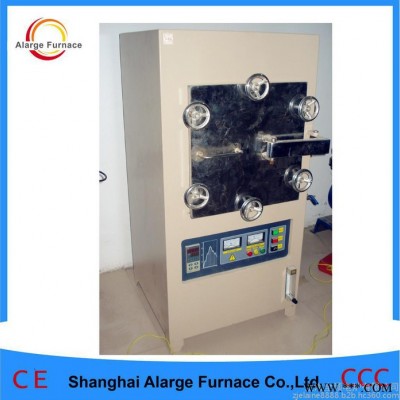

實驗室用箱式氣氛爐
一、產品簡介
我公司生產的實驗室用箱式氣氛爐，集控制系統和爐膛為一體，結構緊湊美觀。爐襯采用高純氧化鋁陶瓷纖維板，蓄熱量小，保溫節能效果好，重量輕，占用空間小。爐殼采用雙層風冷結構，確保爐殼表面溫度接近室溫，控溫系統采用工業精度0.2級智能儀表，PID控制，51段可編程自動控制，真空度可以達到-0.08MPa,該系列電爐廣泛應用于高等院校、科研院所以及企業實驗室，是對金屬、非金屬及其它化合物材料在氣氛保護下進行燒結、熔化、分析和研制用的理想設備。
二、產品規格參數：
產品規格Product series | ABF-1200M | ABF-1400M | ABF-1700M | ABF-1800M |
最高溫度Max temperature | 1200℃ | 1400℃ | 1700℃ | 1800℃ |
工作溫度 Working temperature | ≤1100℃ | ≤1300℃ | ≤1600℃ | ≤1750℃ |
升溫速率 Heating rate | 0-20℃/min | |||
控溫精度 Temperature accuracy | ± 1℃ | |||
控溫方式 Temperature control | 51段可編程智能自動控制 51segments programmable and PID auto control | |||
爐膛材料Furnace chamber | 氧化鋁陶瓷纖維板 Ceramic fiber | |||
爐殼結構 Furnace structure | 雙層風冷結構 Double shell with fan cooling | |||
真空度 Max.Vacuum | -0.08MPa可通氮氣、氬氣等保護性氣體使用 | |||
熱電偶 Thermocouple | K型/K type | S型/ Stype | B型/ B type | B型/B type |
加熱元件 Heating elements | 電阻絲 Fe-Cr-Al-Mo wire | 硅碳棒 SiC heater | 硅鉬棒 MoSi2 heater | 硅鉬棒 MoSi2 heater |
電壓Voltage | 220V/380V 50/60Hz | |||
三、溫控程序升溫曲線示意圖（六段為例）：

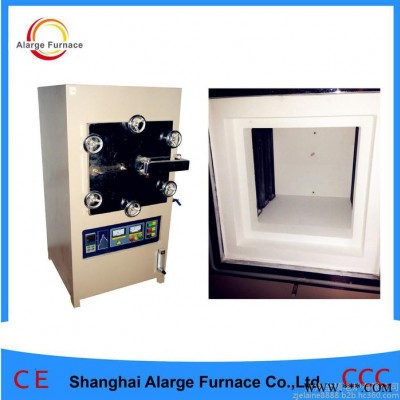

四、電爐主要結構和配置
1、 爐膛：復合輕質陶瓷纖維做耐火層，內穿耐熱鋼固定成型，外層硅酸鋁纖維做保溫層；耐火層和保溫層總厚度達200mm，為電爐提供了優良的保溫效果。爐膛結構可耐急冷急熱沖擊，適合需要高溫開門的電爐。頻繁高溫打開爐門，爐膛不會開裂變形，爐頂經久耐用，不存在塌陷的危險。
全纖維爐膛結構，大大減輕了電爐的重量。由于纖維爐襯蓄熱量小，導熱系數只有0.8. 與傳統耐火磚電爐相比，升溫速率更快，節能效果顯著。
2、三面加熱，多面熱輻射，在爐膛內形成一個均勻的溫場，溫度均勻性±5℃。避免溫場不均勻而導致的退火工件開裂、退火不一致等缺陷。
3、爐殼：雙層爐殼結構，內置風機和風道，確保爐殼表面溫度低于60度。
五、加熱元件
工作溫度 | 產品圖片 | 加熱元件 | 特點 |
工作溫度≤1200℃ |
| 電阻絲 | 與普通鐵鉻鋁電阻絲相比，溫度更高、更耐用 |
工作溫度≤1400℃ | | 硅碳棒 | 使用溫度高、抗氧化、耐腐蝕、壽命長、變形小、安裝維修方便。 |
工作溫度≤1750℃ |
| 硅鉬棒 | 適合超高溫加熱使用、壽命長、發熱量高、價格經濟 |
六、溫控及配電系統
控制面板為觸摸屏（需要時安裝、標配為宇電溫控708P），可以儲存50條燒結工藝曲線，每條曲線可50段編程，并可以自由命名，,并在主面板上顯示出來。升降溫曲線實時記錄并存儲在觸摸屏內，方便后期查詢。
觸摸屏的人機界面非常友好，編程非常直觀，簡單易學。
多重保護功能：超溫報警并斷電；斷偶報警并斷電；斷棒報警；溫度偏差報警；可控硅短路報警；程序結束報警并斷電。
七、交貨期及運輸
通常規格合同簽訂后10日左右可發貨、特殊規格需定制的交貨期為30天，急用可另行協商。
包裝及運輸費用承擔：供方調試好以后，木箱包裝，運費供方承擔。運輸過程中出現問題，由供方承擔。
八、 保修期和售后服務
服務內容：
◇設備保修期：驗收合格后12個月內。在保修期內設備因質量缺陷出現故障，我方提供免費服務。
◇免費提供技術指導安裝及設備調試服務。
◇終身優惠價提供易損部件及相關耗材，并協助用戶進行設備維護及配件更換。
◇可為用戶培訓技術操作人員，免收培訓費，食、宿、交通費用自理。
◇可為用戶提供相關設備在不同場合下的使用方法及技術指導工作。
增值服務：
◇技術人員到現場調試時將對用戶操作人員進行現場講解和現場操作培訓，使用戶操作人員具有獨立操作的能力。
◇每年定期在上海舉行用戶集中培訓，對用戶操作、管理人員進行理論、實踐培訓。
◇公司售后服務人員會定期或不定期的回訪，并輔之以“問候式服務”，保證服務系統的暢通。
◇隨時無償為用戶提供專業技術、設備配套咨詢。
服務保障體系：
公司專設售后服務中心，開通24小時報修電話，接到報修電話，維修人員將在1～2工作日內趕往現場。一般故障48小時內解決，重大故障3日內解決。
◇服務中心專人專線負責解答用戶在設備使用過程中的種種問題。
◇聯系電話：021-58923658
◇電子信箱：xialina530@163.com
服務監督：
為了監督公司維修服務人員的售后服務質量，公司專門設立投訴電話，將及時、準確的記錄用戶意見并迅速做出反應。
◇聯系電話：021-58933728
◇電子信箱:yinyl@126.com
九、常見故障及故障排除
故障現象 | 故障原因 | 排除方法 |
打開控制電源開關Lock 無電源指示 | 控制線路FU1 4A保險絲斷 | 檢查有無短路排除后更換保險絲 |
綠色Power指示燈滅，紅色Open circuit指示燈亮。 | 主電路FU2 32A保險絲斷 | 檢查有無短路排除后更換保險絲 |
電壓最大，無電流。 | 硅鉬棒斷裂 | 更換加熱元件 |
儀表SV交替顯示OraL | 熱電偶斷路 | 更換熱電偶 |
儀表SV交替顯示HIAL | 爐體超過上限溫度1700℃儀表起保護 | 溫度降至安全溫度后儀表自動恢復正常（檢查超溫原因） |
電源及硅鉬棒都正常，但爐體不 能升溫 | 控制線路損壞 | 通知專業維修人員。 |
說明：1、本產品的規格參數僅供參考，以具體產品實際參數為準，請與銷售及咨詢客服人員。
2、產品圖片及外觀尺寸在不斷研發更新中、如有更改恕不另行通知。
3、除標準產品外、我公司可根據客戶要求，進行設計生產，具體與銷售人員聯系。
