性能特點Equipment Advantages

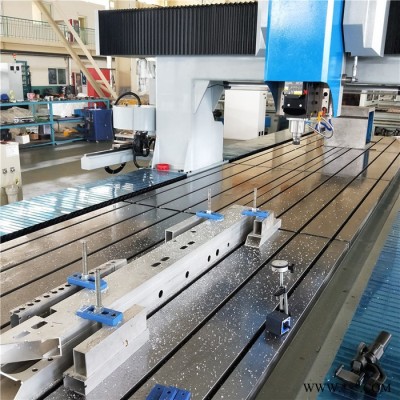

◎適用于大中型模具制造，船舶，鋁合金結構件的加工，軌道交通、汽車防撞梁、光伏、鋁型材深加工等結構件的加工，是加工精度要求較高，形狀復雜零件和模具行業、航空航天工業的理想設備。

◎采用臺灣新代CNC數控系統控制，機床運動部分采用進口伺服電機和伺服驅動器，定位速度快，運行平穩。

◎數控系統配置文件存儲單元，可儲存上萬個不同的加工程序文件，現場生產中操作者可自由調用，方便快捷。數控系統自身具備故障檢測，斷點恢復，斷電恢復等功能，控制系統采用單元模塊化結構，便于生產現場的維修和維護。

◎設備由于采用先進的CNC數控系統，該機可同時滿足鉆孔、銑削、攻絲及鋸切等多種加工需求。

◎四軸擺頭采用意大利自動換刀18.0KW主軸，可實現自動換刀功能，自動對刀功能?？蓪?shí)現不同規格的鋁材加工。

◎換刀刀庫采用斗笠式（8把）+直排式（8把）16把刀位，滿足型材加工不同孔位快速換刀要求。

◎設有噴霧冷卻功能，有效增加切削鋁型材表面質量，增加刀具使用壽命。

◎研發設計的系統軟件、后處理，滿足不同工藝的精加工要求，操作方便。

◎可實現雙工作區加工模式，即實現一區加工，一區拆卸工件。機床加工交替運行。

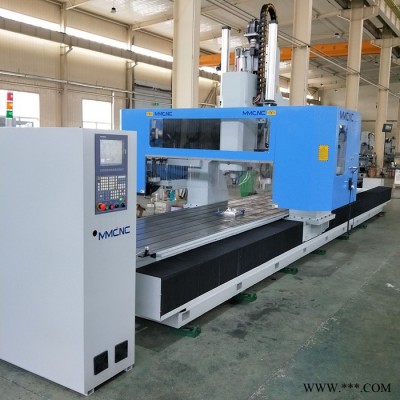

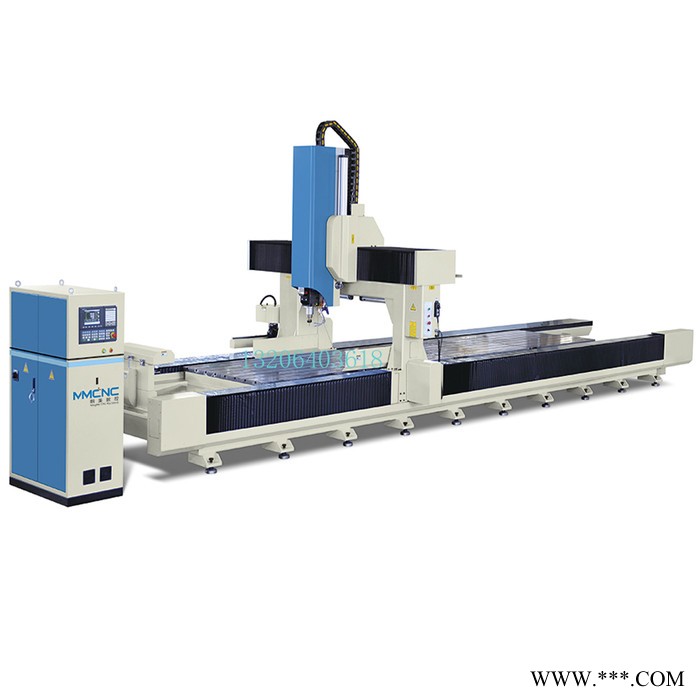

◎機床床身為整體重型焊接方式，數控銑床強力切削設計標準。經整體時效退火后，由數控加工中心整體加工而成，機床龍門結構采用整體焊接結構，相對通用機床具有加工精度高，結構穩定，使用年限長等諸多優點。

技術參數Technical Parameter

電源：380V 50HZ                                                              工作壓力：0.6～0.8Mpa

總功率：26KW                                                                 電主軸功率：18.0kw

電主軸轉速：24000r/min                                                   電主軸最大輸出扭矩：10.4NM

耗氣量：0.5-0.8Mpa                                                         刀庫：8+8

刀柄規格：HSK-63F                                                          刀具最大安裝長度：150mm

工作臺面：T型工作臺                                                          加工范圍：7000x1500x800mm

加工行程：X7000mm                                                        進給速度：X50m/min

              Y1500mm                                                                       Y25m/min

              Z800mm                                                                         Z10m/min

定位：±0.05mm/500mm                                                 重復定位：±0.03mm/500mm

潤滑：自動潤滑系統                                                             冷卻：    油霧泵

外形尺寸11000x3300x3060mm                                             重量：15000kg
