| 產地 | 山東 |
|---|---|
| 額定轉速 | 24000rpm |
| 加工方式 | 來樣加工 |
| 主軸錐孔 | 3mm-6mm |
| 適用機床 | 車床 |
| 是否庫存 | 是 |
| 品牌 | 明美數控 |
| 型號 | JGZX4-CNC-6000 |
歡迎光臨山東明美數控機械有限公司
性能特點Equipment Advantages

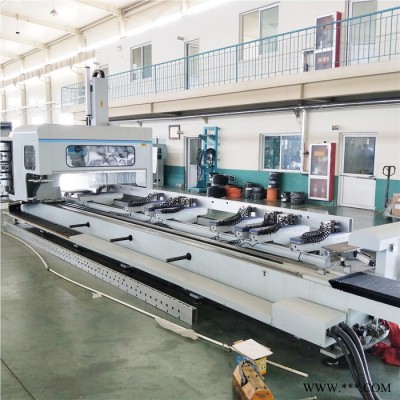

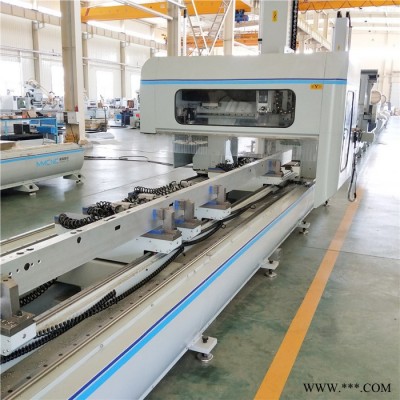

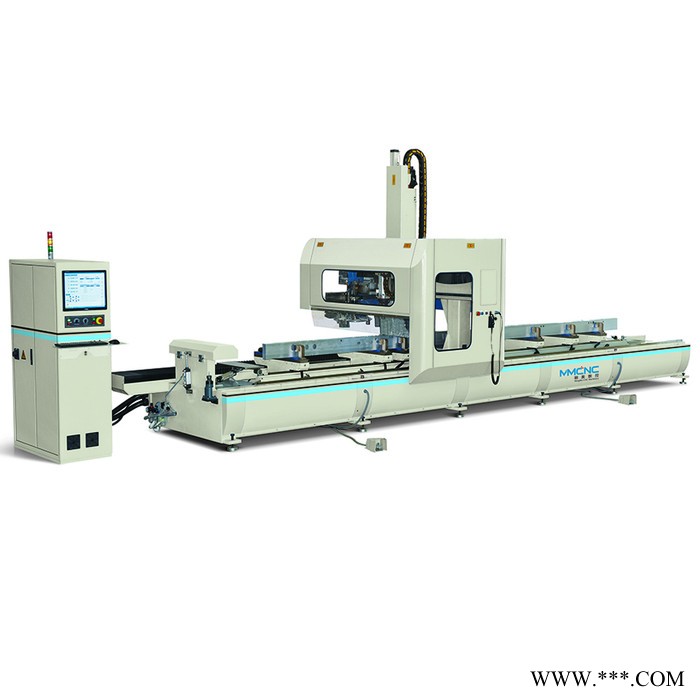

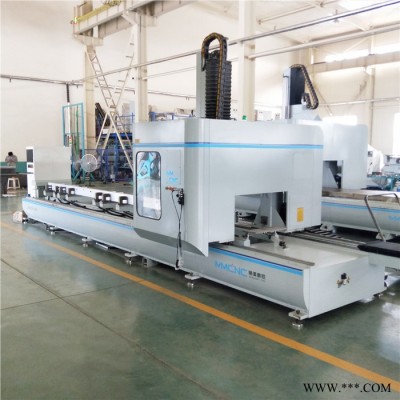

◎適用于各種鋁型材的安裝孔、流水槽、鎖孔、形孔的加工工序，并帶有鋸片，可對型材進行角度鋸切加工。
◎本設備主軸可繞Y向在±90°范圍內旋轉，一次裝夾即可完成3個面的加工，具有極高的工作效率。
◎臺面新代10MA四軸數控系統，可實現四軸四聯動，并具有良好的用戶操作界面。
◎主軸采用9KW意大利原裝進口風冷換刀主軸，高質高效。
◎設有8工位圓盤換刀刀庫（傘式），刀庫整體為氣缸推進，保證操作安全。
◎加工中心可自動夾緊，自動剎車，省時省力。
◎整機采用TBI原裝絲杠，30上銀導軌、德國亨利安原裝齒條等高品質配件，確保機器達到極高的加工精度。
◎機頭設有防護外罩，完全保護操作者安全。
◎采用冷卻噴霧系統，可對道具進行冷卻處理。
| 電源 | 380V/50HZ |
| 工作壓力 | 0.5-0.8Mpa |
| 加工范圍 X/Y/Z/B | 800/5500/400/+-90度 |
| 主軸功率 | 9.0kw |
| 主軸轉速 | 24000rpm |
| 進給速度 X/Y/Z | 50/30/20 m/min, B 300rpm |
| 伺服電機 X/Y/Z/A | 1.3kw/2x1.3kw/1.3kw/0.85kw |
| 刀庫 | 8工位 傘式刀庫 可加鋸片 ISO30刀柄 |
| 定位精度 | ±0.1mm |
| 重復定位精度 | ±0.05mm |
| 外形尺寸 | 7000x1700x2500mm |
| 重量 | 5200kg |
主要元器件配置表：
| 名稱 | 品牌 | 規格 | 產地 |
| 數控CNC控制系統 | 臺灣新代 | | 臺灣 |
| 主軸 | HSD | | 意大利 |
| 變頻器 | 臺達 | | 臺灣 |
| 伺服電機 | 安川 | | 日本 |
| 減速機 | 新寶 | | 日本 |
| 導軌 | ABBA/上銀 | | 臺灣 |
| 滑塊 | ABBA/上銀 | | 臺灣 |
| 齒條 | 亨利安 | | 德國 |
| 氣動元件 | 亞德客 | | 臺灣 |
| 電氣件 | 西門子/施耐德 | | 德國/法國 |
| | | | |
