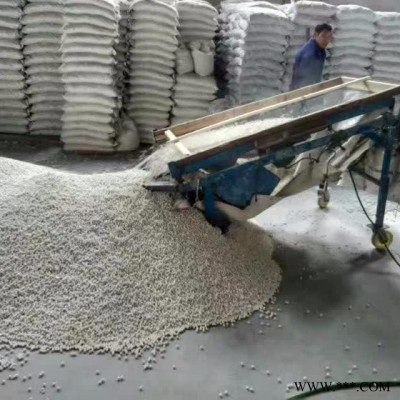

氧化鋁研磨球指的是以鋁礬土、輥棒粉、工業(yè)氧化鋁粉、高溫煅燒阿爾法氧化鋁粉等材料為原料，經(jīng)過配料、研磨、制粉（制漿、制泥）、成型、干燥、燒成等工序制作而成的，主要作為研磨介質而被廣泛使用的球石。根據(jù)不同的氧化鋁含量，可以分為中鋁球、中高鋁球和高鋁球。

??一般我們把60%—65%氧化鋁含量的劃為中鋁球，75%—80%氧化鋁含量的稱為中高鋁球，90%以上氧化鋁含量的為高鋁球。其中高鋁球又細分為90瓷、92瓷、95瓷和99瓷。99瓷由于其極高的生產(chǎn)成本而很少有大型廠家大批量制造，目前主要為部分特種陶瓷廠通過手工制作。

中鋁球和中高鋁球由于其較低的價格，而被大部分陶瓷廠所接受，主要用于研磨陶瓷坯料。高鋁球由于其具有高強度、高硬度、高耐磨性，比重大、體積小、耐高溫、耐腐蝕、無污染等優(yōu)異特性而被廣泛的運用于不同類型的陶瓷、瓷釉、玻璃、化工等等工廠的厚硬材質精加工和深加工，其中尤以92含量的高鋁球使用**普遍。

它具有以下優(yōu)點：??? ①高度氧化鋁研磨球磨耗低，能大大延長研磨體的使用壽命。剛玉研磨介質的硬度大,經(jīng)檢測達莫氏硬度8級以上。?? ②氧化鋁球具有高強度、抗沖擊。其抗壓強度達1500MPa 以上,可廣泛使用在沖擊力大、要求磨耗小的震動磨設備里。?? ③高度氧化鋁研磨球可耐一千多度高溫，耐酸、耐堿、耐腐蝕。可滿足石油、化工行業(yè)用。?? ④高度氧化鋁研磨球采用滾動和等靜壓成型，比重大，能大幅度提高研磨效率，降低研磨時間，同時有效增加球磨機有效容積,從而增加研磨物料的加入量。

用??途：

氧化鋁研磨瓷球由于其氧化鋁的高含量，高密度，高硬度和高耐磨性被廣泛的運用于不同類型的陶瓷、建筑衛(wèi)生陶瓷、工業(yè)陶瓷、電子陶瓷、瓷釉、玻璃，及**耐火材料、特種水泥、非金屬礦深加工、機械拋光，各大煉油廠、化肥廠、石油化工廠、尿素廠、氮肥廠、染料廠和醫(yī)藥、涂料等行業(yè)作為研磨介質用。

實驗室檢測氧化鋁研磨球的耐磨性和耐沖擊性的方法：

??A1 方法原理

??本方法是通過氧化鋁球在聚胺脂罐中，以規(guī)定的條件沖擊研磨，考核球的沖擊性能，以單位時間磨耗表示氧化鋁球的耐磨性能。

??A2 磨罐

??磨罐采用聚胺酯罐。內(nèi)徑200mm，長220mm

??A3 耐磨沖擊試驗機

??能保證使內(nèi)裝4kg氧化鋁球和4L自來水的A2磨罐，以80r/min 連續(xù)運行。

??A4 試驗制備

??外觀質量和外觀尺寸合格的氧化鋁球樣品約4kg左右，裝入A2磨罐，加4L自來水，在耐磨沖擊試驗機上以 80r/min 研磨2h。取出樣品用水清洗，烘干備用。

??A5 試驗步驟

??A5.1 按A4處理后樣品，用感量為0.1g的天平秤重m1；

??A5.2 上述樣品放入A2磨罐，再加同重量的水，封蓋后不許漏水，放到耐磨試驗機上，使磨罐以80r/min研磨24h后停機。

??A5.3 把樣品從磨罐中取出，用水清洗，烘干后稱重m2。

??A5.4 按規(guī)定測10個球的平均直徑D。

??A6 結果表示

??經(jīng)沖擊性、磨耗試驗無裂痕、無破碎，視為耐沖擊性合格。

??EWT=KD(m1-m2)/m1

??式中：EWT-磨耗‰；

??K-修正系數(shù)，4.17X10-4 (mm)-1

??D-球的平均直徑，mm；

??m1-自磨前樣品總重量，g；

??m2-自磨后樣品總重量，g；

氧化鋁研磨球，氧化鋁研磨瓷球技術指標：

【注意事項】

當整個球磨機都換成新的瓷球球磨釉料時,建議先加水空轉2小時,將水倒出后再放入釉料球磨,這樣做可以消除球磨機內(nèi)**和瓷球表面不平對釉料的影響。
