| 類型 | 標準料 |
|---|---|
| 牌號 | NX11302 |

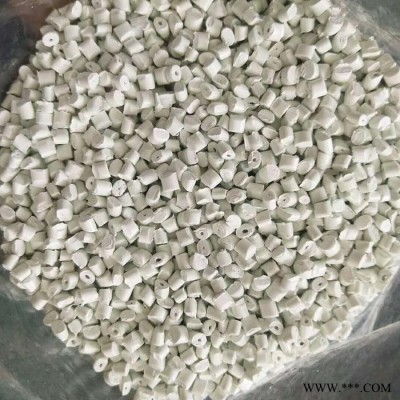

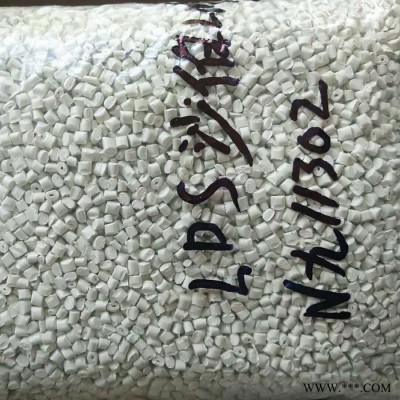

| 形態(tài) | 顆粒 |
| 顏色 | 白色 |
| 發(fā)貨期限 | 1天 |
| 品牌 | 沙伯基礎(chǔ) |
| 型號 | NX11302 |
| 廠家(產(chǎn)地) | 沙伯 |
沙伯 NX11302 [ pc+abs NX11302 ] LNP Thermocomp復(fù)合材料和LDS技術(shù)來集成電子和機械性能 LPKF的LDS技術(shù)采用專門的激光將一個組件的電路圖蝕刻在模塑后的塑料部件上，然后對該電路圖進行電鍍，形成的 LNP™ THERMOCOMP™ NX11302 compound 聚碳酸酯+丙烯腈丁二烯苯乙烯 SABIC Innovative Plastics Asia Pacific 產(chǎn)品說明： This is a PC/ABS compound with colorable, good plating, surface and mechanical performance, a good candidate for Laser Direct Structuring applications LNP™ THERMOCOMP™ NX11302 compound 物性表
| 基本信息 | |
|---|---|
| 黃卡編號 | E207780-100974177 |
| 特性 | 可電鍍 良好的著色性 優(yōu)良外觀 |
| 加工方法 | 注射成型 |
| 物理性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 密度 | 1.22 | g/cm3 | ASTM D792 |
| 溶化體積流率（MVR） (260°C/5.0 kg) | 14.0 | cm3/10min | ISO 1133 |
| 收縮率 | ASTM D955 | ||
| 流動 : 24小時 | 0.60 | % | ASTM D955 |
| 橫向流動 : 24小時 | 0.60 | % | ASTM D955 |
| 吸水率 | ASTM D570 | ||
| 24 hr | 0.010 | % | ASTM D570 |
| 24 hr, 50% RH | 0.010 | % | ASTM D570 |
| 機械性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 拉伸模量 1 | 2350 | MPa | ASTM D638 |
| 抗張強度 2 | ASTM D638 | ||
| 屈服 | 47.0 | MPa | ASTM D638 |
| 斷裂 | 46.0 | MPa | ASTM D638 |
| 伸長率 3 | ASTM D638 | ||
| 屈服 | 4.6 | % | ASTM D638 |
| 斷裂 | 75 | % | ASTM D638 |
| 彎曲模量 4(50.0 mm 跨距) | 2230 | MPa | ASTM D790 |
| 彎曲強度 5 | ASTM D790 | ||
| 屈服, 50.0 mm 跨距 | 79.0 | MPa | ASTM D790 |
| 斷裂, 50.0 mm 跨距 | 78.0 | MPa | ASTM D790 |
| 沖擊性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 懸壁梁缺口沖擊強度 (23°C) | 550 | J/m | ASTM D256 |
| 熱性能 | 額定值 | 單位制 | 測試方法 |
|---|---|---|---|
| 載荷下熱變形溫度 (1.8 MPa, 未退火, 3.20 mm) | 106 | °C | ASTM D648 |
| 線形熱膨脹系數(shù) | ASTM E831 | ||
| 流動 : -40 到 40°C | 7.1E-5 | cm/cm/°C | ASTM E831 |
| 橫向 : -40 到 40°C | 7.6E-5 | cm/cm/°C | ASTM E831 |
| 電氣性能 | 額定值 | 測試方法 | |
|---|---|---|---|
| 相對電容率 (1.00 GHz) | 2.94 | IEC 60250 | |
| 耗散因數(shù) (1.00 GHz) | 5.7E-3 | IEC 60250 |
| 注射 | 額定值 | 單位制 | |
|---|---|---|---|
| 干燥溫度 | 85.0 到 96.1 | °C | |
| 干燥時間 | 2.0 到 4.0 | hr | |
| 干燥時間，最大 | 8.0 | hr | |
| 建議的最大水分含量 | 0.010 | % | |
| 建議注射量 | 50 到 70 | % | |
| 料筒后部溫度 | 199 到 249 | °C | |
| 料筒中部溫度 | 216 到 254 | °C | |
| 料筒前部溫度 | 216 到 254 | °C | |
| 射嘴溫度 | 218 到 260 | °C | |
| 加工（熔體）溫度 | 218 到 260 | °C | |
| 模具溫度 | 37.8 到 76.7 | °C | |
| 背壓 | 0.517 到 0.862 | MPa | |
| 螺桿轉(zhuǎn)速 | 50 到 100 | rpm | |
| 排氣孔深度 | 0.038 到 0.051 | mm |
| 備注 | |
|---|---|
| 1 . | 50 mm/min |
| 2 . | 類型 1, 50 mm/min |
| 3 . | 類型 1, 50 mm/min |
| 4 . | 1.3 mm/min |
| 5 . | 1.3 mm/min |
