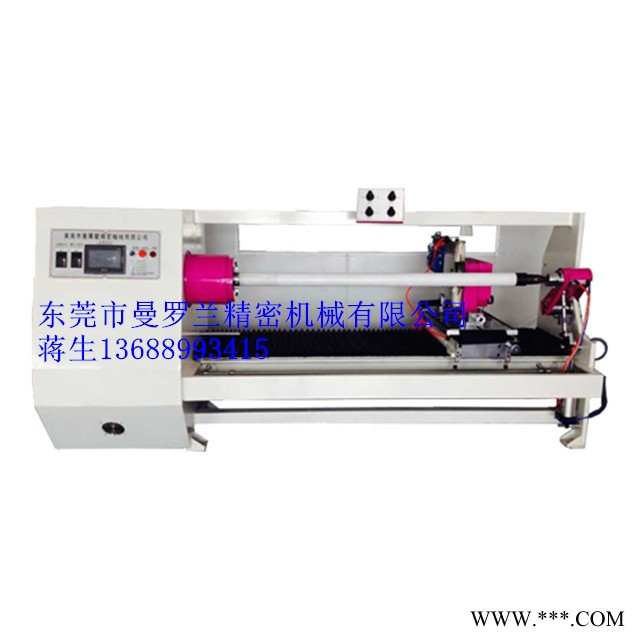

RL-1300單軸全自動切臺技術參數

本機使用范圍

1有效裁切面寬

1400mm

2、裁切有效寬度

0.3-1300MM

3、紙管內徑

76mm

4、最大裁切直徑

300mm

5、最大切卷速度

34cuts/min

6、切臺轉速

300-1800rpm

7、主機馬達功率

4KW

1臺

8、圓刀切割馬達功率

1.5KW

1臺

10、卷角馬達功率

56型

1臺

11、裁切精度

±0.1mm

12、電源供應

380V  50HZ  3PHASE

13、分切刀具

圓刀（標準配備）

1片

主機結構

機架墻板式

30MM鋼板配合10#工字鋼結構

放料部配備

1、放料座

連體式固定機座

1組

2、放料軸

3"氣漲夾頭

1支

切刀部配置

1、主軸馬達

AC5HP+變頻控制 (南京）3.7KW臺灣士林

1臺

2、圓刀切割馬達

AC3HP+變頻控制 （南京）

1臺

3、圓刀轉角

步進馬達控制圓刀轉角度

4、圓刀

變頻調速（2.2KW臺灣士林）匯川伺服進刀750W

5、冷卻部分

自動噴霧式

6、程序儲存

PLC可同時儲存10種不同的操作程序（日本三菱）

7、拖板橫移

直線滑軌、滾珠絲桿配合伺服馬達精密控

制拖板左右橫移（匯川伺服馬達750W/直線滑軌/滾珠絲桿臺灣ABBA)

8、程序輸入

彩色觸摸屏指摸輸入（7寸真彩）

臺

9、維護工具

工具箱

1套

分切工具

圓刀

日本東洋圓刀

1片

機器

含木箱尺寸

單軸自動轉角切臺

3.03×1.35×1.6

1臺

含木箱機器重量

1800公斤

1臺
