| 適用范圍 | 熱處理工件 |
|---|---|
| 類型 | 箱式爐 |
| 工作室尺寸 | 1200*600*400 |
| 別名 | 高溫爐 |
| 工作溫度 | 1200 |
| 裝載量 | 2000 |
| 爐膛最高溫度 | 1200 |
| 型號 | RX3--12-60 |

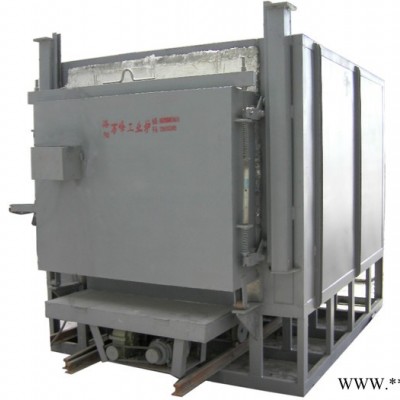

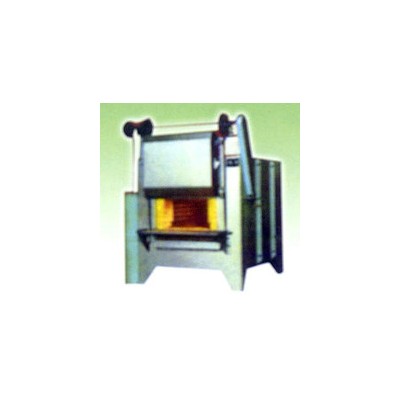

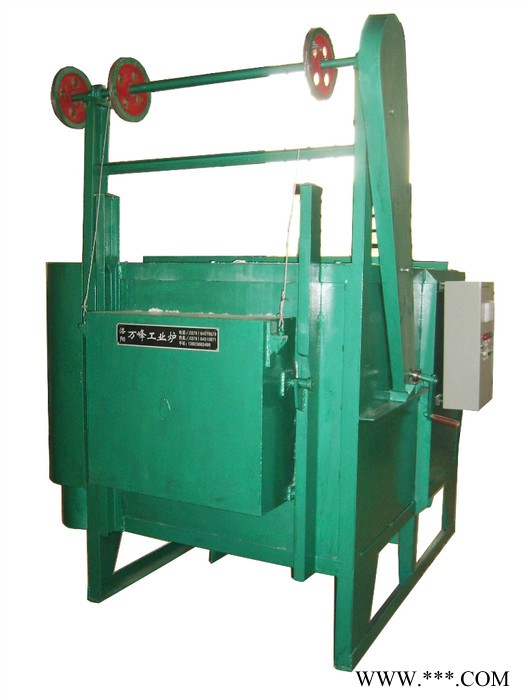

1200℃箱式電阻爐
（1）用途
本箱式電阻爐供金屬機件或合金鋼件在空氣中加熱及淬火用。
（2）主要技術參數
| 型號 | 爐膛尺寸 | 額定溫度℃ | 加熱功率KW |
| RX3-20-12 | 650×300×250 | 1200 | 20 |
| RX3-45-12 | 950×450×350 | 1200 | 45 |
| RX3-65-12 | 1200×600×400 | 1200 | 60 |
| RX3-90-12 | 1500×750×450 | 1200 | 90 |
| RX3-115-12 | 1800×900×550 | 1200 | 115 |
三、結構簡介
該電阻爐主要由爐殼、爐襯、加熱元件、爐門升降機構、電氣控制系統等部分組成。
1.爐殼由型鋼及鋼板焊接而成，外形美觀，剛度牢固。
2.爐襯采用高鋁磚砌內層，輕質粘土磚砌中間層，外層為保溫填料
3.加熱元件采用0Cr21Al6Nb高溫電阻絲繞成螺旋狀，分別置于爐膛兩側和底部。
4.爐門升降機構：爐門升降由爐門.繩輪、軸承、鏈輪．平衡塊．爐門壓緊裝置組成。為了保證操作安全，爐門上裝有行程開關，與爐門升降動作連鎖，當爐門打開時，電爐電源即自動切斷，以保證操作者安全。
5.電氣控制系統：溫度控制采用進口智能自適應PlD溫控鰨驢仄餮∮酶皇縋XW一9型，以4段斜坡+保溫程序，并以4一20MA輸出給周波控制器，連續調節可控硅輸出功率，以達到控溫目的，保證爐膛溫度的穩定性，一旦超溫可通過小型繼電器來驅動交流接觸器，立即切斷加熱主回路，以保證溫度的穩定，溫度記錄采用上海大華中圓圖記錄儀，隨時記錄爐溫工藝曲線。
