| 產地 | 中國 |
|---|---|
| 產品別名 | 電鍍膜厚檢測儀器設備 |
| 電源電壓 | 220V |
| 適用范圍 | 各種電鍍 |
| 品牌 | 其它 |
| 型號 | 光譜 |
| 加工定制 | 是 |
| 電鍍電源 | 220 |
性能優勢
■ 微小樣品檢測：最小測量面積可到0.008mm2 ■ 變焦裝置算法：可改變測量距離測量凹凸異形樣品，變焦距離
0-90mm
■ 核心EFP算法：Al(13)-U(92)元素的成分分析，Li⑶-U(92)元 素的涂鍍層檢測，多層多元素，甚至有同種元素在不同層也可準測量
■ 先進的解譜技術：減少能量相近元素的干擾，降低檢出限
■ 高性能探測器：大窗口SDD硅漂移探測器
■ 上照式設計：實現對超大樣品或者密集點位進行快、準、穩高效
率測量
大行程移動平臺：移動滑臺100*150*145mm
、 可編程自動平臺210*230*145mm
(接受定制)

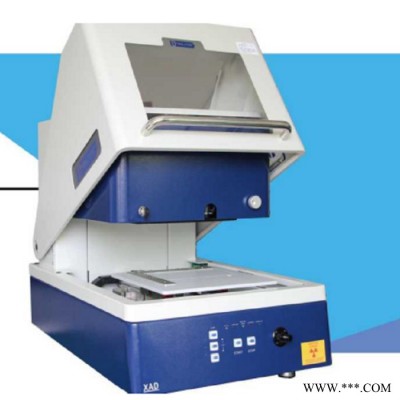

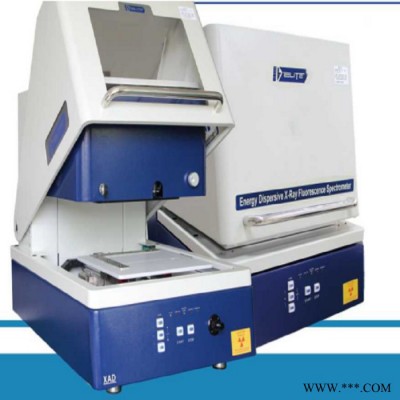

XAD系列為全元素上照式熒光光譜分析儀，可測量納米級厚 度、微小樣品和凹槽異形件的膜厚，滿足微區RoHS檢測及多元 素成分分析，可配備自動平臺實現XYZ軸編程位移，實現無人值 守多點測量，測量軟件置入先進的EFP算法及解譜技術解決了諸 多業界難題。
應用領域
涂鍍層分析
RoHS環保檢測
地質地礦檢測
貴金屬檢測
合金成分分析
全元素分析
涂鍍層檢測
高集成光路交換系統：
儀器研制的光譜儀獨特的光路交換裝置，讓x射線和可見光攝像同一垂直線, 達到測試不同距離的定位與視覺在同一位置，搭配嵌入集成式多準直孔、濾光片切換 裝置，X光擴散度極小；與EFP軟件配合達到對焦、變焦雙焦功能，實現高低、大小、 凹凸不平各種形狀樣品的測試；高集成的光路交換裝置與接收器的角度可縮小一倍, 可以減少弧度傾斜放樣帶來的誤差，同時特征X射線可以穿透測試更厚的表層。
行業應用 航空航天 5 G領域 手表行業電子元器件 五金建材汽車零配件水暖衛浴珠寶首飾
自主研發新一代核心算法（EFP）
專業的研發團隊在Alpha和Fp法的基礎上，計 算樣品中每個元素的一次熒光、二次熒光、靶材熒 光、吸收增強效應、散射背景等多元優化迭代開發 出EFP核心算法，結合光路交換系統、變焦結構設 計及穩定的多道脈沖分析采集系統、強大的解譜技 術，只需要少量的標樣來校正儀器因子，可測試各 種材料成分分析、微量元素，超復雜的涂鍍層、滲 層以及有機物層的厚度及成分含量。
環保檢測解決方案
歐盟 RoHS 指令-2011/65/EU 無鹵指令 IEC61249-2-21 REACH扌旨令
玩具En71指令
美國CPSIA消費品安全改進法 China-RoHS國推自愿性認證 IEC62321 標準
GB/T26125-2011
輕松應對
?分析精度高
?測量范圍廣
?定位超
?測試速度快
?操作特智能
元素與指令對應關系
?標配
O選配
精度微區RoHS檢測
地質地礦
合金分析
貴金屬分析
技術參數
| 型號 項目、 | XAD | XAD-200 |
| 涂鍍層分析 | 可同時分析23個鍍層，24種元素，不同層有相同元素也可分析，可檢測Li⑶-U（92）涂鍍層90種元素 | |
| RoHS分析 | 無 | 有害元素檢測（Rohs、鹵素） 低檢出限可達1 ppm |
| 成分分析 | 用于地礦、合金及貴金屬等物質中AI （13） -U （92）的80種元素成分分析 | |
| EFP算法 | 標配 | |
| 軟件操作 | 人性化封閉軟件，自動判斷故障提示校正及操作步驟，避免誤操作 | |
| 分析時間 | 1-200秒 | |
| 探測器 | 標配Si-Pin半導體探測器， 選配S D D硅漂移大面積2 5 m m 2探測器 | 標配SDD硅兼大面積25mm2探測器， 選配SDD硅漂移大面積50mm2探測器 /Si-Pin半導體探測器 |
| X射線裝置 | 微聚焦加強型射線管 | |
| 準直器 | Φ0.3mm; Φ0.2mm; Φ0.5mm; □ 0.1 *0.3mm; 四準直器可選，Φ0.3mm為標酉己（也可另外訂制） 選配四準直器自動切換（也可另夕卜訂制 | □ 0.1 *O.3mm/0O.2mm; 00.3/0.5mm; Φ1.2mm; 05mm/03mm; 四準直器自動切換 （也可另外訂制） |
| 光路交換器 | 高集成，近測距光斑擴散度＜10% | |
| 濾光片 | 標配一種濾光片，可選配四種濾光片自由切換 | 四種濾光片自由切換 |
| 測量距離 | 具有距離補償功能，可改變測量距離測量凹凸異型樣品，變焦距離0-90mm | |
| 樣品觀測 | 1/2.7"彩色CCD,變焦功能 | |
| 對焦方式 | 高敏感鏡頭，無感自動對焦 | |
| 放大倍數 | 光學18-46X,數字放大20-200倍 | |
| 儀器尺寸 | 550mm*760mm*635mm | |
| Z軸移動范圍 | 145mm | |
| 樣品臺移動方式 | 自動XY滑臺 | 全自動高精度XY平臺 |
| 可移動范圍 | 100mm*1 50mm | 210mm*230mm |
| 儀器重量 | 100KG | 120KG |
| 其他附件 | 電腦一套、噴墨打印機、附件箱、十二元素片、電鍍液測量杯（選配）、標準片（選配） | |
| X射線標準 | DIN ISO 3497、ASTM B 568 和 DIN 50987 | |
