| 流量 | 60 |
|---|---|
| 揚程 | 22.5 |
| 用途 | 化工泵 |
| 驅動方式 | 電動 |
| 泵軸位置 | 臥式 |
| 葉輪吸入方式 | 單吸式 |
| 葉輪結構 | 半開式葉輪 |
| 性能 | 耐腐蝕 |
| 葉輪數目 | 單級 |
| 轉速 | 1450 |
| 軸功率 | 15 |
| 吸入口徑 | 20 |
| 排出口徑 | 20 |
| 品牌 | 荷馬 |
| 型號 | FH125-100-250 |

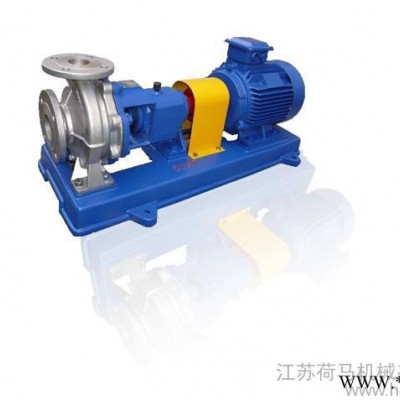

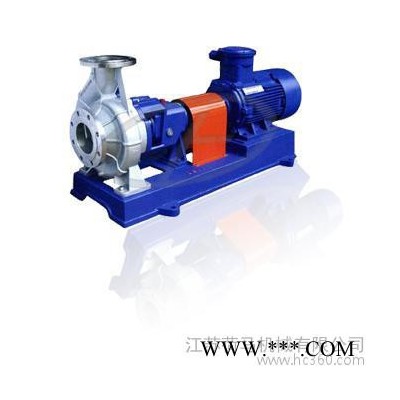

FH、FHD涂裝電泳泵
概述及用途
FH,FHD涂裝點泳泵是單級單吸（軸向吸入）懸臂式離心泵，供輸送不含固體顆粒、具有腐蝕性、粘度類似水的液體。
其標記、額定性能和尺寸等效采用國際標準ISO2858，是全國泵行業(yè)采用ISO國際標準聯合設計的系列產品，其主要由泵體、葉傳輸線、密封環(huán)、葉輪螺母、泵蓋、密封部件、中間支架、軸、懸架部件等組成。
FH,FHD涂裝電泳泵，材質均是**304不銹鋼，為耐腐蝕泵。普通型材質為鋼。電泳泵機械密封設計為雙端面密封，水冷卻沖洗裝置。普通型采用單端面機械密封設計。不銹鋼材質雙端面機封設計可輸送介質溫度為20°C~+280°C。該單級單吸離心泵與其它同類型的離心泵相比具有結構合理、流量及揚程范圍較大、承壓能力強、效率高、可靠性強、壽命長、運行成本低、安裝及維修方便等特點。該系列泵已廣泛用于化工、涂裝線、汽車制造業(yè)、電力、水處理、化工、食品、電子及其它行業(yè)。
◆FH(D)50-32-250A◆
FH:涂裝點泳泵 F:不銹鋼材質 D:大流量型 A:葉輪**次切割
50:水泵進口直徑mm 32:水泵出口直徑mm 250:葉輪名義直徑
| ■FH 性能參數表 | |||||||
| 型號 | 流量Q | 揚程 | 汽蝕 | 效率 | 電機轉速 | 比重y=1 | 比重y=1.35 |
| Capacity | Head | 余量 | Effi-ciency | Speed | 電機配套 | 電機配套 | |
| M3/h | H/m | NPSH/m | n/% | r/min | 功率KW | 功率KW | |
| FH125-100-250 | 60 | 22.5 | 2 | 59 | 1450 | 11 | 15 |
| 100 | 20 | 2.3 | 72 | ||||
| 120 | 18.25 | 3 | 71 | ||||
| FH125-100-250A | 56 | 19.5 | 2 | 56 | 1450 | 11 | 15 |
| 93 | 17.4 | 2.3 | 70 | ||||
| 112 | 15.9 | 3 | 68 | ||||
| FH125-100-315 | 60 | 33.5 | 2.5 | 53 | 1450 | 18.5 | 30 |
| 100 | 32 | 2.5 | 65 | ||||
| 120 | 30.5 | 3 | 66 | ||||
| FH125-100-400 | 60 | 52 | 2.5 | 48 | 1450 | 30 | 45 |
| 100 | 40 | 2.5 | 55 | ||||
| 120 | 48.5 | 3 | 62 | ||||
| FH125-100-400A | 54.6 | 46 | 2.5 | 44 | 1450 | 30 | 45 |
| 91 | 41 | 2.5 | 51 | ||||
| 109.2 | 36.6 | 3 | 58 | ||||
| FH150-125-250 | 120 | 24.8 | 3 | 58 | 1450 | 18.5 | 30 |
| 200 | 20 | 2.5 | 66 | ||||
| 240 | 15 | 2.8 | 77 | ||||
| FH150-125-250A | 109 | 20.5 | 3 | 63 | 1450 | 18.5 | 30 |
| 182 | 16.5 | 2.8 | 75 | ||||
| 218 | 12.4 | 3.5 | 65.2 | ||||
| FH150-125-315 | 120 | 36.3 | 3.5 | 63 | 1450 | 30 | 45 |
| 200 | 32 | 2.5 | 75 | ||||
| 240 | 28.5 | 2.8 | 72 | ||||
| FH150-125-315A | 109 | 30.3 | 2.5 | 60 | 1450 | 30 | 45 |
| 182 | 25.5 | 2.8 | 73 | ||||
| 218 | 23.5 | 3.8 | 69 | ||||
| FH150-125-400 | 120 | 57.5 | 3.8 | 69 | 1450 | 45 | 75 |
| 200 | 50 | 2 | 61 | ||||
| 240 | 44 | 2.5 | 70 | ||||
| FH150-125-400A | 109 | 47.5 | 2 | 58 | 1450 | 45 | 75 |
| 182 | 41 | 2.5 | 68 | ||||
| 218 | 36.5 | 3 | 60 | ||||
| FH200-150-250 | 240 | 23 | 2 | 58 | 1450 | 37 | 75 |
| 400 | 20 | 2.5 | 74 | ||||
| 460 | 18 | 3 | 60 | ||||
