| 商品型號 | QC12K系列 |
|---|---|
| 商品品牌 | 達林機械 |
| 主電機功率 | 7.5（kw） |
| 滑塊行程調節量 | 130（mm） |
| 可加工尺寸 | 8x4000（mm） |
| 剪切角 | 90 |
| 產地 | 山東 |
| 動力類型 | 電動 |
| 工作形式 | 沖 |
| 控制方式 | 閉環控制 |
| 品牌 | 達林機械 |
| 型號 | QC12K系列 |

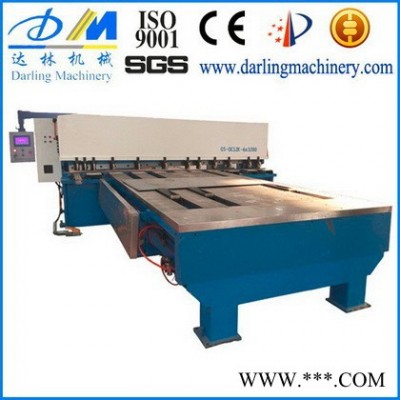

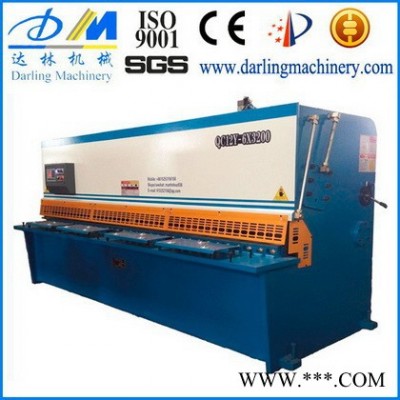

1，名稱：數控剪板機
型號：QC12K系列
我公司生產的QC12K系列數控剪板機，通過了ISO9001-2008質量認證，CE機電認證，出口質量許可證等，質量有保證，產品遠銷國內外，贏得了客戶的一致信賴和好評。
2，數控剪板機視頻鏈接
//v.youku.com/v_show/id_XMTU3NDMxMjkxNg==.html
3，數控剪板機產品簡介及用途
數控剪板機是用一個刀片相對另一刀片作往復直線運動剪切板材的機器。是借于運動的上刀片和固定的下刀片，采用合理的刀片間隙，對各種厚度的金屬板材施加剪切力，使板材按所需要的尺寸斷裂分離。剪板機屬于鍛壓機械中的一種，主要作用就是金屬加工行業。產品廣泛適用于航空、輕工、冶金、化工、建筑、船舶、汽車、電力、電器、裝潢等行業提供所需的專用機械和成套設備。
QC12K數控剪板機主要用于機械制造、高低壓開關柜、家用電器、汽車、糧食機械、醫療器械、廚房設備、輕工、紡織機械、化工機械、造船、不銹鋼裝璜等行業金屬板料的剪切加工。
4，數控剪板機性能特點
液壓傳動、擺式刀架。機架整體焊接結構堅固耐用。經退火處理，不變形。
具有快速調整刀片間隙功能，定位可靠。
具有行程調節裝置，行程可方便地快速無級調節。
高精度滾珠絲杠及直線導軌。

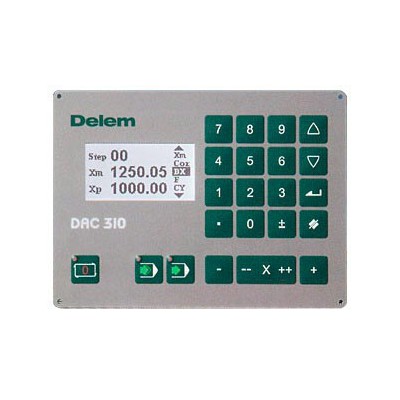

數控系統：荷蘭DELEM公司CNC系統，瑞士CYBELEC系統，日本三菱系統。
5，數控剪板機技術參數
型號 | 最大剪切 厚度 (mm) | 最大剪切 寬度 (mm) | 剪切角度 ( ° ″ ) | 行程次數 (times/min) | 后檔料 (mm) | 功率 (KW) | 重量 (kg) | 尺寸 (長x寬 x高) mm |
QC12K-4x2500 | 4 | 2500 | 1° 30″ | ≥18 | 20-600 | 4 | 4500 | 3040x1610x1650 |
QC12K-4x3200 | 4 | 3200 | 1° 30″ | ≥14 | 20-600 | 5.5 | 5900 | 3840x1610x1650 |
QC12K-4x4000 | 4 | 4000 | 1° 30″ | ≥10 | 20-600 | 5.5 | 7000 | 4640x1705x1700 |
QC12K-4x6000 | 4 | 6000 | 1° 30″ | ≥10 | 20-600 | 7.5 | 18000 | 6460x2100x3200 |
QC12K-6x2500 | 6 | 2500 | 1° 30″ | ≥18 | 20-600 | 7.5 | 7000 | 3140x1610x1650 |
QC12K-6x3200 | 6 | 3200 | 1° 30″ | ≥14 | 20-600 | 7.5 | 8000 | 3840x1610x1650 |
QC12K-6x4000 | 6 | 4000 | 1° 30″ | ≥10 | 20-600 | 7.5 | 9000 | 4640x1705x1700 |
QC12K-6x5000 | 6 | 5000 | 1° 30″ | ≥10 | 20-750 | 11 | 15500 | 5786x2200x2160 |
QC12K-6x6000 | 6 | 6000 | 1° 30″ | ≥7 | 20-800 | 15 | 19000 | 6900x2570x2280 |
QC12K-8x2500 | 8 | 2500 | 1° 30″ | ≥14 | 20-600 | 11 | 8000 | 3040x1610x1650 |
QC12K-8x3200 | 8 | 3200 | 1° 30″ | ≥10 | 20-600 | 11 | 9500 | 3840x1610x1650 |
QC12K-8x4000 | 8 | 4000 | 1° 30″ | ≥8 | 20-600 | 11 | 10000 | 4860x1705x1700 |
QC12K-8x5000 | 8 | 5000 | 1° 30″ | ≥7 | 20-750 | 15 | 17000 | 5786x2252x2310 |
QC12K-8x6000 | 8 | 6000 | 1° 30″ | ≥5 | 20-750 | 18.5 | 22000 | 6900x2570x2280 |
QC12K-10x2500 | 10 | 2500 | 1° 30″ | ≥11 | 20-600 | 15 | 8000 | 3350x2050x1950 |
QC12K-10x3200 | 10 | 3200 | 1° 30″ | ≥10 | 20-600 | 15 | 9000 | 4050x2050x1950 |
QC12K-10x4000 | 10 | 4000 | 1° 30″ | ≥12 | 20-600 | 18.5 | 15500 | 4800x2200x2100 |
QC12K-10x6000 | 10 | 6000 | 1° 30″ | ≥10 | 20-800 | 18.5 | 26000 | 6900x2570x2280 |
QC12K-12x2500 | 12 | 2500 | 1° 30″ | ≥11 | 20-600 | 18.5 | 12000 | 3350x2050x1950 |
QC12K-12x3200 | 12 | 3200 | 1° 30″ | ≥10 | 20-800 | 18.5 | 14500 | 4020x2050x2230 |
QC12K-12x4000 | 12 | 4000 | 1° 30″ | ≥8 | 20-800 | 18.5 | 18500 | 4820x2400x2730 |
QC12K-12x5000 | 12 | 5000 | 1° 30″ | ≥7 | 20-800 | 22 | 22000 | 5600x2500x2000 |
QC12K-12x6000 | 12 | 6000 | 1° 30″ | ≥6 | 20-800 | 22 | 24000 | 6900x2570x2280 |
QC12K-16x2500 | 16 | 2500 | 2° | ≥8 | 20-800 | 18.5 | 14500 | 3520x2060x2350 |
QC12K-16x3200 | 16 | 3200 | 2° | ≥7 | 20-800 | 22 | 17500 | 4062x2300x2320 |
QC12K-16x4000 | 16 | 4000 | 2° | ≥5 | 20-800 | 22 | 20000 | 4850x2350x2300 |
QC12K-16x5000 | 16 | 5000 | 2° | ≥5 | 20-800 | 22 | 29000 | 5900x2600x2700 |
QC12K-16x6000 | 16 | 6000 | 2° | ≥5 | 20-800 | 22 | 40800 | 6900x2700x2700 |
QC12K-20x2500 | 20 | 2500 | 2° 30″ | ≥6 | 20-800 | 37 | 21000 | 3400x2088x2570 |
QC12K-20x3200 | 20 | 3200 | 2° 30″ | ≥5 | 30-800 | 37 | 27000 | 4150x2350x2710 |
QC12K-20x4000 | 20 | 4000 | 2° 30″ | ≥5 | 30-1000 | 37 | 28000 | 4920x2400x2730 |
QC12K-20x5000 | 20 | 5000 | 2° 30″ | ≥4 | 20-800 | 37 | 30000 | 5900x3000x3300 |
QC12K-20x6000 | 20 | 6000 | 2° 30″ | ≥4 | 20-800 | 37 | 50000 | 6700x3000x3000 |
QC12K-25x2500 | 25 | 2500 | 3° | ≥5 | 30-800 | 45 | 23000 | 3500x2400x2500 |
QC12K-25x3200 | 25 | 3200 | 3° | ≥4 | 30-800 | 45 | 26000 | 4200x2400x2500 |
QC12K-25x4000 | 25 | 4000 | 3° | ≥4 | 30-800 | 45 | 30000 | 4950x2500x2600 |
QC12K-30x2500 | 30 | 2500 | 3° | ≥4 | 30-800 | 37 | 35000 | 3300x2900x3000 |
QC12K-30x3200 | 30 | 3200 | 3° 30″ | ≥4 | 30-800 | 45 | 39000 | 4200x2500x2600 |
QC12K-40x2500 | 40 | 2500 | 4° | ≥3 | 30-800 | 75 | 50000 | 3200x3300x3200 |
QC12K-40x3200 | 40 | 3200 | 4° | ≥3 | 30-800 | 90 | 65000 | 4300x3300x3000 |
6，數控剪板機配置表
數控系統 | 日本三菱 | 荷蘭DELEM310 意大利ESA |
驅動 | 交流伺服電機（日本松下） | 交流伺服電機（日本松下） |
絲杠 | 滾珠絲杠（臺灣銀泰） | 滾珠絲杠（臺灣銀泰） |
導軌 | 高精度導軌（國 產） | 高精度導軌（國 產） |
擋料裝置 | 數控后擋料裝置 | 數控后擋料裝置 |
7，數控剪板機技術指標
最大定位速度（m/min） | 10 |
最大行程（mm） | 600 |
定位精度（mm） | ±0.2 |
8，數控剪板機附件表（裝箱單）
9，數控剪板機價格及付款方式，交貨期
9-1，出廠價（含增值稅）
主動聯系我們，可享受老客戶同等價格！
9-2，付款方式
預付50%，發貨前付付清全款。
9-3，交貨期
收到50%預付款后，30個工作日內發貨。
10,數控剪板機服務承諾
10-1、數控剪板機售前服務
◆ 專業技術人員為客戶介紹產品特點及概況，為用戶選擇高檔次產品提供決策信息及相關條件
◆ 通過投標活動技術方案，積極提供招標設備的性能特點及各種參數。工程師及項目經理進行交流及商務談判，并隨時歡迎客戶來公司參觀考察
10-2、 數控剪板機 售中服務
◆ 選擇國內外最好的配套件制造廠家，保證做到全面滿足客戶要求，并且便于日常維護及配套件供應
◆ 制造過程中，全力配合客戶的產品監造、檢查驗收等各階段工作
10-3、 數控剪板機 售后服務
◆ 對客戶進行專業培訓，并提供產品使用、維修、保養等方面的技術資料
◆ 完成合同規定的產品技術規范條件中明確的產品責任，完全滿足用戶的需求
◆ 根據客戶要求，可派專業技術人員到現場技術服務
◆ 現場安裝招標設備、試運行、維護，對買方人員進行培訓
◆ 對非供方責任造成的設備損壞，優先提供配件和修理義務
◆ 長期優惠提供設備易損件供應服務
◆ 質保期12個月，在產品質保期內，因制造所產生的產品質量問題，由我方免費負責修理或更換部件。質保期后，一如既往實施優質服務，僅收取成本費。
設備如發生質量問題，在接到用戶維修通知后，本公司維修人員將及時給予答復，24小時（500公里以內）內到達現場，為客戶創造一個高效率的工作環境。
11，數控剪板機質保期及相關認證
本產品質保期一年，終生服務。質保期內，免費為客戶服務。
相關認證：
ISO9001：2008質量認證；出口歐盟機電產品出口CE認證；擁有鍛壓機床出口質量許可證；
我公司是所有產品都已在國家質監局備案。
公司實力強大，產品質量可靠，相信我們，選擇我們，您不會后悔！

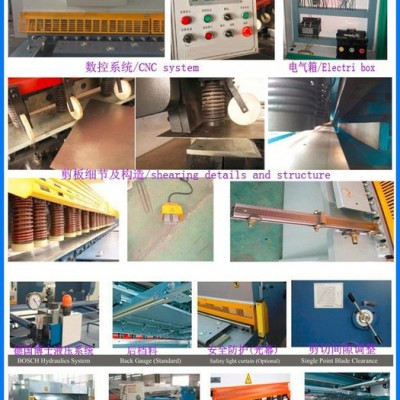

12，數控剪板機機器工作細節及構造
13，數控剪板機機器用油及包裝運輸
14，數控剪板機公司展示
