| 安裝方式 | 臥式 |
|---|---|

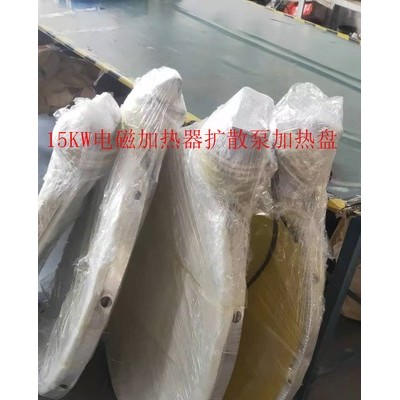

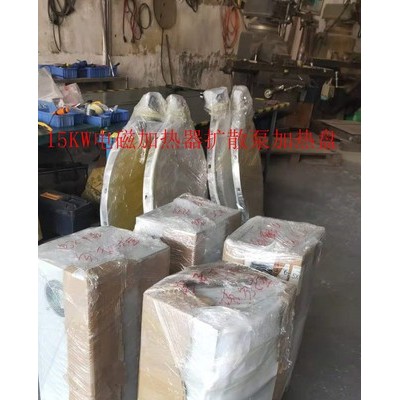

| 別名 | 15KW真空電鍍加熱圈 擴散泵電熱圈發熱圈 |
| 產地 | 東莞 |
| 電壓 | 380V |
| 控制方式 | 智能控制 |
| 類型 | 工業節能設備 |
| 容量 | 見參數 |
| 顏色 | 白色 |
| 用途 | 省電 |
| 品牌 | 科渡 |
| 型號 | KD |
| 加工定制 | 否 |
| 熱水器種類 | 電磁加熱器控制 |
| 節電效果 | 見參數 |

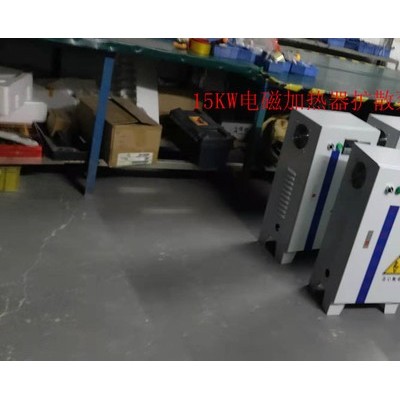

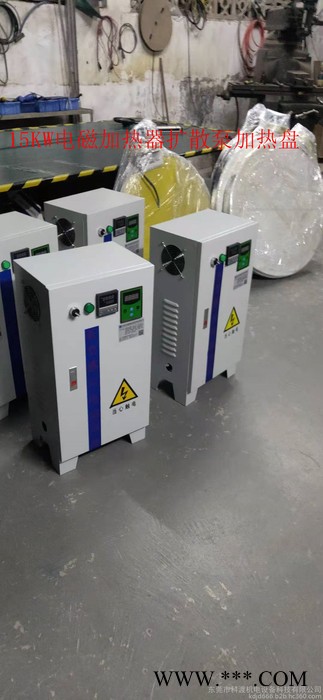

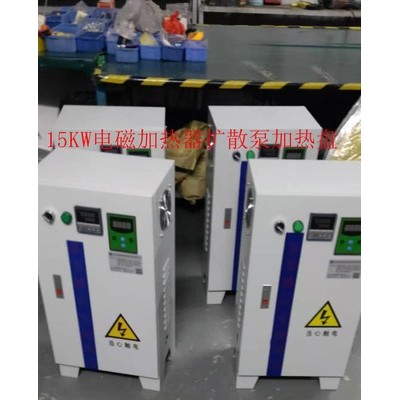

半橋 15KW 電磁加熱控制器說明 （高效率諧振式工作，非一般定頻或恒功率模式） 獨特的控制方式（PID 無極調功，8 檔功率調節，及普通軟開關工作模式）三種選擇 半橋 15KW 電磁加熱控制器簡要介紹 一、產品電氣規格： 1、額定電壓頻率：380VAC 50Hz /60Hz 2、電壓適應范圍：310V-450V 3、額定功率：根據工件加溫要求 4、工作頻率：8.5-45KHz 段 12-20KHz 5、安全工作環境溫度：-20℃-45℃; 6、工作濕度：≤95% 7、熱效率≥90% 8、線圈與被加熱體間距為 18-25MM（包好以后的厚度） 9、工作電流：20-22Ａ+-2Ａ 10、采用高速輸出電流霍爾傳感器，能更的檢測相位，電流大小. 二、基本性能概述 ： 1、有軟啟動功能,在頻繁啟動的情況下,安全可靠,使用壽命長 2、有缺相保護功能3、有 IGBT 過流保護功能 4、有輸出過流保護自動調節負反饋功能（保護點 40A） 5、有 IGBT 過溫保護功能 6、有加熱線圈短路保護功能 7、有加熱線圈開路保護功能 8、半橋串聯諧振電路 9、采用高性能 IGBT 驅動芯片驅動，的驅動及輸出波形 10、自動識別負載及鎖相功能,以使負載端得到功率因數，也使電路控制在弱感性 區高效率工作 11、數臺電磁加熱控制器并聯安裝在同一個加熱管上,互不干擾 12、節電效果好:與目前采用的電熱圈相比,節電可達 30%以上 13、安裝方便:可接桶型和平盤型等等結構方式感應線圈 14、運行成本低,維修量少,產品保修 1 年,終生維護 三、產品使用所接負載特性：5130 號鋼以及 45 號鋼類，線圈與工件距離 2.5 厘米（特殊 材料要特殊調試） 半橋參數要求 序號 功率（KW） 輸入電流（A） 帶負載電感量（uH） 線圈電流（A） 線橫截面（mm2） 國標 有效長度（m）兩邊各 3 米留邊引線 保溫棉厚度（18- 25 mm） 注意：電感量只是應用的其中一個參數而已，具體要實測工作頻率和電流，通過增減線圈匝 數來匹配功率，加熱溫度要求高的感量適當減小，工作頻率在 11-28KHz 范圍內，保持加 熱到所需溫度時頻率不低于 11KHz（工件溫度升高時等效串聯阻抗 R 上升，RLC 的諧 振頻率會降低,同理 R 上升，母線電壓不變的情況下電流有所下降是正常的） 四、電磁加熱控制器工作狀態 為了方便操作，所有功能鍵統一（也可按客人需求訂做） 待機下工作狀態 1.通電待機---控制板上電源指示燈亮.2.通電待機---風機運行一分鐘 3.顯示數碼屏在待機下查看溫度，輸入電壓 開機下工作狀態 1.開機---控制板上電源指示燈亮. 2.風機運行一直工作 3.顯示數碼屏可查看溫度，輸入電壓，輸入電流，工作頻率，工作檔位，工作狀態 五、控制面板 四個按鍵分別是“-”、“功能鍵”、“+” 、 “確認鍵” 。（注：PID 及普通方式控制方式 只有“功能鍵”） 1、“功能鍵”：分別有“檔位”、“功率”、“頻率”、“電壓”、“電流”、 “IGBT 溫度”“諧振 狀態”等七 種指示。 “檔位”有 8 檔，第“8”檔功率，抵“1”檔功率。檔位的調節由“+”、“-” 鍵 完成。 “功率”顯示頭字母是“P”，表示視在功率的大小。 “頻率”顯示頭字母是“F”，表示當前運行頻率的大小。 “電壓”顯示頭字母是“U”，表示輸入電壓的大小。 “電流”顯示頭字母是“A”，表示輸入電流的大小。 “溫度”顯示頭字母是“C”，表示當前 IGBT 溫度的高低。 “諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常 的 狀態；“E8”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在偏離諧振狀態，需要 調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS” 狀態。 并查看輸入電流是否處于對應的功率 2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是檔“8”檔時，按此 鍵不起作用。 3 、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是檔“1”檔時，按此鍵不起作用。 六、電磁加熱器數碼管顯示故障代碼： “-E2-”：過壓保護（高于 430V）； “-E3-”：欠壓保護（低于 310V）； “-E4-”：過熱保護（IGBT 高于 75°C，等 IGBT 溫度降到 60℃，系統自動重啟）； “-E5-”：超低溫保護（溫度電阻開路檢測）； “-E6-”：IGBT 過流保護； “-E7-”：輸出過流保護； “-E8-”：輸入過流保護。 “-E9-”：沒接感應線圈故障保護。 七、產品主要應用領域：工業加熱設備如塑膠機械注塑機、造粒機、吹膜機、拉絲機，鍋爐, 鍍膜機等等的節能改造中; 民用加熱產品如電磁熱水器,電磁熱水瓶,電磁爐等高效加熱電 器中。 注：多組組合繞線方向須統一，每組線圈之間的間距須大于 100MM 以上。 注：1、主機要定期除塵， 凡向我司訂購產品自送貨當日算起在珠三角內免費保修一年，義務上門培訓，終身維護，超過保修期；小問題我司可免費維護，涉及成本較高費用，我司只需收取成本費用。
