一、設備型號及名稱

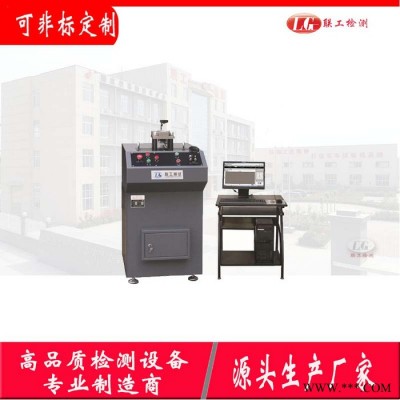

GBC-60W微機控制杯突沖杯試驗機

二、設備用途

本機采用機電一體化設計，外觀整潔、大方，是對金屬薄板和帶材進行工藝性能試驗的精密設備，可實現用國標GB/T 4156《金屬材料 薄板和薄帶埃里克森杯突試驗》檢驗金屬薄板和帶材在試驗過程中的塑性變形性能，還可實現用GBT24183《金屬材料制耳試驗方法》、GB5125《有色金屬沖杯試驗方法》檢驗有色金屬板的各向異性，更換相關模具還可根據國標GBT9753《色漆和清漆 杯突試驗》、GBT15825《金屬薄板成型性能與試驗方法》對相關材料進行試驗。

所謂杯突試驗即用一定規格的鋼球或球狀沖頭，向周邊具有10kN夾緊力的試樣施加壓力，直到試樣產生穿透裂縫為止，此時沖頭壓入深度，即為板材的杯突值，此杯突值用來判斷材料的塑性變形性能。

 沖杯試驗是使薄板、帶材的圓片（?55、?100）試樣壓緊于壓邊圈與沖模之間，在沖頭施加的沖力作用下，沿徑向產生延伸及彎曲塑性變形而一次拉延成圓柱杯，用來測定材料以制耳率為標志的各向異性。

試樣為圓盤狀，圓盤試樣與沖頭直徑的拉延比為1.8。

三、主要技術參數

1、試驗力：60kN

2、測力范圍：0.2kN～60kN

3、試驗準確度：±1％

4、試驗速度：2～100mm/min  （任一速率恒速控制）

5、夾持試樣厚度：0.05～3mm （高精度傳感器，可實現超薄板材試驗）

6、加緊活塞行程：40mm

7、杯突值分辨率：0.01mm
