坩堝式鋁合金熔化保溫爐是通過電阻發熱，對坩堝進行輻射式均勻加熱后，再將鋁錠/水口放置坩堝內進行烤煮式溶解和保溫的一種鋁合金熔化設備。

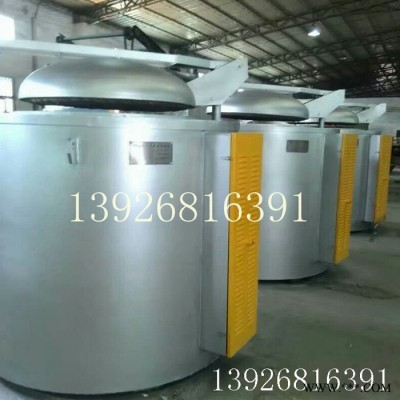

一、設備名稱：坩堝式鋁合金熔化保溫爐
   1.類型：坩堝式
   2.形狀：方形   圓形、橢圓形，可定制
   3.能源：電能
二、設備簡介
   1.構造：電爐由五大部件構成：爐殼、爐襯、電控系統、坩堝、電阻絲。
   2.原理：坩堝式鋁合金熔化保溫爐是通過電阻發熱，對坩堝進行輻射式均勻加熱后，再將鋁錠/水口放置坩堝內進行烤煮式溶解和保溫的一種鋁合金熔化設備。

三、設計要求
    1. 容量：300kg（可依客戶需求定制）
    2. 熔化率：120kg/h
    3. 工藝溫度： 630℃-750℃

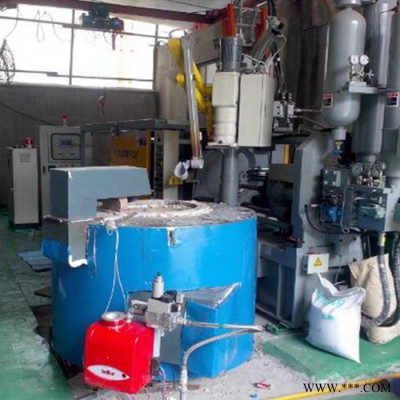

    4. 與280-500T 壓鑄機配合使用

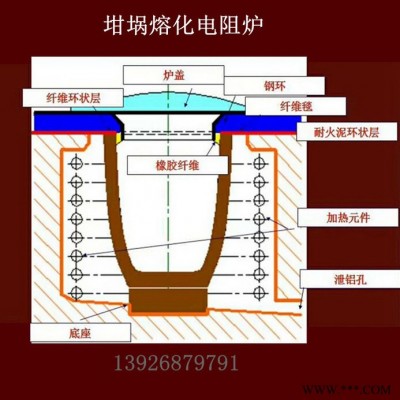

四、坩堝式電熔化保溫爐結構
    1、爐外構造
    1）爐外體外殼采用4mm鋼板制成圓桶
    2）坩堝蓋板為14mm鋼板
    3）底板由8mm厚鋼板構成
    4）蓋板由14mm厚鋼板構成
    5）爐保溫蓋（活動式）：外層6mm,內層為60mm隔熱火（爐保溫蓋為一次沖壓成型，手動升降，可360度旋轉）

     2、爐內襯構造材料
     1)**層：耐高溫保溫板 三層
     2)第二層：保溫棉（密度260.）
     3)第三層：高純度耐高溫絕緣磚：莫來石
     4)特殊研發的保溫材料

      3、加熱元件：
      1）電阻絲：電阻帶，耐溫高，爐絲更換方便。

      2）碳化硅石墨保護套
              3）探溫針，不銹鋼制熱電偶（精度±1℃）

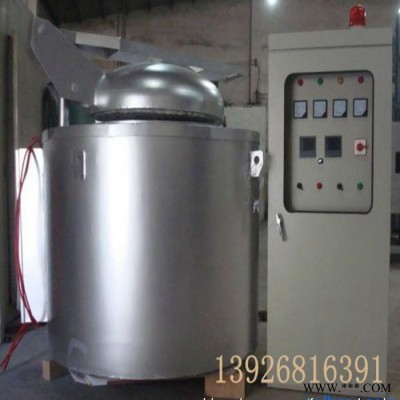

五、電器控制柜
      1）控制面板：
      A 電流表
      B 電流控制器（旋鈕手動型）
      C 溫控儀表 D 按鈕開關
      2）空氣開關
      3）可控硅組件
      4）熔斷器
      5）中間繼電器（正泰）
      6）三相計量電度表
      7）斷路器及其他電器元件組成
      8）互感器
      9）散熱風扇
      10）散熱模塊
      11）可控硅觸發器

六、技術要求
     1.采用等靜壓石墨坩堝，保用壽命為6個月，正常使用壽命在8-13個月。坩堝為單膽結構**使用坩堝內壁可涂抹被覆劑（起到不粘鋁液的作用）。

     2.整機出現問題，一年內免費維修（坩堝不在內，坩堝保用6個月）；
     3.電爐直接連接電**可直接使用，新爐**使用時需先通電烤坩堝（在特定高溫烘烤坩堝的作用**階段低溫烘烤坩堝是烤干坩堝的水分，第二階段的高溫烘烤是為了使坩堝表面的釉成在高溫情況下改變物理性質，能更好的保護坩堝，提高坩堝的壽命。）
     4.鋁合金熔化爐電控系統配備報警系統，過壓過流保護，漏電保護，漏液保護，當熔爐發生異常時，報警系統自動報警，并自動開啟安全模式，爐子自動斷電停止加熱，確保生產安全；
七、坩堝式電熔化保溫爐技術參數

八、安裝調試及運輸事宜
1.供方負責將設備運輸?shù)劫彿焦S，所產生的運輸費用由供方承擔，
2.供方設備到購方現場后，卸貨所產生的吊裝費用及擺放到位由購方負責，
3.供方負責對設備的安裝及使用進行培訓 九、安裝條件 1）電網配線至爐前國標電線**小45平方）由購方負責安裝 2）到控制箱的一次電源(380V 50HZ附斷路器)由購方負責安裝. 3）工作電源為380V/50HZ
4）控制箱到爐體的電配線由耐高溫金屬套管進行配線.(4M以內)供方負責,超出4M由購方負責
5）備注配電： 購方在靠近安裝控制柜處事先裝好電源，電源要事先配上空氣開關，接入功率要求220A以上。進負荷線要求三相五線，規格為：三相電線使用35mm?的國標銅芯線，零線4mm,地線6mm
十、備注： 1.爐體、保溫材料、電箱、保用一年； 2.坩堝保用6個月；

3.保護套、探溫針、不保用；
4.發熱絲保用一年。
