測量范圍	0-100000m3/h
產地	福建廈門
工作溫度	330
工作壓力	1.6MPa
公稱通徑	15-300mm
精度等級	1.5
類型	渦街流量計,流體振蕩式流量計
適用介質	蒸汽,液體,水,氣體,空氣,低腐蝕性氣體,氮氣,柴油
品牌	廈門精川
型號	JCVF
加工定制	是

電鍍廠蒸汽流量計,蒸汽流量測量的溫壓自動補償，國內六七十年代已開展這方面的工作了，當時得益于氣動、電動單元組合儀表中計算單元的發展和完善。隨著計算機技術的發展，這一工作更是有了長足的進步。但其基本的原則及應用中的一些問題并沒有變，如以下問題：溫壓補償的實質 蒸汽的溫度和壓力改變時，蒸汽的密度會跟著變化，導致蒸汽流量計產生測量誤差。為減少誤差，可采取溫壓補償方式來減少測量誤差。所謂溫壓補償實質是被測蒸汽的溫度、壓力與設計時采用的數值不符時,而采取的蒸汽密度修正措施。密度修正措施既可人工進行，也可用儀表或DCS自動進行。

低壓蒸汽流量計選購方法介紹
考慮因素如下：
1、儀表性能方面：度、重復性、線性度、范圍度、壓力損失、上下限流量、信號輸出特性、響應時間等；
2、流體特性方面：流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、臟污、氣體壓縮系數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等；
3、環境條件方面：環境溫度、濕度、安全性、電磁干擾等；
4、經濟因素方面：購置費、安裝費、維修費、校驗費、使用壽命、運行費（能耗）、備品備件等。
選型能否成功很大程度上取決于選型人員對儀表性能質量和測量對象特性的確切了解，測量對象的確切了解非常重要，并非用戶對自己的測量對象都有準確了解，許多選型的失敗是因為提供參數不準確所致，所以務必參數明確，選型，明確備注。

一、蒸汽流量計 電鍍廠蒸汽流量計 蒸汽流量計原理簡介：

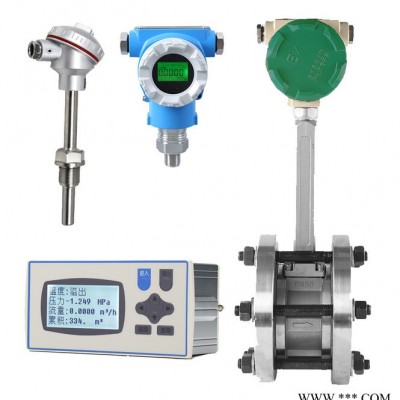

JCVF型鍋爐蒸汽流量計是根據卡門（Karman）渦街原理測量氣體、蒸汽或液體的體積流量、標況的體積流量或質量流量的體積流量計。并可作為流量變送器應用于自動化控制系統中。該儀表采用先進的差動技術，配合隔離、屏蔽、濾波等措施，克服了同類產品抗震性差、小信號數據紊亂等問題，并采用了獨特的傳感器封裝技術和防護措施，保證了產品的可靠性。產品有基本型和復合型兩種形式，基本型測量單一信號；復合型可同時實現溫度、壓力、流量的測量。每種形式都有整體、分體結構，以適應不同的安裝環境。

二、廈門精川JCVF渦街流量計工作原理：

電鍍廠蒸汽流量計是由設計在流場中的旋渦發生體、檢測探頭及相應的電子線路等組成。當流體流經旋渦發生體時，它的兩側就形成了交替變化的兩排旋渦，這種旋渦被稱為卡門渦街。斯特羅哈爾在卡門渦街理論的基礎上又提出了卡門渦街的頻率與流體的流速成正比，并給出了頻率與流速的關系式

：f = St × V/d    式中:
    f 渦街發生頻率 (Hz)
    V 旋渦發生體兩側的平均流速(m/s )
    St 斯特羅哈爾系數（常數）
這些交替變化的旋渦就形成了一系列交替變化的負壓力，該壓力作用在檢測探頭上，便產生一系列交變電信號，經過前置放大器轉換、整形、放大處理后，輸出與旋渦同步成正比的脈沖頻率信號（或標準信號）。
三、廈門精川蒸汽流量計 電鍍廠蒸汽流量計 蒸汽流量計原理特點與用途：
·無可動部件，長期穩定，結構簡單便于安裝和維護；
·采用消擾電路和抗振動傳感頭，具有一定抗環境振動性能；
·采用超低功耗單片微機技術，1節3.2V10AH鋰電池可使用5年以上；
·由軟件對儀表系數非線性進行修正，提高測量精度；
·壓力損失小，量程范圍寬；
·采用EEPROM對累積流量進行掉電保護，保護時間大于10年；

廈門精川蒸汽流量計原理產品安裝:

安裝條件：
1、傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
2、傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
3、傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
4、傳感器感應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
5、被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
6、傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。

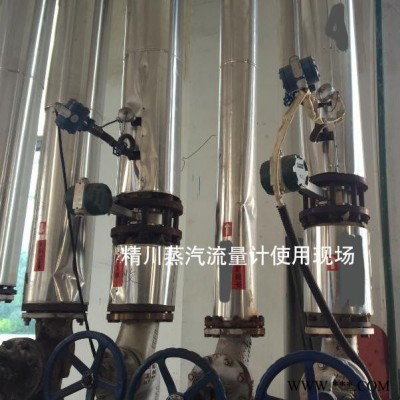

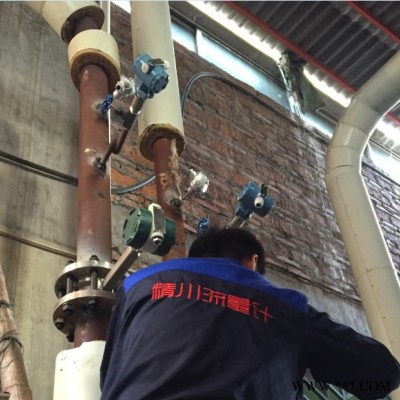

廈門精川蒸汽流量計在電鍍廠測量蒸汽現場:

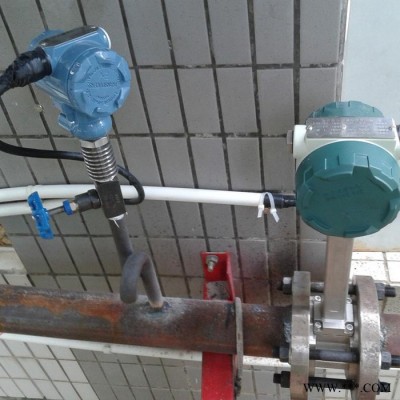

廈門精川電鍍廠低壓蒸汽流量計測量壓縮空氣現場:
