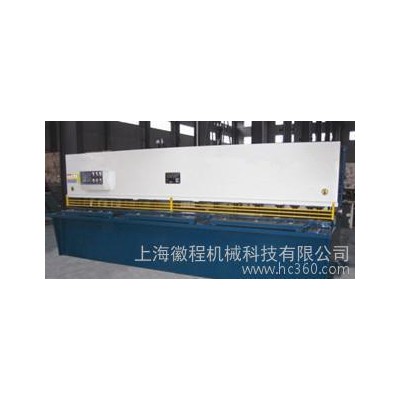

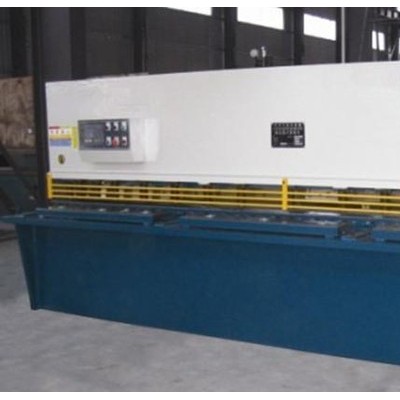

QC12Y液壓擺式剪板機性能特點QC12Y-4×2500：

液壓擺式數控剪板機性能特點：

1.外形美觀，運用UG（有限元）分析方法，經計算機輔助優化設計。
2.整體鋼板焊接結構，具有良好的強度，剛度和抗振性，兩缸固定于左右立柱上，工作臺面上設有輔助刀座，便于刀片作微量調節，工作臺面上還裝有送料滾球，操作輕便。
3.刀片間隙調無級調整機構，適應不同板厚及材質的剪切需要。
4.刀片可使用四個刃口剪切，延長了刀片的使用壽命。
5.上刀架采用內傾結構，便于落料，提高了制件的精度。
6.調整剪切行程，既可提高加工效率，又可實現分段剪切功能。
7.剪切次數可預先設定并可自動計數，減少了繁鎖的清點工作。
8.采用先進的集成式液壓系統，減少管路安裝，保證了機床運行中高度的可靠性和安全性。
9.采用液壓壓料機構，由安裝在機架前面支承板上若干個壓料油缸進油后，壓料頭在克服拉力彈簧的拉力后下壓，壓緊板料。在剪切完成后，借助于拉力彈簧的拉力而復位。壓料力的大小隨被剪切板厚度的增加而增大。
11.電氣元件和材料符合國際標準，安全可靠，壽命長。
12.采用50HZ、380V三相四線制供電。機器的電機采用三相380V，對線燈采用單相220V。控制變壓器采用二相380V。控制變壓器的輸出供控制回路取用，其中24V供后擋料控制用，及供給電磁換向閥。6V供給指示燈，24V供給其它控制元件。
13.機器的電氣箱位于機床的左側，機器的操作元件除腳踏開關外，全部集中在機床前面的按鈕站上，每個元件的功能由其上方的形象符號標致。
14.前擋料：置于工作臺面上，用標尺指示數值，以調節活動擋塊達到所需的擋料值。在剪切薄鋼板時使用前擋料剪切較方便。
15.后擋料：裝于上刀架上，隨上刀架作上下擺動，后擋料的調節由0.55KW電動機驅動，經齒輪減速后由絲桿傳動。在按下調節按“+”、“-”時可達到擋料板向前或向后的調節，（數字顯示尺寸位置）在機動調節不能達到所需的調節值時，可旋動手動調節輪進行手動微調以確保所需的調節值，所以后擋料調節是方便可靠的。當剪切要板料長度大于后擋**大擋料距離時，可將擋料板開至**位置，將擋料板抬起，即可剪切任意的板料。

 液壓擺式剪板機技術參數：
