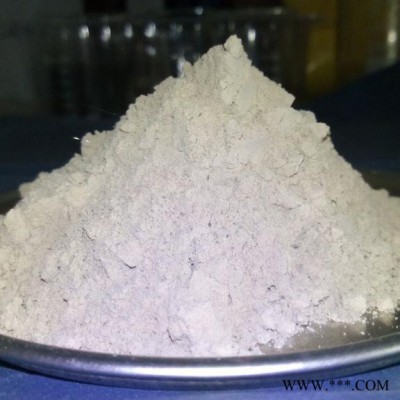

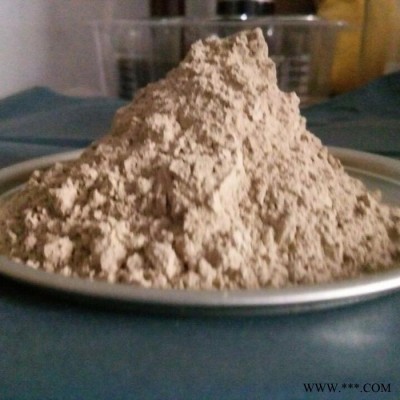

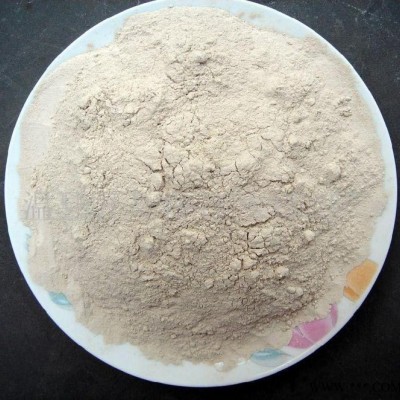

鋁酸鈣粉是灰白色粉末。主要成份是二鋁酸鈣(CaO·2A1203)和一鋁酸鈣(CaO·A1203)的混合物.微溶于水，水溶液呈堿性，PH值約為11。 鋁酸鈣粉與無(wú)機(jī)強(qiáng)酸反應(yīng)活性很高，在常溫下即可啟動(dòng)發(fā)生。且放熱量大，升溫快，氧化鋁的溶出率可達(dá)90%以上，用它做原料生產(chǎn)液體或固體聚合氯化鋁能簡(jiǎn)化工藝，降低成本，提高產(chǎn)品質(zhì)量，是目前國(guó)內(nèi)外大多數(shù)聚合氯化鋁生產(chǎn)廠家所采用的原材料。

鋁酸鈣粉與**反應(yīng)，可一步制得聚合氯化鋁.配合比按下式計(jì)算:

WHcl=[2.147(1-B)·AAlo，·n十1.304Acao]。W/AHC

式中:WHCl一需投加的**重量Ke W-擬投加的鋁酸鈣粉重量Kg B-預(yù)期聚合氯化鋁產(chǎn)品堿化度% Aal2O3-鋁酸鈣粉中氧化鋁含量% AcaO-鋁酸鈣粉中氧化含量% Ahc1-**中**含量% n-溶出率%

生產(chǎn)時(shí)，先將反應(yīng)池中加水，開(kāi)啟攪拌漿.然后定量加入**，稀釋至要求濃度后，再緩慢加入鋁酸鈣粉進(jìn)行反應(yīng)。反應(yīng)過(guò)程中，池內(nèi)溫度會(huì)逐漸升高。超過(guò)110℃時(shí).可適量加水抑制.使反應(yīng)不至于激烈而溢池。補(bǔ)加水要少量多次.保持正常所需溫度。加完鋁酸鈣粉，再反應(yīng)2小時(shí)，用PH試紙測(cè)試大于3時(shí)，即可加水稀釋至密度為1.25-1，26，放料至沉淀池沉淀好后，上層清液即為液體產(chǎn)品，也可經(jīng)干燥機(jī)于燥，得到固體聚合氯化鋁產(chǎn)品。
