紅海機械拋丸機工作原理與結構特征

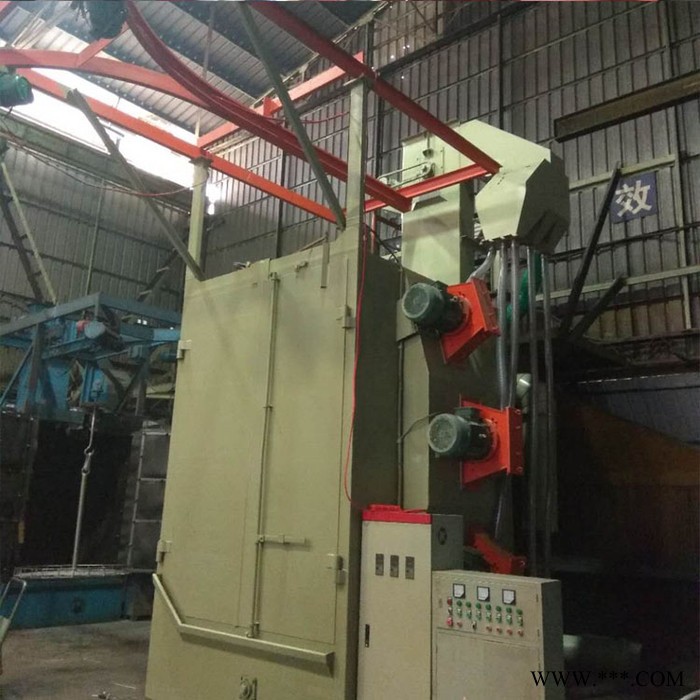

機器的結構如圖一示，由清理室，大門、軌道、吊鉤、提升
機、供丸系統、螺旋輸送器、分離器、拋丸器和電器系統等組成，
其主要部分分述如下：
1、清理室
清理室系焊接結構，為了使拋射出的彈丸能有效的拋射到被清理工件的表面上，安裝拋丸器的一側，壁板傾斜一角度，
室內在拋丸器所對的各面設有金屬保護板，其它處敷設保護板，以
保護室壁不被彈丸破壞。

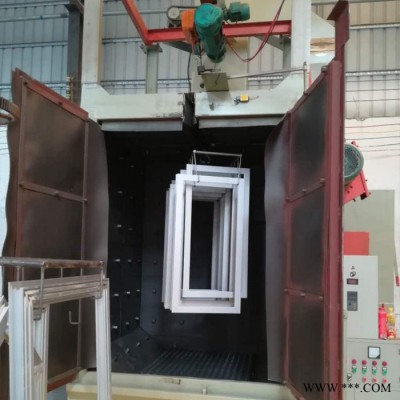

2、大門
大門兩扇外開，增加室清理容積，為安全起見，大門上方裝
有一限位開關，必需待大門關閉后，方能起動拋丸器。

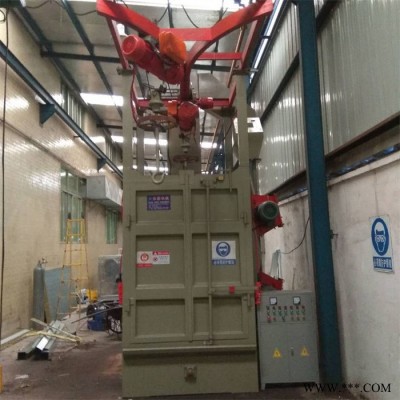

3、吊鉤
吊鉤由電動葫蘆、減速自轉裝置組成，吊鉤的移動、升降由葫
蘆完成，吊鉤在室體內部的旋轉由減速裝置完成。
4、提升機
本機采用平皮帶傳動的斗式提升機，其落料形式采用離心重力
式落丸，當彈丸束揚起時，灰塵被吸走，如發現彈丸在未進入溜丸
管前有墮落返回，則應調節螺栓調整帶輪所處的高度，當機器因丸
量過多或有大塊物料被別住時，可打開下罩底部處的蓋板進行清
除。
5、供丸系統
彈丸流量多少以閘門的開啟間隙大小來控制，而閘門開啟間隙
的大小是通過手動閘進行的調整，從而使彈丸的流量與拋射量大至相等。
6、丸砂分離器
此結構屬風選流幕式分離器，由提升機輸送來的丸砂混合物經
定量門流出形成一個厚度約 20mm 的丸砂幕，在分離區內通過由風
機產生的水平氣流，由于丸砂及灰塵的比重和顆粒不同，被氣流吹
過后，重的彈丸偏離很小的距離，它們落于貯丸斗內繼續使用，砂
和粉碎后的小顆粒彈丸偏離的距離大，落于灰砂斗內從廢料管排
出，粉塵則經除塵管道排出。
如發現沿分離方向上分離效果不一樣時，調節風量門讓其通過
分離區的風速都在 4~5 米/秒的范圍內，方能達到良好的分離效果。
7、螺旋輸送機器
它是電動機帶動擺線針輪減速器驅動螺旋節，將清理室落下的
丸砂輸送到提升機底部，為了防止較大雜物進入螺旋輸送器和提升
機，在清理室底部放有篩網。
8、拋丸器
拋丸器主要由葉輪、葉片、分丸輪、定向套、護罩體、電機等
主要零件組成。分丸輪固定在電機軸上與葉輪一起旋轉，定向套則由定向套壓圈固定在護罩體上。
若轉動定向套，則可改變彈丸的拋射方向，定向套窗口的角度
大小，決定彈丸的拋射角，彈丸的徑向射角一般為 60 度左右。機器的安裝調整和運轉
1、機器的安裝 1）、本機體積受運輸條件限制不能總裝出廠，
故采取分組包裝發運到用戶現場安裝，用戶在現場安裝時須酌情整
形，并注意圖中技術要求。
（2）、總裝時，先固定清理室，然后將拋丸器、軌道與吊鉤、
提升機、螺旋輸送器、丸砂分離器、供丸系統、電控系統等按總圖裝配。
（3）、定向套窗口的位置，應根據總裝圖中的示意圖安裝。
2、機器的調整
在全機安裝后（或使用一段時間后）
（1）、拋丸器中定向套的調整，松開定向套壓塊，即可旋轉定
向套，以改變定向套窗口的位置來改變拋丸的拋射位置，即順拋丸
器的旋轉方向調整定向套，拋射位置前移，反之，拋射位置后移。
（2）、調整電閘門，使其達到需要的供丸量。
（3）、提升機皮帶松馳時，可調整提升機上部的調節螺栓，
以保證皮帶的松緊適度。
（4）、提升機上部鏈條的松緊，由調節減速機來執行。
