| 刀具數量 | 定制 |
|---|---|
| 動力類型 | 液壓 |
| 加工精度 | 精密 |
| 控制方式 | 數控 |
| 控制系統 | 三菱 |
| 售后服務 | 整機保修一年、終身維護 |
| 新舊程度 | 全新 |
| 用途 | 沖孔 |
| 原理 | 冷成型 |
| 運動方式 | 點位直線控制 |
| 重量 | 1500kg |
| 主電機功率 | 5.5-11kw |
| 安裝形式 | 落地式 |
| 主軸轉速范圍 | 3000 |
| 是否庫存 | 否 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 分類 | 數控沖床 |
| 作用對象材質 | 金屬 |
| 加工尺寸范圍 | 定制 |
| 品牌 | 伏特 |
| 型號 | SK-CKJ-63/80/100/125 |
| 加工定制 | 是 |

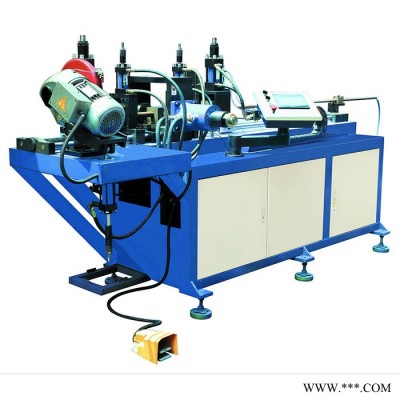

一、 設備概述：
伏特SK-CKJ-63/80/100/125型數控液壓高速?zèng)_孔機是我司開發的新一代全自動液壓高速防盜網、護欄、門花、貨架、展示架、方管、圓管沖孔機，該機在鋼管、鋅鋼、不銹鋼、鋁型材市場得到非常熱烈的歡迎和肯定。可加工直徑在Ф80、壁厚4.0mm內的銅管、鋁管、鐵管、鋼管、槽鋼、角鐵及壁厚為2.0mm的不銹鋼管，亦可加工規格為80×80mm以下、壁厚4.0mm內的不同材質的方管、圓管及異型管。（具體可按客戶要求定做）該機具有良好的穩定性、重復性好、效率高等特點，而且能在復雜形狀的管件上加工半孔或全孔。通過更換模具可加工各種不同規格及形狀的孔徑，該機沖孔平整無毛刺，定位準確，可生產各種新型防盜網（菱形防盜網、梅花防盜網、圓管方管防盜網、亦可做門花、護欄、貨架、展示架、扁鐵、扁鋼、槽鋼、角鐵等沖孔使用）。整機夾緊、升降等機構采用氣壓或液壓控制，工件定位（X、Y坐標）由伺服驅動，整機控制采用微電腦控制，通過觸摸屏界面進行參數設定及操作切換，操作簡單方便，并可儲存100個以上產品加工參數。沖孔機視頻：//v.youku.com/v_show/id_XNTcwMzEzNjcy.html咨詢熱線：18902894128王先生
該液壓高速?zèng)_孔機廣泛應用于不銹鋼（鋅鋼、鋁合金、鋼管、焊管、無縫管、方管、圓管、扁鐵、槽鋼、角鐵）型材、風扇廠、空調配件廠、天線廠、貨架廠、金屬家具廠、汽車配件廠、建筑材料生產企業等五金管件、型材沖孔加工。可按客戶要求量身定做自動化、半自動化設備。
二、 主要技術參數：
| 設備型號 | SK-CKJ-63 | SK-CKJ-80 | SK-CKJ-100 | SK-CKJ-125 |
| 最大圓管規格 | Ф50（銅、鋁、鋼） | Ф80（銅、鋁、鋼） | Ф100（銅、鋁、鋼） | Ф100（銅、鋁、鋼） |
| 最大方管規格 | 50×50 | 80×80 | 100×100 | 100×100 |
| 最大加工壁厚 | 0.6mm（不銹鋼） | 1.0mm（不銹鋼） | 1.5mm（不銹鋼） | 2.0mm（不銹鋼） |
| 最大加工壁厚 | 1.0mm（銅、鋁、鋼） | 1.5mm（銅、鋁、鋼） | 2.5mm（銅、鋁、鋼） | 3.5mm（銅、鋁、鋼） |
| 沖孔規格 | Ф3.5～Ф15mm | Ф3.5～Ф20mm | Ф3.5～Ф30mm | Ф3.5～Ф40mm |
| 一次送料最大長度 | 1500mm | 1500mm | 1500mm | 1500mm |
| 連續加工孔數量 | 不限 | 不限 | 不限 | 不限 |
| 最大工件長度 | 6000mm | 6000mm | 6000mm | 6000mm |
| 加工效率 | 2-3秒/孔 | 2-3秒/孔 | 2-3秒/孔 | 2-3秒/孔 |
| 最大送料速度 | 1200mm/S | 1200mm/S | 1200mm/S | 1200mm/S |
| X軸重復定位精度 | ±0.05mm | ±0.05mm | ±0.05mm | ±0.05mm |
| 電源規格 | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ | 380±10V，50HZ |
| 設備總功率 | 3kw | 4.5kw | 6.5kw | 8.5kw |
| 工作壓力 | 70Mpa | 100Mpa | 140Mpa | 170Mpa |
| 外形尺寸 | 2500×650×1350mm | 2500×650×1350mm | 2500×650×1350mm | 2500×650×1350mm |
三、 功能特點：
1、 人性化操作界面，僅需輸入產品的孔位坐標參數即可進行產品加工，無需專業人員編程。
2、 控制系統：觸摸屏操作界面+FATEK數字控制系統+臺灣臺達伺服系統。
3、 加工范圍廣：通過更換模具可加工Ф3.5-Ф40mm的孔（具體可按客戶要求定制）。
4、 本機能在復雜形狀的工件上加工全孔或半孔。
5、 本機可連續加工無限個孔，并可儲存100個以上產品加工參數。
6、 產品檢索方面，可按序號檢索、編號檢索、亦可逐行檢索。
7、 機床調整方便，換模迅速，可大大節省調機時間。
8、 自動化加工產品一致性好，產品質量更穩定。
9、 該機型適用于任何等距離與不等距離孔距的工件沖孔。
