| 作用原理 | 逆變 |
|---|---|
| 最大焊接厚度 | 5+5mm |
| 電流 | 直流 |
| 額定容量 | 100KVA |
| 規格 | DB |
| 控制方式 | 自動 |
| 頻段 | 中頻 |
| 驅動形式 | 氣動 |
| 適用原料 | PA |
| 樣式 | 立式 臺式 |
| 用途 | 焊接 |
| 執行標準 | 國標 |
| 重量 | 100 |
| 作用對象 | 金屬 |
| 焊接原理 | 電阻焊 |
| 焊接方式 | 壓力式 |
| 品牌 | 安嘉 |
| 型號 | DTB |

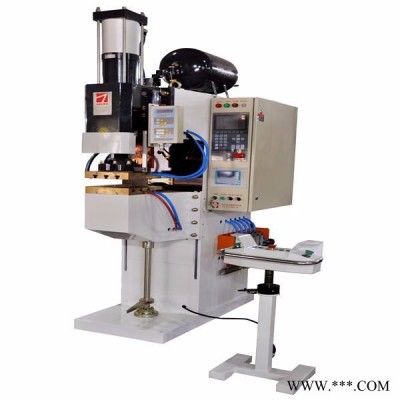

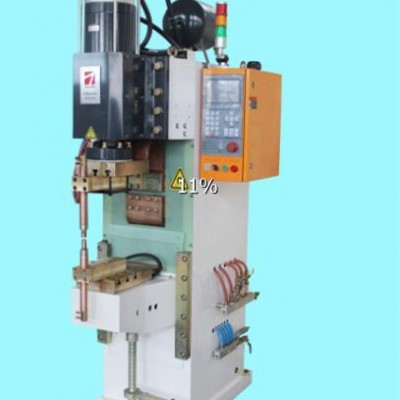

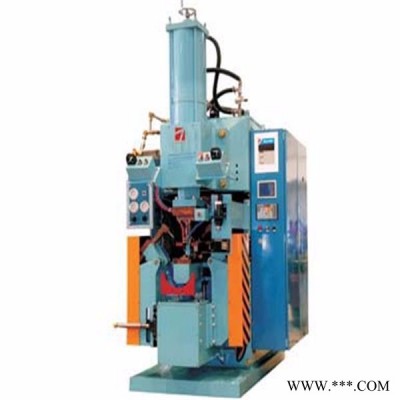

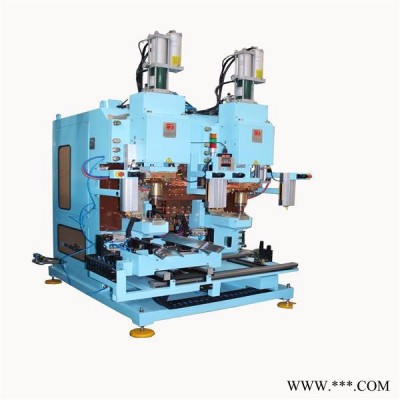

中頻逆變直流點焊機簡介
中頻逆變直流點凸焊機是由三相交流電經整流成為脈動直流電，再經由功率開關器件組成的逆變電路變?yōu)橹蓄l方波接入變壓器，降壓后整流成脈動較小的直流電供給電極對工件進行焊接的直流電阻焊接設備，是現今先進的電阻焊接方法之一，主要特點如下：
1、通電時間短、熱效率高、焊接成型美觀
中頻逆變點焊機有平直的輸出焊接電流，保證了焊接熱量的高效率連續供給。而時間通電短，達到ms級，又使得焊接熱影響區小，焊點成型美觀。
2 、可有效抑制焊接飛濺，獲得穩定高品質的焊接效果
中頻焊機平直的輸出電流產生的連續熱量供給，使得熔核溫度連續上升，同時準確的電流上升斜率和時間的控制，不會因產生熱量跳變和因無法控制電流上升時間而導致飛濺的產生。
3、 控制精度高，中頻點焊機由于工作頻率高（通常在1-4KHz），使得反饋控制精度是一般交流點凸焊機和次級整流點凸焊機的20-80倍，相應的輸出控制精度也非常高。
4、逆變點焊機采用三相輸入，宜于電網供電平衡，無須電力補償設備。
5、節能。逆變焊機由于熱效率高、焊接變壓器小、鐵損小，焊接同樣的工件時，比交流點焊機和次級整流點焊機節能可達30%以上。
中頻逆變直流點凸焊機可應用于普通的低碳鋼板、不銹鋼板、鍍鋅板、鋁板、線材的點焊、多點凸焊，也可應用于汽車制造行業高強度鋼、熱成型鋼的點焊和螺母凸焊，以及高低壓電氣行業銅線的電阻釬焊、點焊，銀點和銅板的釬焊、復合銀點焊接等。
| 型號 | 額定容量 20% |
電源 | 初級 電流 | 次級最大短路電流 | 臂伸 尺寸 | 最大加壓力(0.6Mp) | 電極行程 | 冷卻水流量 |
| KVA | ∮V/Hz | A | KA | mm | N | mm | L/M | |
| DB-55 | 55 | 3∮380V/50Hz | 40 | 18 | 320 | 3900 | 60 | 6 |
| DTB-110 | 110 | 3∮380V/50Hz | 80 | 20 | 350 | 3900 | 60 | 8 |
| DTB-165 | 165 | 3∮380V/50Hz | 100 | 32 | 370 | 10000 | 100 | 12 |
| DTB-220 | 220 | 3∮380V/50Hz | 120 | 45 | 370 | 10000 | 100 | 15 |
| DTB-440 | 440 | 3∮380V/50Hz | 150 | 67 | 350 | 15000 | 150 | 18 |
| DTB-660 | 660 | 3∮380V/50Hz | 280 | 85 | 350 | 24000 | 150 | 24 |
| DTB-880 | 880 | 3∮380V/50Hz | 300 | 110 | 350 | 24000 | 150 | 24 |
