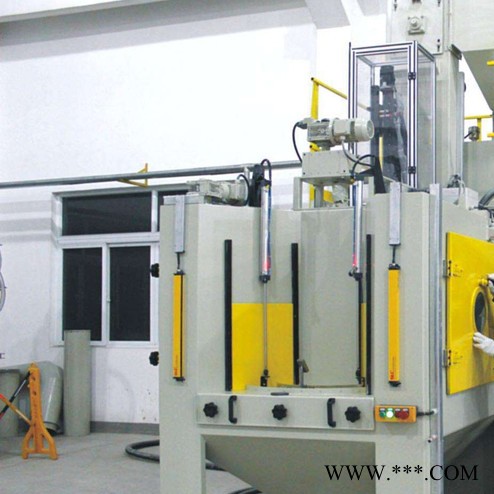

1）機體結構采用3mm鋼板焊接而成，內外表面噴漆處理，顏色依客戶要求。

2）噴砂系統主要噴槍、噴嘴、噴槍調節連桿組成，8支標準鋁合金噴槍（配備8支碳化硼噴嘴）；氣源壓力要求為8kg以內，噴砂壓力根據產品的加工要求設定；噴槍角度可任意調整。

3）回轉系統由齒輪減速馬達、4分割、傳動軸、回轉盤等組成；回轉馬達為1/2HP三相380V交流電，機臺回轉定位采用4分割結構、機臺運行穩定、定位準確，使回轉盤的加工工位能準確的定位于加工噴槍下。

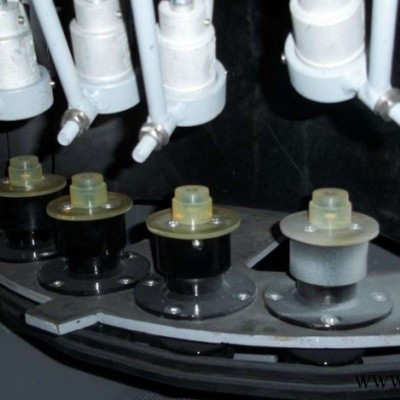

4）小轉盤轉動系統由小轉盤、調速電機、傳動帶等組成，一臺1/4HP（1：20）的調速電機通過傳動帶帶動加工工位的小轉盤轉動（轉動速度0-70r/min可調）以達到產品整個外表面的加工要求。

5）噴槍擺動系統由1臺1/4 HP(1:15)的減速馬達帶動（擺幅可調、運行噴砂時間可調）以達到產品加工的要求。

6）氣源處理系統主要由調壓閥、電磁閥、壓力表等組成，每支噴槍都配備單獨的氣源處理件，因此每支噴槍的氣壓通斷都可單獨控制。

7）旋風分離系統由旋風分離筒、集塵機組成；旋風分離筒采用標準分離筒可有效分離砂材與粉塵同時使有用砂材循環使用；配備一臺5HP濕式集塵機，既高效又環保。

   8）電控系統由采用PLC編程控制。電源為三相五線380V交流電（三相火線一條零線一條地線）。

   9）周邊設備配置：空壓機、干燥機（客戶自備）

加工原理

    本機是通過將產品置于小轉盤上，啟動回轉系統將產品轉送到加工工位處，小轉盤帶動工件轉動（以達到工件整個表面加工的目的），擺動電機帶動噴槍擺動對轉動的工件進行加工，加工時間到后自動將產品轉送出來，取下產品并裝上新的未加工產品后，回轉系統再自動將產品轉送到加工區形成一個連續的循環加工程序。

能源消耗

1.       集塵機電機        3.75KW

2.       轉動電機          0.4KW

3.       擺動電機          0.4KW

4.       回轉電機          0.75KW

5.       照明及控制線路    0.2KW

6.                      合計5.5KW

十、機臺主要配件標準明晰

1、調壓閥   GR30010JN   AIRTAC    8個

2、電磁閥   2V130—15   AIRTAC     18個

3、壓力表     0-10KG      JYC      8個

4、防塵防爆燈   20W                  1盞

5、噴槍+噴咀              兆順        8套

6、集塵機電機   5HP          1臺

7、回轉電機  1/2HP         晟邦     1臺

8、擺動電機  1/4HP  1：15    晟邦   1臺

9、轉動電機 1/4HP  1：20    晟邦    1套

10、分割器     4分割                  1套

在小家電行業廣泛使用，適用于盤類、圓柱類、方形工件的內外表面噴砂批量生產，特別適用于以下產品的大批量生產，玻璃燈罩、不粘鍋、電炒鍋、電飯煲、電水壺、豆?jié){機、發熱盤、手電筒、烤盤、不銹鋼洗手盆、通訊器材等工件。

.
