中山寶辰牌高頻脈沖開關電源產品簡介

高頻脈沖開關電源的應用范圍：
廣泛應用于五金電鍍、電路板電鍍、塑料電鍍、泡沫鎳電鍍、電泳、氧化、電解、污水處理等行業。


工作原理


產品規格:         輸出直流電流:   0～10A,100A ……30000A  任選;
                  輸出直流電壓:   0～6V, 12V, 24V……600V  任選
                  脈沖占空比:   0～**   連續可調;
                  脈沖頻率:   0～20000HZ  連續可調;


獨特方面：

寶辰牌開關電源有三大特點：
  1、高效：。產品核心部件采用“甲殼蟲” 納米變壓器，磁芯采用納米軟磁材料制成，采用無接縫處理，銅換極小，轉換率高達99.5%。“甲殼蟲” 納米變壓器在世界上11個**注冊了**，處于世界**地位。可以按用戶要求設計不同的脈沖波形,適應不同金屬鍍種，適應所電鍍不同形狀工件達到**效果。提高了電流的效率，電鍍的速度，提高了深鍍能力，使鍍層更加致密、平整、光亮、純度高、均勻性好、延展性強、耐磨、抗腐蝕性強，節約金屬材料和添加劑。
2、環保：寶辰牌開關電源屏蔽好，沒有電磁泄漏；其它電源電磁污染大。體積只有硅整流器的1/5，重量只是可控硅整流器的1/10，便于您規劃、擴建、移動和安裝。
3、節能：可控硅**高轉換效率只達到75%左右，半載或輕載的情況下只能達到55%---65%；寶辰牌開關電源能達到85%---93%，功率轉換損耗比硅整流小得多；產品轉換率高，散熱性能卓越，較可控硅可節電20%-30%，對于電鍍企業降低成本定會發揮重要作用。

產品特點
1、 穩定電路設計，可靠性強、跟隨性好、穩定性高；非常適合電鍍電源長期連續運行的需要。
2、 變壓器選用了納米晶變壓器（該技術已獲一項國際**，發明**號：ZL 96 1 09545.8國際**主分類號：HOIF 27/30，三項****），整機損耗小，效率高。
3、 IGBT驅動采用了自行開發的高性能驅動電路，驅動功率大，保證了IGBT能夠正常高效工作。
4、 整機設計合理，體積小、重量輕。
5、 相比可控硅整流電源，節電20%～30%；比普通高頻開關電源節電6%～10%。
6、 可接遠程PLC集中控制，采用全電腦控制。
7、 主要器件采用進口材料，高效穩定耐用。

主要功能
系統主要功能包括穩流∕穩壓工作方式轉換、過壓保護、欠壓保護、缺相保護、過熱保護、過流保護等。
a) 穩流∕穩壓工作方式轉換。在穩流及穩壓工作方式下，系統精度均可達±1%。
b) 過欠壓保護。系統允許電網變化范圍為380±10%V，過欠壓保護電路自動監測網電變化情況，當網電瞬間超出允許范圍時，系統自動調節脈寬，保證設備正常運行。
c) 缺相保護。當電網故障造成設備缺相運行時，系統自動關機。
d) 過流保護。當電源工作過程中發生過流現象時，系統能有效保護設備定全。
e) 過熱保護。當發生環境極度惡化、通風系統堵塞、通風系統內部故障、散熱部件表面嚴重附著異物等情況，導致機風溫度超過設定溫度時，電源自動停止工作，同時發出報警信號。

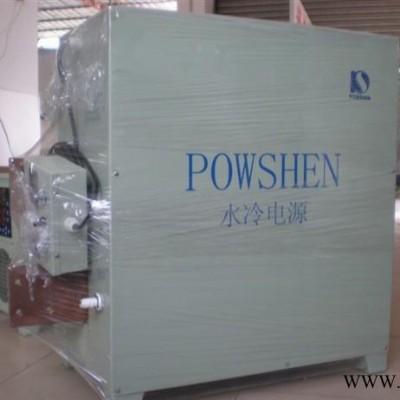

f) 冷卻方式：風冷、水冷。

寶辰牌開關電源的電鍍優點
1. 能使鍍層結晶細致，光亮，孔隙率低；
2. 能使鍍層均勻，整平性好；
3. 能使沉積速度加快；
4. 能明顯改善分散能力，深鍍能力；
5. 能節省稀貴金屬，節約添加劑；
6. 由于輸出為方波脈沖，用于一些鍍種如酸性鍍銅，鍍鉻等生產效果，是一般整流電源無法比擬的。
7、抗腐蝕、耐高溫：產品設計了獨特的隔離風道，把太部分電子元器件安裝在密封箱體內，采取多重防酸堿侵蝕措施，保證了不受腐蝕空氣的侵蝕。風道和冷卻措施保證產品在夏季高溫環境下，仍然能滿負荷運行，散熱器溫庋控制在75度以下。
8、 維護簡單: 產品是整體模塊設計安裝的。有主控板，驅動板，面板和計算機接口板，這樣設計和安裝是，維護簡單和維護費用低。維修為**的接式，至于更換的方法，貴廠電工經過我們指導**可以維護，為客戶真正省錢。
9、 特大功率余量的設計：電子元器件及重要部件都留有很大的余量，可以保證客戶在各種環境下都能滿載、連續的工作。
明顯的社會效益：
產品已通過**科技部和**機械工業局組織的技術鑒定，認定該產品國內**、國際先進。經**電力電子產品質量監督檢驗中心測試滿負載效率達到89%。實際便用表明，該產品在節約能源，減少電網污染，節約金屬材料等方面效果顯著，實屬高效節能環保產品。

寶辰牌系列高頻脈沖整流機與可控硅整流器節電比較
