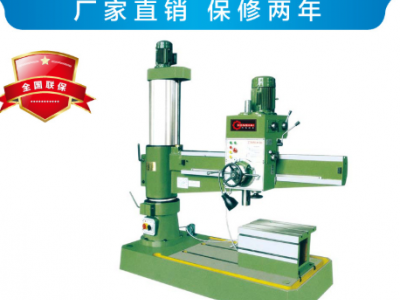

Z3050x16A搖臂鉆床：
外觀造型美觀大方，總體布局勻稱協調；采用機械變速，機械鎖緊，操作簡便； 搖臂自動升降，生產效率高；結構可靠，制造精良，保證了機床精度持久性。
搖臂鉆是一種孔加工設備，可以用來鉆孔、擴孔、鉸孔、攻絲及修刮端面等多種形式的加工。按機床夾緊結構分類，搖臂鉆可以分為液壓搖臂鉆床和機械搖臂鉆床在 各類鉆床中，搖臂鉆床操作方便、靈活，適用范圍廣，具有典型性，特別適用于單件或批量生產帶有多孔大型零件的孔加工，是一般機械加工車間常見的機床。
搖臂鉆床主要由底座、內立柱、外立柱、搖臂、主軸箱及工作臺等部分組成。 內立柱固定在底座的一端，在它的外面套有外立柱，外立柱可繞內立柱回轉360 度。搖臂的一端為套筒，它套裝在外立柱做上下移動。由于絲桿與外立柱連成一體，而升降螺母固定在搖臂上，因此搖臂不能繞外立柱轉動，只能與外立柱一起繞內 立柱回轉。主軸箱是一個復合部件，由主傳動電動機、主軸和主軸傳動機構、進給和變速機構、機床的操作機構等部分組成。主軸箱安裝在搖臂的水平導軌上，可以 通過手輪操作，使其在水平導軌上沿?fù)u臂移動。
|
主要技術參數 |
Z3050×16 (機械鎖緊，機械變速) |
|
鉆孔最大直徑 |
50 |
|
主軸端面至工作臺距離 |
260-1150 |
|
主軸中心至立柱母線距離 |
360-1600 |
|
主軸行程 |
340 |
|
主軸錐孔（莫氏） |
5 |
|
主軸轉速范圍(r.p.m) |
22-1220 |
|
主軸轉速級數 |
12 |
|
主軸進給量范圍(mm/r) |
0.10-0.56 |
|
主軸進給量級數 |
6 |
|
搖臂回轉角度 ( °) |
360 |
|
主電機功率 |
4 |
|
升降電機功率 |
1.5 |
|
機床重量 |
2800 |
|
外形尺寸 |
2170×950×2450 |
