項 目 |
單位 |
SG-52CNCL |
SG-52PCL |
||
|
工作臺面工作尺寸(長×寬) |
mm |
520×200 |
|||
|
工作臺最大移動量（左右×前后) |
mm |
540×220 |
540×230 |
||
|
工作臺面至立軸端面最大距離 |
mm |
300 |
350 |
||
|
工作臺最大承重(含吸盤) |
kg |
210 |
|||
|
工作臺(左右) |
T型槽尺寸×槽數 |
mm×n |
14×1 |
||
|
工作臺驅動方式 |
|
CNCL:滾珠絲桿+伺服 PCL:液壓比例自動 |
|||
|
工作臺速度 |
m/min |
CNCL:0-20 PCL:3-25 ( OP:0.5-25 ) |
|||
|
MPG進給量 |
手輪每刻度 |
mm |
CNCL:0.001/0.01/0.1 PCL:無 |
||
|
手輪每轉 |
mm |
CNCL:0.1/1/10 PCL:無 |
|||
|
鞍座(前后) |
MPG進給量 |
手輪每刻度 |
mm |
0.0005/0.005/0.05 |
|
|
手輪每轉 |
mm |
0.05/0.5/5 |
|||
|
自動進給 |
寸進進給量 |
mm |
0.0005-0.03 |
||
|
連續進給速度 |
mm/min |
0-1200 |
|||
|
麿頭（上下） |
MPG進給量 |
手輪每刻度 |
mm |
0.0001/0.001/0.01 |
|
|
手輪每轉 |
mm |
0.01/0.1/1.0 |
|||
|
自動進給 |
寸進進給量 |
mm |
0.001-0.04 |
||
|
連續進給速度 |
mm/min |
0-1200 |
|||
|
電主軸 |
主軸直徑 |
mm |
Φ80-Φ120（選配） |
||
|
主軸最高轉速（變頻控制） |
r.p.m |
30000-60000（選配） |
|||
|
主軸功率 |
KW |
2-13（選配） |
|||
|
修整器（選） |
滾輪軸轉速（伺服控制） |
r.p.m |
500-3500 |
||
|
伺服電機功率 |
KW |
0.4（AC servo) |
|||
|
電機 |
左右伺服電機（AC servo) |
KW/NM |
CNCL:1.8/11.5 PCL:無 |
||
|
前后伺服電機（AC servo) |
KW/NM |
0.75/2.39 |
|||
|
上下伺服電機（AC servo) |
KW/NM |
CNCL:0.85/5.39 PCL:1.0/4.77 |
|||
|
油壓電機 |
KW |
CNCL:無 PCL:1.5 |
|||
|
運輸包裝尺寸（長×寬×高） |
mm |
2400×1750×2400 |
|||
|
工作占地空間 （長×寬×高） |
CNCL機型 |
mm |
2000×2200×2200 |
||
|
PCL機型 |
mm |
2700×2200×2200 |
|||
|
機床凈重(約） |
kg |
2150 |
|||
|
機床毛重（約） |
kg |
2350 |
|||
|
電源所需功率（不含附件） |
KVA |
9 |
|||
|
工作精度 |
|||||
|
滾道間相互平行度 |
mm |
0.002 |
|||
|
滾道對安裝基面平行度 |
mm |
0.003 |
|||
|
滾道表面粗糙度 |
um |
Ra0.16 |
|||

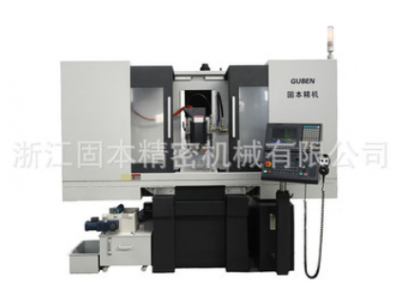

【全國聯保】線軌滑塊磨床 SG-52CNCL
