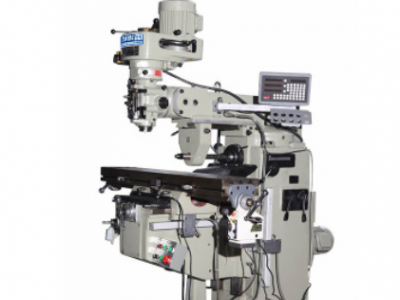

產品介紹：
性能特點、米漢納高強度鑄件，高剛性，，長壽命。導軌、工作臺淬火，調整加硬處理，精密研磨。平滑，順暢。主軸精度高且精度耐久性強，主軸錐孔徑向跳動控制：0.002-0.005mm。主軸管表面高周波硬化處理，鍍硬鉻，精密研磨。床身立柱采用加強結構，可以保證機床的高剛性、不易變形。保證整機品質。上下帶防水、防油型自動升降電機。臥式齒輪箱結構、切削更穩定有力。
技術參數：
|
型號 TD |
-4VH |
|
主軸 |
|
|
主軸孔錐度 |
R8/NT30 |
|
主軸轉速 |
80-5440rpm 16速（標準） 80-2720rm 8速(選配) |
|
主軸管直徑 |
85.725㎜ |
|
主軸管行程 |
127㎜ |
|
主軸型號 |
R8 |
|
主軸每轉進給速率 |
0．04㎜ 0．08㎜ 0．15㎜ |
|
立銑頭傾斜角度 |
45°前-45°后 90°左-90°右 |
|
主軸馬力 |
3HP |
|
臥主軸規格 |
NT30 |
|
臥主軸轉速 |
60、110、200、275、400、500、735、900、1320 |
|
臥主軸可伸縮距離 |
125㎜ |
|
工作臺工作面積 |
1270×254 |
|
左右行程 |
800㎜ |
|
前后行程 |
380㎜ |
|
升降行程 |
380㎜ |
|
T槽（寬×槽數×槽距） |
16㎜×3×55㎜ |
|
伸出臂行程 |
520㎜ |
|
械器尺寸（長×寬×高） |
1750×1700×2200㎜ |
|
機器重量（凈重） |
1750 kgs |
標準配置：二軸光學尺（0.005mm）、上下自動升降電機、X軸自動電子走刀器、 6”平口鉗、組合壓板（58件套）、拉桿、R8主軸及夾頭11PCS(3-20)、手動油泵、水泵、工具箱及工具、工作燈、水盤一個。
