| 別名 | － |
|---|---|
| 工作室尺寸 | - |
| 工作溫度 | － |
| 類型 | 真空爐 |
| 適用范圍 | - |
| 外形尺寸(長×寬×高) | - |
| 裝載量 | － |
| 爐膛最高溫度 | － |
| 品牌 | 萬能加熱 |
| 型號 | ZRJ |
結構配置

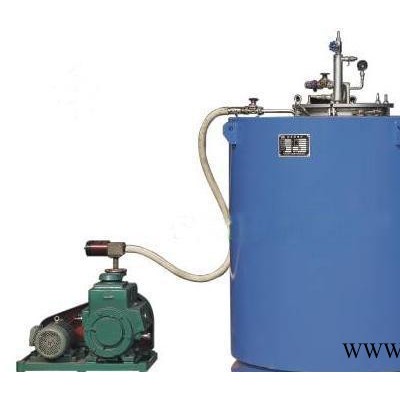

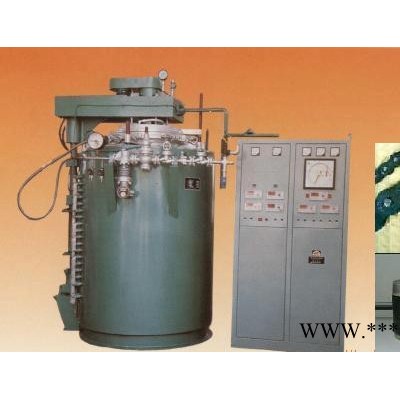

予抽真空退火爐由爐體，真空泵、冷卻桶、保護氣及電控系統等組成。
1．爐體、由爐殼、爐襯、加熱元件、爐罐、爐蓋、防護罩組成。
2，爐殼由鋼板型材卷成圓桶狀焊接涂防護化。
3，爐襯由超輕質高強度耐火磚，擱絲磚，用粘結劑砌成，外層為硅酸鋁纖維毯再加珍珠巖保護材料。與爐殼相近的是石棉板等組成節能爐襯。
4，加熱元件、用OCr25Al5繞成螺旋狀放在擱磚上并用小鉤固定引出棒引出爐外接線用。
5，爐罐采用5mm Cr18Ni9Ti鋼板卷成圓桶底部沖壓圓球狀密焊，爐罐口有法蘭經加工有一斜槽安放密封真空橡膠管，并用水冷卻套及壓緊螺釘。
6，真空泵由 ZX—15真空氣泵及管道伐，真空壓力表組成。
7.保護氣，一般可用瓶裝氮氣經管道伐，流量計道入爐內，對工件表面要求較高應通氨分解氣，使工件光亮。
| 名 稱 | 單位 | 真空爐 型 號 | ||||
| ZRJ3-35-9 | ZRJ3-45-9 | ZRJ3-60-9 | ZRJ3—75—9 | |||
| 額定功率 | KW | 35 | 45 | 60 | 75 | |
| 額定電壓 | V | 380 | 380 | 380 | 380 | |
| **高溫度 | ℃ | 800 | 800 | 800 | 800 | |
| 相 數 | 相 | 3 | 3 | 3 | 3 | |
| 頻 率 | HZ | 50 | 50 | 50 | 50 | |
| 加熱區段 | 區 | 1 | 1 | 1 | 2 | |
| 加熱元件接法 | | Y | Y | YY | YY | |
| 不銹鋼罐 工作尺寸 | 直徑 | ㎜ | 400 | 500 | 700 | 800 |
| 高度 | ㎜ | 600 | 650 | 900 | 1200 | |
| **大一次裝載量 | ㎏ | 150 | 200 | 500 | 750 | |
| 空爐損耗功率 | KW | ＜=9.6 | ＜=14 | ＜=18 | ＜=20 | |
| 空爐升溫時間 | H | ＜=2 | ＜=2 | ＜=2.5 | ＜=2.5 | |
| 爐溫均勻性 | ℃ | +/-3 | +/-3 | +/-3 | +/-3 | |
| 外 型 尺 寸 | 直徑 | ㎜ | 1460 | 1580 | 1700 | 1800 |
| 高度 | ㎜ | 2100 | 2300 | 2600 | 2760 | |
| 重 量 | ㎏ | 1860 | 2500 | 3200 | 3700 | |
